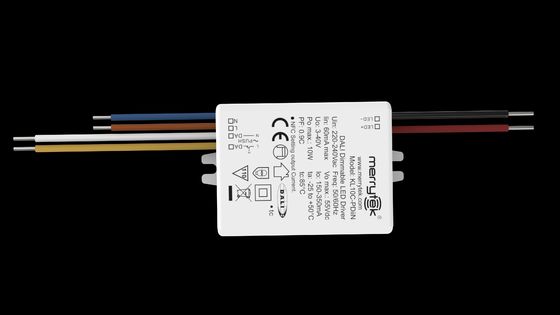

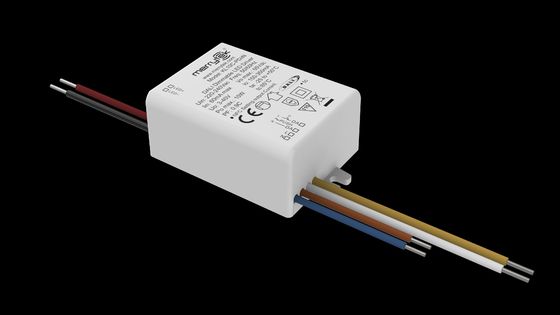

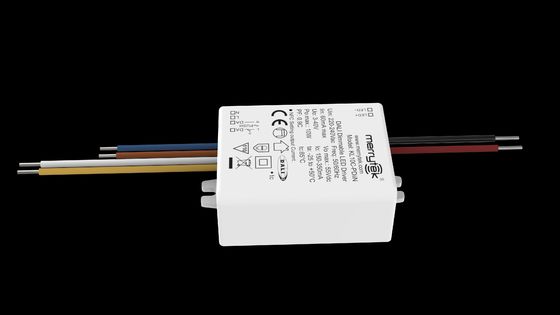

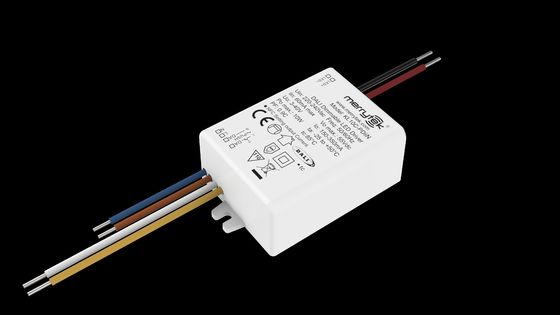

10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung

  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL10C-PDiiN
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 220-240Vac 50Hz /60Hz Leistungsfaktor ≥ 0,9C @ 230VAC (Fulllast)
Standby-Leistung Bei der Verwendung von elektrischen Stromversorgungsanlagen Effizienz 81% Max. @230VAC (Volllast)
Betriebsmodus DALI2 Dimmen & PUSH Dimmen Einbaumaß 64.5 mal 40 mal 23 mm
Gewährleistung 5 Jahre Ausgangsstromkonstante 150-350mA
Hervorheben

150-350 mA dimmbare Treiber

,

DALI2 DT6 Dimmbarer Fahrer

,

mit einer Leistung von mehr als 100 W
Hinterlass eine Nachricht
Produkt-Beschreibung

10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung





     [Produktmerkmale]

  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5W
  • Primäres Dimmen mit einem Druckknopf
  • NFC-Technologie für drahtlose Programmierung
  • Eingebaute DALI-Schnittstelle DT6
  • Zentral gespeiste DC-Notstromversorgung DT19
  • CLO-Kompensation
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Reduzierung des Stroms bei hoher Umgebungstemperatur
  • Push-Dim mit Memory-Funktion
  • 5 Jahre Garantie

[Parameter]

  Mikro-Serie KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Eingang Betriebsspannung 198-264Vac 50Hz/60Hz
Nenn-Eingangsspannung 220-240Vac 50Hz/60Hz
DC-Eingangsspannungsbereich 200-240Vdc
Eingangsstrom 0,06A Max. 0,11A Max. 0,19A Max.
Eingangs-Einschaltstrom <15A (Halbe Stromimpulsbreite 100μs) @230Vac
Leistungsfaktor (@230V 100% Last) ≥ 0,9C ≥ 0,93 ≥ 0,95
Gesamtklirrfaktor Typisch: 15% (@230Vac, 100% Last)
Standby-Leistung ≤0,5W (@230Vac, wenn PUSH oder DALI ausgeschaltet)
Wirkungsgrad (@230Vac, 100% Last) 81% 86% 87%
Verdrahtungsmethode 0,75mm2 0,75-1,5mm2

Automatische Schutzschalter



 KL10C-PDiiN (Strom im Draht berechnen)
Typ B10 B13 B16 B20 B25 /
Anzahl 40 50 65 85 100 /
Typ C10 C13 C16 C20 C25 C32
Anzahl 70 90 110 140 170 220
KL20C-PDiiN (Strom im Draht berechnen)
Typ B10 B13 B16 B20 B25 /
Anzahl 25 35 45 55 65 /
Typ C10 C13 C16 C20 C25 C32
Anzahl 60 70 80 110 130 160
KL35C-PDiiN (Strom im Draht berechnen)
Typ B10 B13 B16 B20 B25 /
Anzahl 25 30 40 50 60 /
Typ C10 C13 C16 C20 C25 C32
Anzahl 40 55 60 80 105 130
Ausgang Betriebsart Konstantstrom
Lasttyp LED
Ripple-Anforderung (Flimmern oder flimmerfrei) Flimmerwert: weniger als 5% für den gesamten Dimmbereich
Anlaufzeit <1s (@230Vac)
Leerlaufausgangsspannung 50V DC Max. 55V DC Max. 55V DC Max.
Ausgangsspannungsbereich der Last 3-40V DC 12-40V DC 12-40V DC
Ausgangsleistung bei Volllast 10W 20W 35W
Ausgangsstrom der Last 150-350mA 100-550mA 500-1050mA
Konstantstrom-/Spannungspräzision Konstantstrompräzision ±5%
Verdrahtungsmethode 0,5mm2 Push-Klemme, Drahtquerschnitt: 0,75-1,5mm2
Steuerungsmethode Primäres PUSH-Dimmen Primäres PUSH-Dimmen (Max. Leitungslänge: 20M)
Dimmbereich Primäres PUSH- & DALI-Dimmen: 0%-100%
DALI-Dimmen DALI-Dimmen (Max. Leitungslänge: 300M)
AusnahmeProtectionRequirements Ausgangsübertemperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)
Ausgangskurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)

Betrieb

Umgebung

 Betriebstemperatur/Luftfeuchtigkeit -25℃~50℃ Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Luftfeuchtigkeit -40℃~80℃, Luftfeuchtigkeit: 10%–95%
Max. Gehäusetemperatur (Tc) 85℃

Sicherheit

& EMC

 EMV-Standard EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-Protokollstandard IEC62386-102, IEC62386-207 DT6 251 252 253
Sicherheitsstandard EN61347-1 EN61347-2-13
Zertifizierung CE
Spannungsfestigkeit 3750Vac, 5mA, 60s (Eingang “L N” - Ausgang “SEC”)
Sonstiges Schutzart IP20
Schutzklasse Klasse II
Installationsart Unabhängige Installation & Einbauinstallation
Mit Crimpen / 116*40,5*22mm 136*42,5*24mm
Ohne Crimpen 64,5*40*23mm 78*40,5*22mm 96*42,5*24mm
Blackout-Memory-Funktion Ja, PUSH-Blackout-Memory
PUSH-Dimmen-Synchronisation Max. 15 Einheiten
Verpackungsanforderung PE-Beutel+Anleitung+Trennwand+Umkarton (K=A)
Gewicht (Mit Crimpen) / 86,9±5g 115,1±5g
Gewicht (Ohne Crimpen) 54±5g 100,5±5g 132,7±5g
Lebensdauer 5 Jahre @Ta Volllast
Hinweis: Alle Parameter werden bei einer Eingangsspannung von 230VAC und einer Umgebungstemperatur von 25 °C getestet, sofern nicht anders angegeben.

[Abmessung]



                          10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 010W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 110W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 2

[Verdrahtungsdiagramm]



 10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 310W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 4



                            Abb. A DALIDimmen                                                                    Abb.B Push Dimmen



[Derating- & Dimmkurve]

10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 510W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 6



[Strom-Korrespondierende Spannung]

KL10C-PDiiN
Strom (mA) Pomax (W) Uout (V)
150 6,0 3~ 40
200 8,0 3~ 40
250 10,0 3~ 40
300 9,9 3~ 33
350 10,2 3~ 29

Die typischen Stromdatensätze dienen als Referenz bei der Auswahl von LED-Leuchtenmodellen. Weitere Stromstufen können über NFC mit einer mobilen APP in 1-mA-Schritten eingestellt werden.

10W DALI2 DT6 150-350mA dimmbare Treiber für LED-Leuchten mit NFC-Programmierung 7

Scannen Sie den Code, um Merrytek NFC herunterzuladen



[EIN/AUS & Beschreibung des Dimmvorgangs]

A. Kurz drücken des PUSH-Schalters (kurze Druckzeit 0,1s-1s), der LED-Treiber schaltet sich ein oder aus.

B. Dimmen: Halten Sie den PUSH-Schalter gedrückt (1s-8s). Der LED-Treiber kann Dimmen, Aufhellen oder beides erreichen, mit einem Dimmbereich von 1-100%.

C. Speicher: PUSH-Dimmen hat eine Dimm-Memory-Funktion.

D. Dimm-Synchronisation: Die an denselben PUSH-Schalter angeschlossene Stromversorgung kann synchronisiert werden, indem der PUSH-Schalter länger als 15 Sekunden gedrückt gehalten wird.

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden. Der Dimmbereich beträgt 0-100%.



[ Zu beachtende Aufmerksamkeit]

1) Der LED-Treiber muss an die Last angeschlossen werden, bevor die Eingangsleistung eingeschaltet wird; andernfalls kann der LED-Treiber beschädigt werden.

2) Nachdem der LED-Treiber-Eingang ausgeschaltet wurde, verbleibt eine Restspannung am Ausgang, die etwa 3 Minuten lang aufrechterhalten werden kann.

3) Bevor Sie die Parameter über NFC einstellen, stellen Sie bitte sicher, dass der Treiber ausgeschaltet ist.
