Ansprechpartner : June Zhao

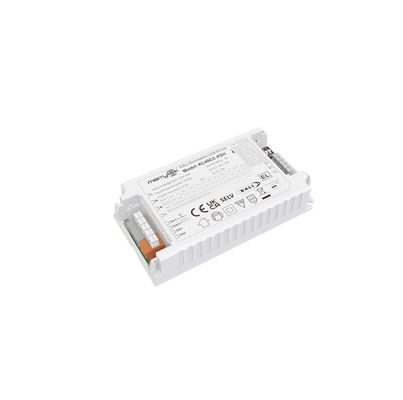

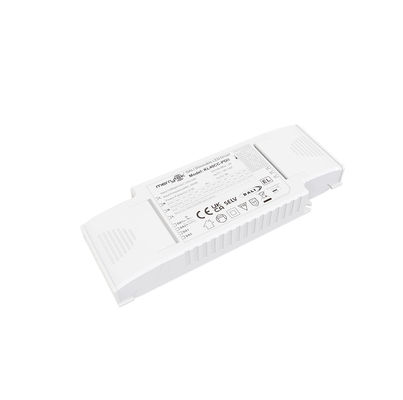

40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL40CC-PDii
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1, Muster und Kleingabe: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestellung: 4
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 220-240Vac 50Hz /60Hz Leistungsfaktor Der Prüfstand ist für die Prüfung der Leistungsfähigkeit des Fahrzeugs zu verwenden.
Standby-Leistung Bei der Verwendung von elektrischen Stromversorgungsanlagen Effizienz 86% Max. @230VAC (Volllast)
Betriebsmodus DALI DT8, Notfalloperation DT19 Einbaumaß 180*67*24 mm
Gehäusematerial Kunststoff Lebensdauer 50000h @Ta Volllast
Hinterlass eine Nachricht
Produkt-Beschreibung

40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter





[Produktmerkmal]

  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit einer Taste
  • Eingebettete DALI-Schnittstelle DT8
  • Zentrale Gleichstrom-Notfalloperation DT19
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Absenkung des Stroms bei hoher Umgebungstemperatur
  • Schalten Sie Dim mit Speicherfunktion ein
  • 5 Jahre Garantie



  • Parameter
Eingabe Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingangsstrom 0.21A Max.
Eintrittsstrom < 15A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor Der Prüfstand ist für die Berechnung der Leistung zu verwenden.
Gesamtharmonische Verzerrung Typisch: 13% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W ((@ 230 Vac)
Effizienz 86% Max. @230VAC (Volllast)
Verkabelungsmethode Schubschrauber, Querschnitt des Drahtes: 0,75 - 1,5 mm2
Menge der Ein- und Ausläufer 22PCS ((@230Vac)

Automatischer Leistungsschalter

(Berechnen Sie den Strom im Draht)

 Typ B10 B13 B16 B20 B25 /
Zahl 20 25 30 45 50 /
Typ C10 C13 C16 C20 C25 C32
Zahl 35 48 55 70 90 110
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmern oder nicht flimmern) Blinkwert: weniger als 2% für den gesamten Dimmingbereich
Startzeit < 0,7s (@ 230Vac) < 0,5 s (@ DC-Eingang)
Ausgangsspannung bei Leerlast 68VDC max.
Ausgangsspannungsbereich 12-50VDC
Ausgangsleistung bei voller Last 40 Watt max.
Ausgangsstrom der Last 500 bis 1050 mA: Einzelheiten
Ausgabe Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Schubschrauber, Querschnitt des Drahtes: 0,75 - 1,5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max. Leitung: 20 M)
1 bis 10 V Dämpfung Nein
Dämpfungsbereich Primärer PUSH- und DALI-Dimm: 0%-100%
Potentiometer Nein
DALI-Dämmung DALI-Dämmung (max. Leitung: 300 M)
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard IEC 62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Eingebettete Anlage 120*64,8*24 mm
Unabhängige Anlage 179.6*66.9*24 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH Maximal 15 Einheiten.
Verpackungsanforderung Weiße Schachtel + Anweisungen Klappe Außenkarton ((K=A)
Gewicht 150 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 VAC und einer Umgebung von 25 °C geprüft, sofern nicht anders angegeben.
  • Abmessungen (Einheit: mm)

40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 040 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 1





  • Kabeldiagramm

 40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 240 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 3



Abbildung ADALISchwachEinzigartiges                                                                                     Das ist Fig.BDrücken Sie Dim.Einzigartiges



  • Verringerung

40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 4



  • Dämpfungskurve und -bereich

 40 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 540 Watt DALI2 DT8 dimmbare LED-Treiber halten Strom von 500 mA bis 1050 mA an, während DIP-Schalter 6



  • Aktuelle Getriebeinstellung:
Strom (mA) DIP Pomax ((W)) Aus (v)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 An - - - 27.5 12 ¢ 50
600 - An - - 30.0 12 ¢ 50
650 An An - - 32.5 12 ¢ 50
700 - - An - 35.0 12 ¢ 50
750 An - An - 37.5 12 ¢ 50
800 - An An - 40.0 12 ¢ 50
850 - An An - 40.0 12 ¢ 47
900 - - An An 39.6 12 ¢ 44
950 An - An An 39.9 12 ¢ 42
1000 - An An An 40.0 12 ¢ 40
1050 An An An An 39.9 12 ¢ 38
  • Einschalten/Ausschalten & Beschreibung des Dämpfungsvorgangs

A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0.1S-1S), der LED-Treiber schaltet sich ein oder aus.

B. Dimming: Drücken und halten Sie den PUSH-Schalter gedrückt (1S-8S), der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.

C. Speicher: PUSH-Dimmung hat eine Dimmungsspeicherfunktion.

D. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann synchronisiert werden, indem der PUSH-Schalter länger als 15 Sekunden gedrückt und gedrückt wird

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an und sie kann vom DALI-Host gedimmt werden.



  • EineVerhaltensweisens

1) Der Fahrer muss vor dem Einschalten der Eingangsleistung an die Leuchten angeschlossen sein, da sonst die Leuchten beschädigt werden können.
