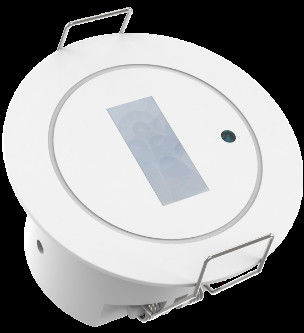

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe

  • Passive Infrared Motion Detector With NO Or NC Output With 4m Mounting Height
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA238D IR
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 12-24VDC Arbeitsstrom 20mA max.
Stromverbrauch ≤ 0,5 W Funktion NO/NC trockener Kontakt
Erhältlich PIR Bewegungserkennung, Tageslichtsensor Montagehöhe 2.5-4m
Einrichtung mit einer Breite von mehr als 20 mm schneiden Sie Größe Ø45mm
Hervorheben

4m passiver Infrarot-Bewegungssensor

,

Keine Ausgabe Infrarotbewegungsmelder

,

NC-Ausgangs-Infrarotbewegungsmelder
Hinterlass eine Nachricht
Produkt-Beschreibung

Passive Infrarotbewegungsmelder mit NO- oder NC-Ausgang mit einer Montagehöhe von 4 m


1. Merkmale
1) PIR-Bewegungserkennung
2) Ausgezeichnetes Erscheinungsbild mit Fresnel-Linsen
3) Genaue NO/NC Trockenkontaktleistung
4) Taglichkeitssensor verfügbar
5) Detektionsbereich, Wartezeit und Tageslichtschwelle usw. können per Fernbedienung eingestellt werden.
6) Maximaler Detektionsbereich: Durchmesser von 0-4 m von der langen Seite der Detektion, Durchmesser von 0-1 m von der kurzen Seite der Detektion
7) Bewegungserkennung von Fluren und Toiletten wird dringend empfohlen
8) Verfügbare Flush- und Oberflächenmontage
9) Kompakte Mini-Größe für perfekte Deckenmontage

2.Parameter

Eingang/Ausgang Eingangsspannung 12 bis 24 V Gleichstrom
Nennspannung 12/24V Gleichstrom
Betriebsstrom Maximal 20 mA
Stromverbrauch ≤ 0,5 W @12/24 V Gleichstrom
Ausgangssignal NO/NC trockener Kontakt (Werkseinstellung: KEIN trockener Kontakt)
Sensorparameter Funktion PIR-Bewegungserkennung, Tageslichtsensor
Nachweisbereich Fernsteuerung: 100%/75%/50%/25%
Halte Zeit Fernbedienung: 2 Sekunden/1min/3min/5min/10min/30min
Taglichtsensorschwelle Fernbedienung: 15lux/50lux/Ausgeschaltet
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) Tangentielle Bewegung basierend auf einer 3 m hohen Installation: 0-2 m von der langen Seite, 0-0,5 m von der kurzen Seite @25°C ((Radialbewegungserkennung wird verkürzt)
Fernbedienung Erhältlich
Montagehöhe 2.5-4m typischer Wert: 3m
Anwendung eNr.IchRönnt Bohrloch Φ45 mm
Betriebstemperatur -25°C...+50°C ((Erkennungsbereich kann je nach Temperatur unterschiedlich sein))
Lagertemperatur -40°C bis +80°C
Gewährleistung 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendungen)
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20

3. Abmessungen

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 0

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 1

4. Kabeldiagramm

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 2

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 3

Wiring layout suggestion:

1Hand-in-Hand-Verkabelung wird sehr empfohlen, aber Star-Topologie oder Baum-Topologie ist stark abgelehnt
2Wenn mehr als ein PC-Sensor in einer Leitung ist, ist zu beachten, dass der Stromverbrauch der Ausrüstung die Lastkapazität des Fahrers nicht übersteigen darf.


5. Entdeckung von Strahlung

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 4

6- Das ist ein Signal.

Das Produkt erkennt bewegte menschliche Signale, und unten ist eine Beschreibung der bewegten Signale:

Bewegungssignal:die Bewegung (Gehen) des Menschen im Erkennungsgebiet erkennen.

7Fernbedienung MH18.

Passiv-Infrarot-Bewegungssensor mit NO- oder NC-Ausgang mit 4 m Montagehöhe 5


Für weitere Informationen wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
