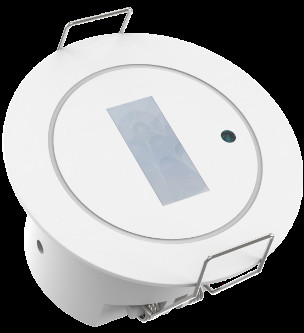

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA238D IR 485
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 12-24VDC Arbeitsstrom 20mA max.
Stromverbrauch ≤ 0,5 W Funktion RS485
Erhältlich PIR Bewegungserkennung, Tageslichtsensor Montagehöhe 2.5-4m
Einrichtung mit einer Breite von mehr als 20 mm schneiden Sie Größe Ø45mm
Hinterlass eine Nachricht
Produkt-Beschreibung

Oberflächenmontierter PIR-Präsenzdetektor nach RS-485-Protokoll mit einer Montagehöhe von 4 m


1. Merkmale
1) PIR-Bewegungserkennung
2) Ausgezeichnetes Erscheinungsbild mit Fresnel-Linsen
3) Genaue Ausgabe des RS-485-Protokolls
4) Taglichkeitssensor verfügbar
5) Detektionsbereich, Wartezeit und Tageslichtschwelle usw. können per Fernbedienung eingestellt werden.
6) Maximaler Detektionsbereich: Durchmesser von 0-4 m von der langen Seite der Detektion, Durchmesser von 0-1 m von der kurzen Seite der Detektion
7) Bewegungserkennung von Fluren und Toiletten wird dringend empfohlen
8) Verfügbare Flush- und Oberflächenmontage
9) Kompakte Mini-Größe für perfekte Deckenmontage



2.Parameter

Eingang/Ausgang Eingangsspannung 12 bis 24 V Gleichstrom
Nennspannung 12/24V Gleichstrom
Betriebsstrom Maximal 20 mA
Stromverbrauch ≤ 0,5 W @12/24 V Gleichstrom
Ausgangssignal RS485
Sensorparameter Funktion PIR-Bewegungserkennung, Tageslichtsensor
Nachweisbereich Das RS485-Protokoll/die Fernbedienung: 100%/75%/50%/25%
Halte Zeit RS485-Protokoll/Fernbedienung: 10 Sekunden/30 Sekunden/eine Minute/5 Minuten/10 Minuten/20 Minuten/30 Minuten
Messbereich des Tageslichtsensors 0-1200 lux
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) Tangentielle Bewegung basierend auf einer Installation mit einer Höhe von 3 m: 4-5 m @ 25 °C ((Radialbewegungserkennung wird verkürzt)
Fernbedienung Erhältlich
Montagehöhe 2.5-4m typischer Wert: 3m
Anwendung eNr.IchRönnt Bohrloch Φ45 mm
Betriebstemperatur -25°C...+50°C ((Erkennungsbereich kann je nach Temperatur unterschiedlich sein))
Lagertemperatur -40°C bis +80°C
Gewährleistung 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendungen)
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20
“N/A” bedeutet nicht verfügbar

3. Abmessungen

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m 0

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m 1



4. Kabeldiagramm

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m 2

Wiring layout suggestion:

1Hand-in-Hand-Verkabelung wird sehr empfohlen, aber Star-Topologie oder Baum-Topologie ist stark abgelehnt

2. RS-485-Layout Drahtlänge darf nicht länger als 300 m und 12 Sensoren sind die maximale Menge Layout in einem Schaltkreis

3Ein 4-Pin-Schilddraht oder ein Netzwerkdraht der Klasse 6 wird für die Anordnung empfohlen.

4. Unser Sensor hat keinen Endwiderstand. Wenn es ein Impedanz-Matching-Problem im RS-485-Bus gibt, empfehlen wir, 2 Stück 120Ω Widerstand im Endgerät anzuschließen


5. Entdeckung von Strahlung

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m 3





6- Das ist ein Signal.



Das Produkt erkennt bewegte menschliche Signale, und unten ist eine Beschreibung der bewegten Signale:

Bewegungssignal:die Bewegung (Gehen) des Menschen im Erkennungsgebiet erkennen.



7Fernbedienung MH18.

Auf der Oberfläche befestigte PIR-Präsenzdetektor mit RS-485-Protokoll mit einer Montagehöhe von 4 m 4




Für weitere Informationen wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
