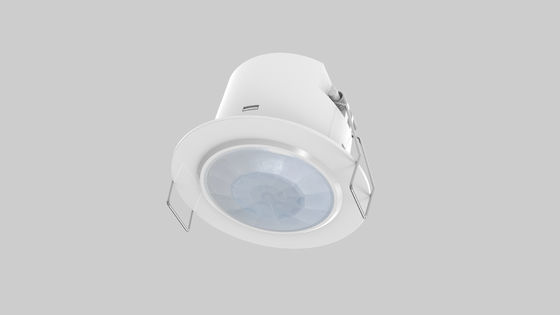

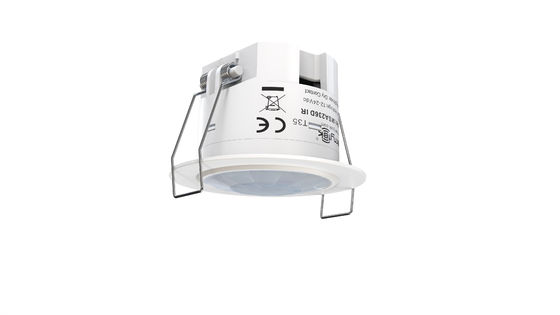

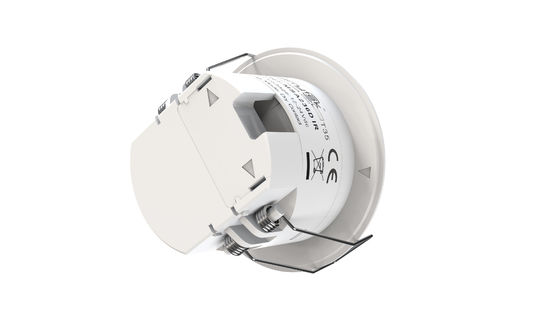

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe

  • RS-485 Protocol High Performance Commercial Occupancy Sensors With Max. 4m Mounting Height
  • RS-485 Protocol High Performance Commercial Occupancy Sensors With Max. 4m Mounting Height
  • RS-485 Protocol High Performance Commercial Occupancy Sensors With Max. 4m Mounting Height
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA236D IR 485
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 12-24VDC Arbeitsstrom 20mA max.
Stromverbrauch ≤ 0,5 W Funktion RS485
Erhältlich Bewegungserkennung, Tageslichtsensor Montagehöhe 2.5-4m
Einrichtung mit einer Breite von mehr als 20 mm schneiden Sie Größe Ø45mm
Hervorheben

Hochleistungs-Präsenzmelder

,

Präsenzmelder für 4 m Montagehöhe

,

Kommerzielle Präsenzmelder mit RS-485-Protokoll
Hinterlass eine Nachricht
Produkt-Beschreibung

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe


1. Merkmale
1) PIR-Bewegungserkennung
2) Ausgezeichnetes Erscheinungsbild mit Fresnel-Linsen
3) Genaue Ausgabe des RS-485-Protokolls
4) Taglichkeitssensor verfügbar
5) Detektionsbereich, Wartezeit und ID-Bearbeitung usw. können per Fernbedienung festgelegt werden
6) Maximaler Detektionsbereich: 8-10 m Durchmesser
7) Bewegungserkennung von Fluren und Toiletten wird dringend empfohlen
8) Verfügbare Flush- und Oberflächenmontage
9) Kompakte Mini-Größe für perfekte Deckenmontage

2.Parameter

Eingang/Ausgang Eingangsspannung 12 bis 24 V Gleichstrom
Nennspannung 12/24V Gleichstrom
Betriebsstrom Maximal 20 mA
Stromverbrauch ≤ 0,5 W @12/24 V Gleichstrom
Ausgangssignal RS485
Sensorparameter Funktion PIR-Bewegungserkennung, Tageslichtsensor
Nachweisbereich Das RS485-Protokoll/die Fernbedienung: 100%/75%/50%/25%
Halte Zeit RS485-Protokoll/Fernbedienung: 10 Sekunden/30 Sekunden/eine Minute/5 Minuten/10 Minuten/20 Minuten/30 Minuten
Messbereich des Tageslichtsensors 0-1200 lux
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) Tangentielle Bewegung basierend auf einer Installation mit einer Höhe von 3 m: 4-5 m @ 25 °C ((Radialbewegungserkennung wird verkürzt)
Fernbedienung Erhältlich
Montagehöhe 2.5-4 m typischer Wert 3 m
Anwendung eNr.IchRönnt Bohrloch Φ45 mm
Betriebstemperatur -25°C...+50°C ((Erkennungsbereich kann je nach Temperatur unterschiedlich sein))
Lagertemperatur -40°C bis +80°C
Gewährleistung 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendungen)
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20
“N/A” bedeutet nicht verfügbar

3. Abmessungen

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe 0

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe 1

4. Kabeldiagramm

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe 2

Wiring layout suggestion:

1Hand-in-Hand-Verkabelung wird sehr empfohlen, aber Star-Topologie oder Baum-Topologie ist stark abgelehnt

2. RS-485-Layout Drahtlänge darf nicht länger als 300m sein, und 12pcs Sensoren sind die maximale Menge Layout in einem Schaltkreis

3Ein 4-Pin-Schilddraht oder ein Netzwerkdraht der Klasse 6 wird für die Anordnung empfohlen.

4. Unser Sensor hat keinen Endwiderstand. Wenn es ein Impedanz-Matching-Problem im RS-485-Bus gibt, empfehlen wir, 2 Stück 120Ω-Widerstand im Endgerät anzuschließen


5. Entdeckung von Strahlung

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe 3

6- Das ist ein Signal.

Das Produkt erkennt bewegte menschliche Signale, und unten ist eine Beschreibung der bewegten Signale:

Bewegungssignal:die Bewegung (Gehen) des Menschen im Erkennungsgebiet erkennen.

7Fernbedienung MH18.

RS-485-Protokoll Hochleistungs-Sensoren für die kommerzielle Nutzung mit maximal 4 m Montagehöhe 4


Für weitere Informationen wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
