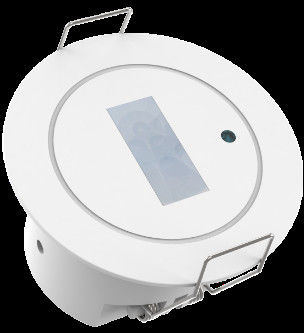

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse

  • 12-24Vdc Input Dry Contact PIR Motion Sensor Light Switch With Planar Rectangle Fresnel Lens
Herkunftsort aus China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA238D IR
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 12-24VDC Arbeitsstrom 20mA max.
Stromverbrauch ≤ 0,5 W Funktion Trockener Kontakt, einfacher Anschluss an das RCM-System
Nachweisbereich (Radius) 2 m Montagehöhe 4 m
Einrichtung Ebene Montage Gewährleistung 3 Jahre
Hervorheben

Trockener Kontakt Pir Bewegungssensor

,

12-24Vdc Pir-Bewegungssensor

,

PIR-Bewegungssensor Lichtschalter
Hinterlass eine Nachricht
Produkt-Beschreibung

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse


1. Merkmale
1) PIR-Bewegungserkennung
2) l Genaue NO/NC Trockenkontaktleistung
3) Taglichkeitssensor verfügbar
4) Erkennungsbereich und Wartezeit können per Fernbedienung festgelegt werden
5) Maximaler Detektionsbereich: 4 m Durchmesser
6) Maximale Montagehöhe von 4 m: Korridor, Treppenbewegungserkennung wird dringend empfohlen


2.Parameter

Eingang/Ausgang Eingangsspannung 12 bis 24 V Gleichstrom
Nennspannung 12/24V Gleichstrom
Betriebsstrom Maximal 20 mA
Stromverbrauch ≤ 0,5 W @12/24 V Gleichstrom
Ausgangssignal NO/NC trockener Kontakt (Werkseinstellung: KEIN trockener Kontakt)
Sensorparameter Funktion PIR-Bewegungserkennung + Tageslichtsensor
Nachweisbereich Fernsteuerung: 100%/75%/50%/25%
Halte Zeit Fernbedienung: 2 Sekunden/1min/3min/5min/10min/30min
Taglichtsensorschwelle Fernbedienung: 15lux/50lux/Ausgeschaltet
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) Tangentielle Bewegung basierend auf einer 3 m hohen Installation: 0-2 m von der langen Seite, 0-0,5 m von der kurzen Seite @25°C ((Radialbewegungserkennung wird verkürzt)
Fernbedienung Erhältlich
Montagehöhe 2.5-4m typischer Wert:3m
Anwendung eNr.IchRönnt Bohrloch Φ45 mm
Betriebstemperatur -25°C...+50°C ((Erkennungsbereich kann je nach Temperatur unterschiedlich sein))
Lagertemperatur -40°C bis +80°C
Gewährleistung 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendungen)
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20



3. Abmessungen

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 0
12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 1



4. Kabeldiagramm

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 2

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 3
5. Entdeckungsstrahlung
12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 4




6Fernbedienung

12-24Vdc Eingang Trockener Kontakt Pir Bewegungssensor Lichtschalter mit ebenen rechteckigen Fresnellinse 5
