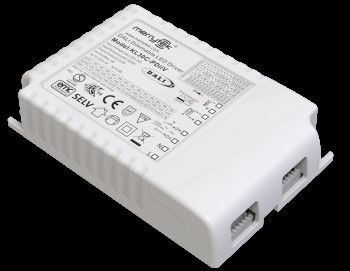

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Anforderungen gelten nicht.
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel + Karton, 50 Stück/CTN
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T oder Paypal
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung der Eingabe 220-240Vac 50Hz /60Hz DC-Eingangsspannungsbereich 200 bis 240 Vdc
Betriebsmodus Constant Current Kontrollmethode DALI DT6 und pushDIM und 1 10v dimmbarer LED-Treiber
Leistungsfaktor ≥0.95 Effizienz 86%
Strom 110/230/240/260/275mA Dimension 103 x 67 x 22 mm
IP-Bewertung IP20 Gewährleistung 5 Jahre
Hervorheben

30W DALI2.0 Dimmbarer LED-Treiber

,

1 bis 10 V dimmbarer LED-Treiber

,

Dauerstrom-LED-Treiber DALI2.0
Hinterlass eine Nachricht
Produkt-Beschreibung

30W DALI2 12-83Vdc Ausgangskonstantenstrom 1 10v dimmbarer LED-Treiber für LED-LED-Panel



1Beschreibung.

-Flimmerfrei für den gesamten Dimmingbereich

- Standby-Leistung unter 0,5 W

- Primär verdunkelt mit Knopfdruck

- Sekundäre Dämpfung mit 1-10V-Dämpfer und Potentiometer

-Eingebettete DALI-Schnittstelle DT6

- Unterstützt 10V PWM-Dimm (3KHz-8KHz)

- Schutz: Kurzschluss / Übertemperatur / Überspannung

-Abschwemmungsstrom bei über hoher Umgebungstemperatur

-PushDIM mit der Speicherfunktion

- 5 Jahre Garantie



2.Parameter

Eingabe Betriebsspannung 198-264Vac 50Hz/60Hz
Nennspannung der Eingabe 220-240Vac 50Hz/60Hz
Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Eingangsstrom 0.16A Max.
Eintrittsstrom < 8A (Halbstromimpulszweite 50μs) @230Vac
Leistungsfaktor ≥ 0,95 (@230Vac,100% Belastung)
Gesamtharmonische Verzerrung Typisch: 13% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W (@230Vac, wenn PUSH oder DALI ausgeschaltet sind)
Effizienz 86%Max (@230Vac,100% Belastung)
Verkabelungsmethode Druckterminal, w- Ich weiß.Querschnitt:00,75 bis 1,5 mm2

Automatischer Leistungsschalter

(Berechnen Sie den Strom im Draht)

 Typ B10 B13 B16 B20 B25 /
Zahl 25 30 40 50 60 /
Typ C10 C13 C16 C20 C25 C32
Zahl 45 60 70 95 120 150
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Flimmern / nicht flimmern Blinkwert: weniger als 2% für den gesamten Dimmingbereich
Startzeit <1s (@230Vac,)
Ausgangsspannung bei Leerlast 95 V Gleichstrom max.
Ausgangsspannungsbereich der Last 12 bis 83 V Gleichstrom
Ausgangsleistung bei voller Last Maximal 30 W
Ausgangsstrom der Last 110 ~ 275 mA: Für Einzelheiten
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, w- Ich weiß.Querschnitt: 0,75 bis 1,5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max.Lead-Länge:20M)
1-10V ((0-10V) Dämpfung 1-10V-Dimmung ((Anschlussstrom<1MA) keine Abschaltfunktion
(Max.Leadlänge: 20 Meter)
Dämpfungsbereich Primärer PUSH- und DALI-Dimm: 0%-100%
1-10V-Dimming: 2% bis 100%
Primärer PWM-Dimm PWM-Dimmung von 1-10V-Anschlüssen (3KHZ-8KHZ)
Potentiometer Ja, 100 kΩ
DALI-Dämmung DALI-Dimmung (Max.Lead-Länge: 300M)
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangskurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung ENEC, SEMKO, CB, CE
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Anlageabmessung 103*67*22 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH Maximal 15 Einheiten.
Verpackungsanforderung Anweisung + Karton + Umkarton ((K=A)
Gewicht 139 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.

3. Abmessungen (Einheit: mm)

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 030W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 1

4. Kabeldiagramm



Abbildung ADALISchwachEinzigartiges

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 2

Das ist Fig.BDrücken Sie Dim.Einzigartiges

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 3

Das ist Fig.C1 bis 10 V DimEinzigartiges

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 4



5. Verringerung

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 5

6. Dämpfungskurve

30W DALI2 12-83Vdc Ausgang Konstante Strom 1-10v Dimmbarer LED-Treiber Für LED-LED-Panel 6

7.Aktuelle Getriebeinstellung



Strom ((mA) DIP Pomax ((W)) Aus (v)
1 2 3 4
110 mA - - - - 9.1 12 ¢ 83
230 mA An - - - 19.1 12 ¢ 83
240 mA - An - - 19.9 12 ¢ 83
260 mA - - An - 21.6 12 ¢ 83
275 mA - - - An 22.8 12 ¢ 83



8. ON/OFF & Beschreibung des Dimming-Betriebs

A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0,1S-1S) und der LED-Treiber schaltet sich ein oder aus.

B. Dimming: Drücken und halten Sie den PUSH-Schalter (1S-8S) gedrückt, der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.

C. Speicher: Die PUSH-Dimmfunktion verfügt über eine Dimmspeicherfunktion.

D. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann synchronisiert werden, indem der PUSH-Schalter länger als 15 Sekunden gedrückt und gedrückt wird

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an, und der DALI-Host kann sie dimmen.



9. Fragen, dieEineVerhaltensweisen

1) Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, sonst kann die LED-String beschädigt werden.

2) Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
