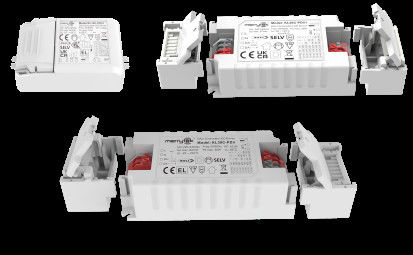

20W DALI DT6 und pushDIM 350ma dimmbarer LED-Treiber für LED-Ableuchtung
| Herkunftsort | China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. |
| Min Bestellmenge | 100 |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Weiße Schachtel + Karton, 100 Stück/CTN |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
| Zahlungsbedingungen | T/T oder Paypal |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Nennspannung der Eingabe | 220-240Vac 50Hz /60Hz | DC-Eingangsspannungsbereich | 200 bis 240 Vdc |
|---|---|---|---|
| Betriebsmodus | Constant Current | Kontrollmethode | DALI DT6 und pushDIM |
| Leistungsfaktor | ≥0.95 | Effizienz | 88% |
| Strom | 250/300/350/400/450/500mA | Abmessung | L116mm*W40.mm*H22mm |
| IP-Bewertung | IP20 | Gewährleistung | 5 Jahre |
| Hervorheben | Einheitliche Datenbank,20 W DALI DT6 LED-Treiber,350 mA Dimmbarer Led-Treiber |
||
Produkt-Beschreibung
20W DALI DT6 und pushDIM 350ma dimmbarer LED-Treiber für LED-Ableuchtung
1Beschreibung.
-Zentrale Gleichstrom-Notfalloperation DT19
-Flimmerfrei für den gesamten Dimmingbereich
- Standby-Leistung unter 0,5 W
- Primär verdunkelt mit Knopfdruck
-Eingebettete DALI-Schnittstelle DT6
- Schutz: Kurzschluss / Übertemperatur / Überspannung
-Abschwemmungsstrom bei über hoher Umgebungstemperatur
-PushDIM mit der Speicherfunktion
- 5 Jahre Garantie
2.Parameter
| Mikroserien |
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. KL30C-PDii |
||||||
| Eingabe | Betriebsspannung | 198-264Vac 50Hz/60Hz | |||||
| Nennspannung der Eingabe | 220-240Vac 50Hz/60Hz | ||||||
| Gleichstrom-Eingangspannungsbereich | 200 bis 240 Vdc | ||||||
| Eingangsstrom |
0.11A Max. 0.11A Max. 0.16A Max. |
||||||
| Eintrittsstrom | < 15A (Halbstromimpulsbreite100μs) @230Vac | ||||||
| Leistungsfaktor ((@230V100% Last) |
≥ 095 ≥ 095 ≥ 095 |
||||||
|
Gesamtharmonische Verzerrung @230Vac, 100% Belastung |
Typisch: 20% | ||||||
| Standby-Leistung | ≤ 0,5 W (@230Vac, wenn PUSH oder DALI ausgeschaltet sind) | ||||||
| Wirkungsgrad ((@230Vac, 100% Belastung) |
88% 88% 88% |
||||||
| Verkabelungsmethode | 00,75 bis 1,5 mm2 | ||||||
|
Automatischer Leistungsschalter
|
KL20C-PDii1 (Strom im Draht berechnen) | ||||||
| Typ | C10 | C13 | C16 | C20 | C25 | ||
| Zahl | 45 | 50 | 70 | 95 | 110 | ||
| Typ | B10 | B13 | B16 | B20 | B25 | ||
| Zahl | 25 | 35 | 45 | 55 | 65 | ||
| Ausgabe | Betriebsmodus | Ständiger Strom |
| Lastart | LED-Leuchte | |
| Ripple-Anforderung (flimmernd oder flimmerfrei) | Blinkwert: weniger als 5% für den gesamten Dimmingbereich | |
| Startzeit | < 1s (@230Vac) | |
| Ausgangsspannung bei Leerlast | 57V Gleichstrom max. | |
| Ausgangsspannungsbereich der Last | 12 bis 40 V Gleichstrom | |
| Ausgangsleistung bei voller Last | 20 W | |
| Ausgangsstrom der Last: Einzelheiten |
250 bis 500 mA | |
| Konstante Strom-/Spannung Präzision | Konstante Strompräzision ± 5% | |
| Verkabelungsmethode | Druckterminal, w- Ich weiß.Querschnitt:00,75 bis 1,5 mm2 | |
| Kontrollmethode | Primärer PUSH-Dimming | Primärer PUSH-Dimm (Max.Lead-Länge:20M) |
| DALI-Dämmung | DALI-Dimmung (Max.Lead-Länge: 300M) | |
| AusnahmePUmdrehungRAusrüstung | Leistung über Temperatur Schutz |
Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden) |
| Ausgangskurzschlussschutz | Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden) | |
|
Betrieb Umwelt |
Betriebstemperatur/Feuchtigkeit | -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar) |
| Lagertemperatur/Feuchtigkeit | -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95% | |
| Max. Falltemperatur (Tc) | 85°C | |
|
Sicherheit & EMK |
EMV-Norm | Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| DALI-Protokollstandard | Die in Anhang I der Verordnung (EG) Nr. 853/2004 vorgesehenen Maßnahmen sind in Anhang I der Verordnung (EG) Nr. 853/2004 zu berücksichtigen. | |
| Sicherheitsstandard | Einheit für die Berechnung der Werte | |
| Zertifizierung | CE-Nummern | |
| Widerstandsspannung | 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC) | |
| Andere | Schutzniveau | IP20 |
| Schutzart | Klasse II | |
| Typ der Anlage | Unabhängige Anlage | |
| mit Krempeln | 116*40,5*22 mm | |
| ohne Krampfadern | 78*40,5*22 mm | |
| Blackout-Speicherfunktion | Ja, PUSH-Ausfallgedächtnis | |
| Synchronisierung der Dämpfung PUSH | Maximal 15 Einheiten. | |
| Verpackungsanforderung | PE-Tasche+Anleitung+Karton+Außenkarton(K=A) | |
| Gewicht | 80.2g | |
| Das Leben | 5 Jahre @Ta Volllast | |
| Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben. | ||
3. Abmessungen (Einheit: mm)
4. Kabeldiagramm
Abbildung ADALISchwachEinzigartiges
Das ist Fig.BDrücken Sie Dim.Einzigartiges
5. Verringerung
6. Dämpfungskurve
7.Aktuelle Getriebeinstellung
●:ZU ○:AUS (SEC1 SEC2)
|
Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge. Aktuelle Getriebeinstellung |
1 | 2 | 3 |
| 250mA ((12-40V) | - | - | - |
| 300mA ((12-40V) | An | - | - |
| 350 mA ((12-40 V) | - | An | - |
| 400mA ((12-40V) | An | An | - |
| 450mA ((12-40V) | An | - | An |
| 500mA ((12-40V) | An | An | An |
8. ON/OFF & Beschreibung des Dimming-Betriebs
A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0,1S-1S), der LED-Treiber schaltet sich ein oder aus.
B. Dimming: Drücken und halten Sie den PUSH-Schalter (1S-8S) gedrückt, der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.
C. Speicher: PUSH-Dimmung hat eine Dimmungsspeicherfunktion.
D. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann durch Drücken und Halten des PUSH-Schalters länger als 15 Sekunden synchronisiert werden.
E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an und sie kann vom DALI-Host gedimmt werden.
9. Fragen, dieEineVerhaltensweisen
1) Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, sonst kann die LED-String beschädigt werden.
2) Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
