12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung

  • 12W DALI DT6 And PushDIM Dimming Led Driver Constant Current For LED Downlight
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Karton, 100 Stück/t
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T oder Paypal
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung der Eingabe 220-240Vac 50Hz /60Hz DC-Eingangsspannungsbereich 200 bis 240 Vdc
Betriebsmodus Constant Current Kontrollmethode DALI DT6 und pushDIM
Leistungsfaktor ≥0.9 Effizienz 83%
Strom Der Wert der Verpackung ist zu berücksichtigen, wenn die Verpackung in einem anderen Mitgliedstaat e Abmessung L88mm*W52mm*H25mm
IP-Bewertung IP20 Gewährleistung 5 Jahre
Hervorheben

Feststrom-Dimm-LED-Treiber

,

12W DALI DT6 mit Dimming-LED-Treiber

,

LED-Leichtdämpfung
Hinterlass eine Nachricht
Produkt-Beschreibung

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung

1Beschreibung.

-Zentrale Gleichstrom-Notfalloperation DT19

-Flimmerfrei für den gesamten Dimmingbereich

- Standby-Leistung unter 0,5 W

- Primär verdunkelt mit Knopfdruck

-Eingebettete DALI-Schnittstelle DT6

- Schutz: Kurzschluss / Übertemperatur / Überspannung

-Abschwemmungsstrom bei über hoher Umgebungstemperatur

-PushDIM mit der Speicherfunktion

- 5 Jahre Garantie

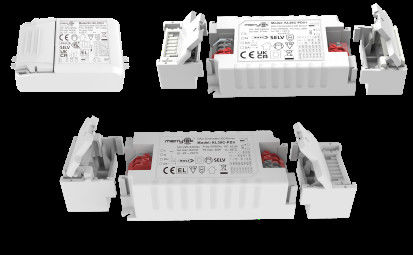

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 0

2.Parameter

Mikroserie

Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.
Eingabe Betriebsspannung 198-264Vac 50Hz/60Hz
Nennspannung der Eingabe 220-240Vac 50Hz/60Hz
Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Eingangsstrom

0.07A Max.

0.11A Max.

0.16A Max.
Eintrittsstrom < 15A (Halbstromimpulsbreite100μs) @230Vac
Leistungsfaktor ((@230V100% Last)

≥ 090

≥ 095

≥ 095

Gesamtharmonische Verzerrung

@230Vac, 100% Belastung

 Typisch:15%
Standby-Leistung ≤ 0,5 W (@230Vac, wenn PUSH oder DALI ausgeschaltet sind)
Wirkungsgrad ((@230Vac, 100% Belastung)

83%

88%

88%
Verkabelungsmethode 00,75 bis 1,5 mm2

Automatischer Leistungsschalter

 KL12C-PDii1 (Strom im Draht berechnen)
Typ C10 C13 C16 C20 C25
Zahl 70 80 105 130 160
Typ B10 B13 B16 B20 B25
Zahl 40 50 65 85 100
Zahl 25 30 40 50 60
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmernd oder flimmerfrei) Blinkwert: weniger als 5% für den gesamten Dimmingbereich
Startzeit < 1s (@230Vac)
Ausgangsspannung bei Leerlast 55 V Gleichspannung Max.
Ausgangsspannungsbereich der Last 3 bis 40 V Gleichstrom
Ausgangsleistung bei voller Last 12 W
Ausgangsstrom der Last: Einzelheiten 150 bis 500 mA
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, w- Ich weiß.Querschnitt:00,75 bis 1,5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max.Lead-Länge:20M)
DALI-Dämmung DALI-Dimmung (Max.Lead-Länge: 300M)
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangskurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard Die in Anhang I der Verordnung (EG) Nr. 853/2004 vorgesehenen Maßnahmen sind in Anhang I der Verordnung (EG) Nr. 853/2004 zu berücksichtigen.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
mit Krempeln 88*52*25,5 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH Maximal 15 Einheiten.
Verpackungsanforderung PE-Tasche+Anleitung+Karton+Außenkarton(K=A)
Gewicht 69.8g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.

3. Abmessungen (Einheit: mm)

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 1

4. Kabeldiagramm

Abbildung ADALISchwachEinzigartiges

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 2

Das ist Fig.BDrücken Sie Dim.Einzigartiges

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 3

5. Verringerung

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 4

6. Dämpfungskurve

12W DALI DT6 und pushDIM Dimming LED-Treiber Konstantenstrom für LED-Ableuchtung 5

7.Aktuelle Getriebeinstellung

●:ZU ○:AUS (SEC1 SEC2)

Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge.

Aktuelle Getriebeinstellung

 1 2 3
150mA ((3-40V) - - -
200mA ((3-40V) An - -
250mA ((3-40V) - An -
300mA ((3-40V) - - An
350 mA ((3-36V) An An -
400mA ((3-30V) An - An
450mA (zwischen 3 und 27 V) - An An
500mA ((3-24V) An An An

8. ON/OFF & Beschreibung des Dimming-Betriebs

A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0,1S-1S), der LED-Treiber schaltet sich ein oder aus.

B. Dimming: Drücken und halten Sie den PUSH-Schalter (1S-8S) gedrückt, der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.

C. Speicher: PUSH-Dimmung hat eine Dimmungsspeicherfunktion.

D. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann durch Drücken und Halten des PUSH-Schalters länger als 15 Sekunden synchronisiert werden.

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an und sie kann vom DALI-Host gedimmt werden.

9. Fragen, dieEineVerhaltensweisen

1) Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, sonst kann die LED-String beschädigt werden.

2) Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
