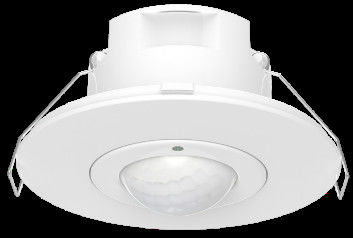

Auf Wunsch-Beleuchtungssteuerung KNX-Bewegungssensoren pir Bewegungssensor Schalter für intelligente Gebäudesteuerung
Herkunftsort | China |
---|---|
Markenname | Merrytek |
Zertifizierung | CE |
Modellnummer | MSA017K IR |
Min Bestellmenge | 100 Stück |
Preis | Verhandlungsfähig |
Verpackung Informationen | Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A) |
Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
Zahlungsbedingungen | T/T |
Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xEingangsspannung | 21-30Vdc (KNX BUS-Leistung) | Betriebsstrom | 10mA max. |
---|---|---|---|
Stromverbrauch | ≤0.5w | Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
Nachweisbereich (Radius) | 2.5-4m | Montagehöhe | 2 bis 6 m |
Einrichtung | mit einer Breite von mehr als 20 mm | schneiden Sie Größe | Φ60 mm |
Hervorheben | Pir Bewegungssensor Schalter,Intelligenter PIR-Sensorschalter für Gebäudesteuerung,KNX-Bewegungssensor-Schalter |
Auf Wunsch-Beleuchtungssteuerung KNX-Bewegungssensoren pir Bewegungssensor Schalter für intelligente Gebäudesteuerung
1. Merkmale
1) PIR-Bewegungserkennung
2) KNX-Bus-Leistung und KNX-Kommunikation verfügbar
3) Taglichkeitssensor verfügbar
4) Detektionsbereich und Wartezeit können per Fernbedienung oder ETS festgelegt werden
5) Maximaler Detektionsbereich: Durchmesser 2,5-8 m
6) Lager-, Werkstatt- und Lobbybewegungserkennung wird dringend empfohlen
7) Flush- oder Oberflächenmontage optional
2.Parameter
Eingang/Ausgang | Eingangsspannung | 21-30V Gleichspannungs-KNX-Busleistung |
KNX-Strom | ≤ 10 mA | |
Verbrauch | ≤ 0,5 W @ 24 V Gleichstrom | |
Sensorparameter | Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
Nachweisbereich | Emissionshandelsregelung:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100% | |
Halte Zeit | Einstellung des ETS | |
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) | 2.5-4m @25°C basierend auf einer Montagehöhe von 3 m | |
Fernbedienung | Erhältlich | |
Montagehöhe | Typischer Wert von 2-6 m:3 m | |
Anwendung eNr.IchRönnt | Bohrloch | Φ60 mm |
Betriebstemperatur | -25°C...+50°C ((Erkennungsbereich kann je nach Temperatur unterschiedlich sein)) | |
Lagertemperatur | -40°C bis +80°C | |
Gewährleistung | 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen) | |
Zertifikatsstandard | Bescheinigung | CE-konform |
Umweltanforderungen | Einhaltung der RoHS-Vorschriften | |
IP-Bewertung | IP20 | |
N/A bedeutet nicht verfügbar |
3. Abmessungen
4. Kabeldiagramm
Empfehlungen für die Verkabelung:
1. KNX-Bus-Verkabelung Hand in Hand zum Ende, Stern oder Baum Verkabelung wird nicht empfohlen, um die Stabilität der Signalübertragung zu gewährleisten.
2. KNX-Bus-Verkabelung empfiehlt KNX-Standard-EIB-Schirmdraht oder Netzwerkkabel der Kategorie 6, wobei die Länge der Bus-Verkabelung nicht mehr als 400 m empfohlen wird,und die Anzahl der an einen Bus angeschlossenen Sensoren sollte 12 nicht überschreiten..
3Die Anzahl der an einen Bus angeschlossenen Sensoren muss die aktuelle Lastkapazität der Stromversorgung vollständig berücksichtigen:die Summe der Ströme aller KNX-Geräte (einschließlich Sensoren) darf nicht größer sein als der Laststrom der KNX-Stromversorgung.
5.Prozess startenInitialisierung
Nach der Routing der physischen Adressen und Einstellung der Kanalparameter folgen Sie diesen Schritten:
(1) Schnittstelle für die Verbindung mit dem Bus;
(2) Schalten Sie Bus und Hilfsstrom ein (Hinweis: Bitte vergewissern Sie sich, dass das Produkt eine Hilfsstromversorgung hat, da sonst das Gerät möglicherweise nicht ordnungsgemäß funktioniert);
(3) Drücken Sie den Programmierknopf des Produkts, das LED-Licht wird rot;
(4) Verwenden Sie die Bus-Schnittstelle, um die physische Adresse über die ETS-Software herunterzuladen.
(5) Herunterladen der Anwendung nach Einstellung der erforderlichen Anwendungsparameter.
(6) Nach dem Herunterladen der Anwendung geht das Produkt in die Initialisierung. Während der Initialisierung wird die Erkennungsfunktion deaktiviert. Nach 20S ist die Initialisierung abgeschlossen,und das Produkt funktioniert normal;
Anmerkung: Bitte verwenden Sie die neueste Version des ETS 5 oder 5.7Bitte holen Sie sich die ETS-Konfigurationsdatei dieses Sensors von unserem Vertriebspersonal.
6. Entdeckungsstrahlung
7- Das ist ein Signal.
Das Produkt erkennt bewegte menschliche Signale, und unten ist eine Beschreibung der bewegten Signale:
Bewegungssignal:die Bewegung (Gehen) des Menschen im Erkennungsgebiet erkennen.
8Fernbedienung (MH10)
