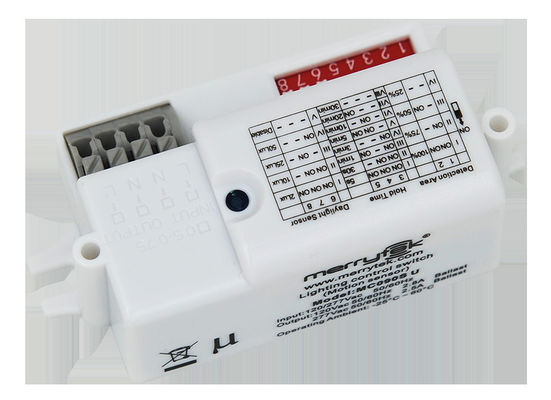

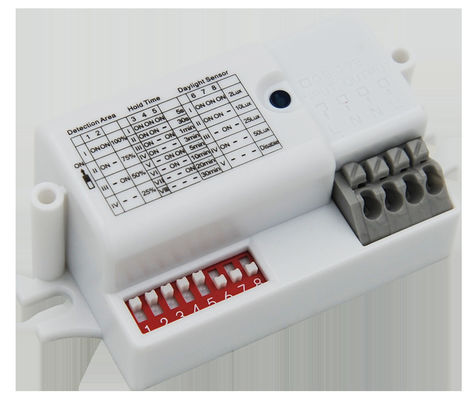

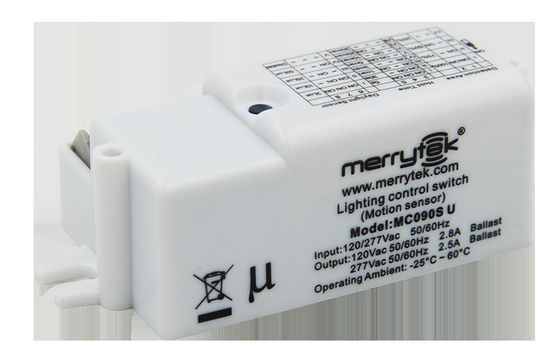

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U

  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
  • Microwave Motion Sensor UL Approved Ultra-Small Size Super 5.8GHz Frequency MC090S U
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung UL
Modellnummer MC090S U
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Schaufelbeutel + Karton + Karton
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 105 bis 300 VAC Nennspannung 120-277VAC
Betriebsmodus Einschalten/Ausschalten Betriebsfrequenz 5.8 GHz
Zertifikat UL IP-Bewertung IP20
Hervorheben

Superkleine Mikrowellen-Bewegungssensor

,

UL-zugelassener Mikrowellenbewegungssensor

,

Bewegungs-Sensor der Mikrowelle 5.8GHz
Hinterlass eine Nachricht
Produkt-Beschreibung

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S

1. Merkmale

  • Mikrowellen-Bewegungserkennung.
  • Acht DIP-Schalter, Entfernung, Zeit, Tageslichtsensor, mehrfach einstellbar.
  • Ultra-kleine Montagegröße, mehrere Montagemöglichkeiten, Unterstützung für Ober- und Untermontage.
  • Super kostengünstig, unterstützt eine Vielzahl von Lampen, Tri-Proof Lampen, Deckenlampen.
  • Der Infrarotsensor wird verwendet, um den Lichtsensor auszufiltern, und der Lichtempfindlichkeitswert ist genauer und wird nicht von bewölkten und sonnigen Tagen beeinflusst.
  • NiedrigImpedanz 5,8G Antenne für eine höhere Störsicherheit.

2. Parameter

Eingabe Betriebsspannungsbereich 105 bis 300 VAC 50/60 Hz
Nennspannung 120 bis 277VAC 50/60Hz
Leistung ohne Last ≤ 1,0 W
Standby-Leistung ≤ 0,5 W
Überspannungstest Zwischen L und N: 1KV
Ausgabe Betriebsmodus Einschalten / Ausschalten
Art der Ladung Resistenz oder Kapazität
Lastkapazität 800 W (Widerstand) oder 400 W (Kapazität)
Überspannungsstrom 30A Relais - 30A (Testzweite 500us @ 230Vac bei 50% Ipeak, Kaltstart bei voller Last) oder 60A (Testzweite 200us @ 230Vac bei 50% Ipeak, Kaltstart bei voller Last)
Sensor Betriebsfrequenz 5.8 GHz ± 74,9 MHz.ISM-Wellenband
Übertragungsleistung 0.5mW max.
Wartezeit 5S/30S/60S/3min/5min/10min/20min/30min
Nachweisbereich 100% / 75% / 50% / 25%
Taglichtsensor 2Lux/10Lux/25Lux/50Lux/Ausgeschaltet
Ermittlung des Radius 4-7 m (auf einer Höhe von 3 m installiert)
Montagehöhe 2.5-6 m ((Aufsaugungsanlage)
Entdeckungswinkel Deckenbefestigung 150°

Betrieb

Umwelt

 Betriebstemperatur -20°C...+60°C Luftfeuchtigkeit: 85% (nicht kondensierend)
Speichertemperatur -40°C... +80°C
Zertifizierungsstandards Sicherheitsnormen Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
EMV-Normen Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.
UmweltAnforderung RoHS
ZertifikatE UL
Andere Spezifikationen des Eingang/Ausgangsterminals 00,5-0,75 mm2
IP-Bewertung IP20
Schutzklasse Klasse II
Einrichtung Eingebettete Anlage
Abmessung 62*36*25 mm
Paket Bubble Bag + Trennwand + Außenbox (K=A)
Nettogewicht 36 g
Lebensdauer 5 Jahre Garantie@Ta 230V Volllast

Anmerkung

1. "N/A" bedeutet "nicht verfügbar".

2Der Erfassungsbereich wird durch eine 165 cm hohe Person mit einer Gehgeschwindigkeit von 0,5 m/s getestet.

3Funktion

Funktion Einschalten/Ausschalten

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 0

4.Abmessungen (mm)

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 1

5. Verkabelung

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 2

* Der Sensor ist nur für eine Verbindung mit einer Last ausgelegt.

6. Struktur

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 3

7Strahlungsmuster

Deckenbefestigung

Höhe der Decke: 3 m

Empfindlichkeit: 100%/75%/50%/25%

Höhe der Decke: 6 m(*)

Empfindlichkeit: 100%/75%/50%

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 4

Normalbewegung (Geschwindigkeit:1 m/s)

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 5

Normalbewegung (Geschwindigkeit:1 m/s)

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 6

Langsame Bewegung (Geschwindigkeit 0,3 m/s)

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 7

Langsam bewegt (Geschwindigkeit: 0,3 m/s)

* 50%, 75%, 100% Erkennungsempfindlichkeit ist bei Montage in 6 m Montagehöhe möglich.

Wandmontage:

Wandhöhe: 2 m

Empfindlichkeit: 100%/75%/50%/25%

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 8

Normalbewegung (Geschwindigkeit:1 m/s)

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 9

Langsame Bewegung (Geschwindigkeit 0,3 m/s)

8. Funktion Wähl Einstellungen

Nachweisbereich

1 2

Ⅰ

 An An 100%

Ⅱ

 An

-

 75%

Ⅲ

-

 An 50%

Ⅳ

-

-

 25%

Halte Zeit

3 4 5

Ⅰ

 An An An 5S

Ⅱ

 An An - 30S

Ⅲ

 An - An 1 Minute

IV

 An - - 3 Minuten.

V

 - An An Fünf Minuten.

VI.

 - An - 10 Minuten.

VII

 - - An 20 Minuten.

Der

 - - - 30 Minuten.

Taglichtsensor

6 7 8
Ⅰ An An An 2 Lux
Ⅱ An An - 10 Lux
Ⅲ - An - 25 Lux
IV An - - 50 Lux
V - - - Deaktivieren

*Wenn auf "Abschalten" eingestellt, schaltet der Sensor das Licht ein, solange die Bewegung des Objekts erkannt wird, unabhängig davon, ob die Beleuchtung ausreichend ist oder nicht.

9. Überschreiben der Funktion

Schalten Sie den Sensor innerhalb von 2 Sekunden dreimal ein, um die Sensorfunktion zu überschreiten.Schalten Sie ab und wieder ein, um die Sensorfunktion wiederherzustellen.

10. Initialisierung

Nach dem Einschalten schaltet der Sensor automatisch das Licht bei 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung ist der Sensor nicht in der Lage, Bewegung zu erkennen.

11. Werkseinstellungen

Detektionsbereich: 100%, Wartezeit: 5S, Tageslichtsensor: Deaktiviert.

12. Verwenden Sie Vorsicht

1. Stellen Sie sicher, dass Sie die Stromversorgung abschalten, bevor Sie den Auslöser installieren oder einstellen.

2- Die Mikrowelle kann nicht durch das Metall gehen, stellen Sie sicher, dass es kein Metall über dem Sensor gibt.

3Es ist nicht erlaubt, Antenne und Metall auf der gleichen Horizontalen zu platzieren.

Mikrowellen-Bewegungssensor UL zugelassen Ultra-kleine Größe Super 5,8 GHz Frequenz MC090S U 10
