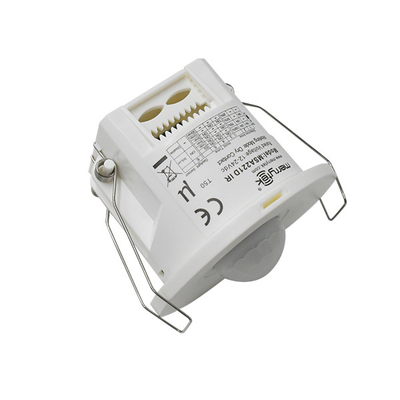

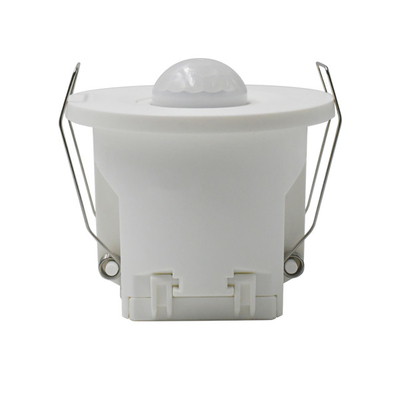

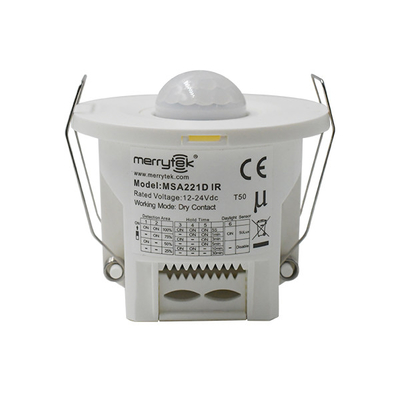

Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme

  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
  • Flush Mounted Dry Contact Pir Infrared Motion Sensor For Smart Lighting Control Systems
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA221D IR
Min Bestellmenge 100 Stück
Preis Negotiation
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 12VDC/24VDC Betriebsstrom 20mA max.
Reserveleistung ≤0.5w Funktion Trockenkontaktleistung
Nachweisbereich (Radius) ≥2.5m Montagehöhe 2.5-4m
Einrichtung mit einer Breite von nicht mehr als 15 mm schneiden Sie Größe Φ55 mm
Markieren

Trockenkontakt Pir Infrarot-Bewegungssensor

,

Flush-montierte Pir-Infrarot-Bewegungssensor

,

Smart Lighting Flush-Mount Pir Sensor
Hinterlass eine Nachricht
Produkt-Beschreibung

IP20 PIR-Bewegungssensor mit Flush-Aufbau für den Korridor mit einer Montagehöhe von max. 6 m





1. Merkmale



1) PIR-Bewegungserkennung
2) Genaue NO/NC Trockenkontaktleistung
3) Taglichkeitssensor verfügbar
4) Detektionsbereich, Wartezeit und Tageslichtschwelle können per Fernbedienung / DIP-Schalter eingestellt werden
5) Maximaler Detektionsbereich: 5-8 m Durchmesser
6) Fabrik-Einstellung ist KEIN trockener Kontakt, kann jedoch per Fernbedienung auf NC wechseln
7) Bewegungserkennung von Fluren und Toiletten wird dringend empfohlen
8) Für die Oberflächenversion können Sie MSA222D IR überprüfen.



2.Parameter



Eingang/Ausgang Eingangsspannung 12 bis 24 V Gleichstrom
Nennspannung 12/24V Gleichstrom
Betriebsstrom Maximal 20 mA
Stromverbrauch ≤ 0,5 W @12/24 V Gleichstrom
Ausgangssignal NO/NC trockener Kontakt (Werkseinstellung: KEIN trockener Kontakt)
Sensorparameter Funktion PIR-Bewegungserkennung + Tageslichtsensor
Nachweisbereich DIP oder Fernsteuerung: 100%/75%/50%/25%
Halte Zeit

DIP: 5 Sekunden/1min/3min/5min/10min/30min

MH10 Fernbedienung: 5s/30s/1min/3min/5min/10min/20min/30min
Taglichtsensor

DIP: 50Lux/Ausgeschaltet

MH10 Fernbedienung: 5Lux/15Lux/30Lux/50Lux/

100 Lux/150 Lux/Ausgeschaltet
Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) 2.5-4 m basierend auf 3 m Montagehöhe
Fernbedienung Erhältlich
Montagehöhe 2.5-4m typischer Wert:3m
Anwendung eNr.IchRönnt Bohrloch Φ55 mm
Betriebstemperatur 0°C...+35°C
Lagertemperatur -40°C bis +80°C
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20
“N/A” bedeutet nicht verfügbar



3. Abmessungen



Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme 0Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme 1

4. Kabeldiagramm



Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme 2

5. Prozess starten und Initialisieren



Wenn eingeschaltet, schaltet sich der Sensorindikator nach 10 Sekunden Blinken aus und erkennt in dieser Zeit kein sich bewegendes Signal.Sie können unsere MH10-Fernbedienung verwenden, um den Detektionsbereich anzupassen., Haltezeit und Tageslichtsensor.



6. Werkseinstellungen



Detektionsbereich: 100% Haltezeit: 5 Sekunden Tageslichtsensor: Deaktiviert



7. Entdeckungsstrahlung

Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme 3

8. DIP Einstellungen



Nachweisbereich



  1 2
100% An An
75% - An
50% An -
25% - -





Halte Zeit



  3 4 5
Ⅰ An An An 5S
Ⅱ - An An 1 Minute
Ⅲ An - An 3 Minuten.
Ⅳ - - An Fünf Minuten.
Ⅴ An An - 10 Minuten.
Ⅵ - - - 30 Minuten.





Taglichtsensor



  6
Ⅰ An 50 Lux
Ⅱ - Deaktivieren



** Sobald der Tageslichtsensor auf Deaktivieren eingestellt ist, erkennt unser Bewegungssensor menschliche Bewegung, unabhängig von der Umgebung.



10Fernbedienung



Flush Mounted Dry Contact Pir Infrarot-Bewegungssensor für intelligente Beleuchtungskontrollsysteme 4
