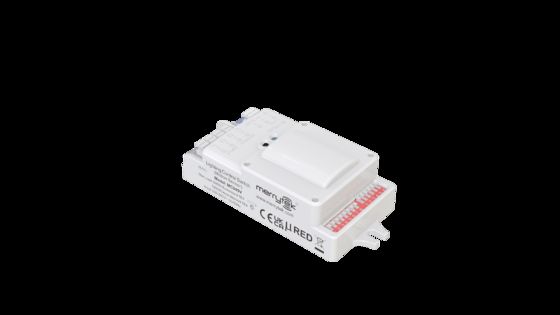

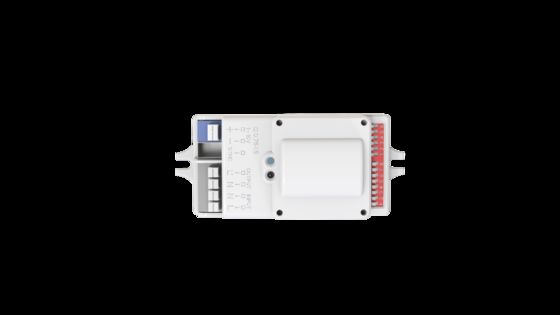

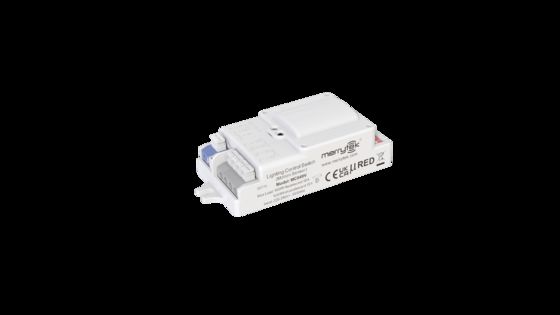

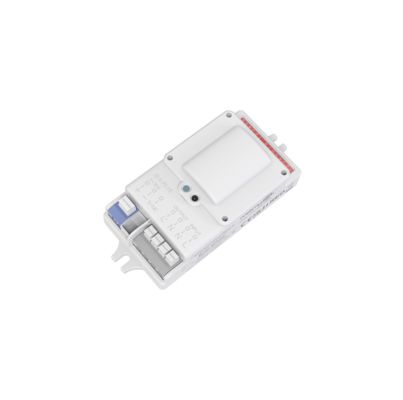

1-10V Dimmbarer Mikrowellen-Bewegungssensor für triproof Licht, maximale Montagehöhe 6m MC049V R

Herkunftsort China
Markenname Merrytek
Zertifizierung CE, RED,TUV
Modellnummer MC049V R
Min Bestellmenge 300pcs
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag + Clapboard + Karton (K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Western Union
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat
Produktdetails
Nennspannung 120-277V AC Standby-Strom ≤0,5 W (230 VAC)
Arbeitsmodus EIN/AUS 1-10V Dimmung Einbauanforderung eingebaut
Tragfähigkeit 120Vac 400W (induktiv oder ohmsch) 220Vac-240Vac 800W (induktiv oder ohmsch) 277Vac 1000W (induktiv Zertifikat CE, ROT, TÜV
Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Hervorheben

1-10V Dimmbarer Bewegungssensor

,

mit einer Breite von mehr als 20 mm

,

6m max height motion sensor

Hinterlass eine Nachricht
Produkt-Beschreibung
1-10V Dimmbarer Mikrowellen-Bewegungssensor für Tri-Proof-Leuchten, 6m maximale Montagehöhe
Merkmale
  • Standardprodukt mit 1-10V LED-Dimmtreiber, das eine 2-stufige oder 3-stufige Dimmfunktion mit einem 1-10V dimmbaren LED-Treiber erreicht, mit einem synchronen Ende
  • Erfassungsbereich, Haltezeit, Tageslichtsensor, Standby-Periode und Dimmstufe per DIP-Schalter einstellbar
  • Bequeme Verbindung für den Benutzer durch Klemmanschlüsse für Ein- und Ausgang
Technische Parameter
Eingang
Betriebsspannung 108-305V AC 50Hz/60Hz
Nennspannung 120-277V AC
Standby-Leistung ≤0,5W (230Vac)
Ausgang
Arbeitsmodus EIN/AUS 1-10V Dimmung
Lasttyp Weißlicht/Netzteil /1-10V LED-Licht
Lastkapazität 120Vac 400W (induktiv oder ohmsch)
220Vac-240Vac 800W (induktiv oder ohmsch)
277Vac 1000W (induktiv oder ohmsch)
Max. Stoßstrombelastbarkeit 30A (50% Ipeak, twidth =500uS, 230Vac Volllast, Kaltstart);
60A (50% Ipeak, twidth =200uS, 230Vac, Volllast, Kaltstart)
Dimm-Schnittstelle 1-10V Dimmung: Verfügbar
Syn-Steuerung: Verfügbar (Kann für Ein/Aus-Funktion synchronisiert werden, kann nicht für 1-10V Dimmung synchronisiert werden)
Sensorparameter
Betriebsfrequenz 5,8 GHz ±75 MHz, ISM-Band
Sendeleistung 1mW Max.
Erfassungsbereich 25%/50%/75%/100% (über zwei DIP-Schalter)
Haltezeit 5s/30s/90s/3min/20min/30min (über drei DIP-Schalter)
Standby-Dimmstufe 10% (1,4-1,6V)/20% (1,9-2,1V)/30% (2,9-3,1V)/50% (4,9-5,1V) (über zwei DIP-Schalter)
Standby-Periode 0S/5S/5min/10min/30min/1h/+∞ (über drei DIP-Schalter)
Tageslichtsensor 2 Lux/5Lux /10Lux /25Lux /50Lux /100Lux /Deaktivieren (über vier DIP-Schalter)
Erfassungsbereich (100% Empfindlichkeitsradius) Aufputzmontage 3m Höhe: 0,3m/S ≥3,5m, 1m/S ≥2,5m
Horizontale Montage 2m Höhe: 0,3m/S ≥8m, 1m/S ≥4m
Montagehöhe 3m (6m max)
3db Abstrahlwinkel 80°@XZ-Ebene 96°@YZ-Ebene
Betriebsumgebung
Betriebstemperatur -25°C~70°C
Lagertemperatur/Luftfeuchtigkeit -40°C~80°C Luftfeuchtigkeit: ≤85% (nicht kondensierend)
Zertifizierungsstandards
Sicherheitsnormen (LVD) EN61058-1, EN61058-1-2
Blitzstoß 1KV (L/N, EN61000-4-5)
EMV-Normen EN61058-1, EN61000-3-2, EN61000-3-3, EN62479, EN301489-1, EN55015, EN300440
Umweltanforderungen RoHS-konform
Zertifikat CE, RED, TUV
Weitere Spezifikationen
Eingangs-/Ausgangs-(Anschluss/Verkabelung)Spezifikation Schraubklemmen Drahtdurchmesser: 0,75-1,5mm²
Installationsanforderung Einbau
Einbaumaß 180*50*30mm
Verpackungsanforderung Luftpolsterbeutel + Trennwand + Karton (K=A)
Nettogewicht 75g
Lebensdauer 5 Jahre Garantie @Ta 230V Volllast
Funktionsdiagramme
1. Ein/Aus-Funktion (Standby-Periode "0s")
On-off function diagram
2. 2-stufige Dimmfunktion (Standby-Periode "+∞")
2-step dimming function diagram
3. 3-stufige Dimmfunktion (Standby-Periode "5s/5min/10min/30min/1h")
3-step dimming function diagram
4. Abmessungen (mm)
Product dimension diagram
5. Verkabelung
Wiring diagram
6. Struktur
Product structure diagram
DIP-Schaltereinstellungen
1. Erfassungsbereich
1 2 Einstellung
EIN EIN 100%
EIN - 75%
- EIN 50%
- - 10%
2. Haltezeit
3 4 5 Einstellung
EIN EIN EIN 5S
- EIN EIN 30s
EIN - EIN 90S
- - EIN 3min
EIN EIN - 20min
- - - +∞
3. Standby-Periode
6 7 8 Einstellung
EIN EIN EIN 0S
- EIN EIN 5S
EIN - EIN 5min
- - EIN 10min
EIN EIN - 30min
- EIN - 1H
- - - +∞
4. Tageslichtsensor
1 2 3 4 Einstellung
- - EIN EIN 2Lux
- - - EIN 5Lux
- EIN EIN - 10Lux
- - EIN - 25lux
- EIN - - 50lux
EIN - - - 100lux
- - - - Deaktivieren

Wenn auf Deaktivieren eingestellt, schaltet der Sensor das Licht bei Bewegungserkennung ein, unabhängig davon, ob ausreichend Licht vorhanden ist.

Der Tageslichtschwellenwert ist der typische Wert unter den Bedingungen einer sonnigen Umgebung, ohne Abschattung, diffuse Reflexion des Umgebungslichts.

5. 1-10V (Standby-Dimmstufe)
5 6 Helligkeit%
EIN EIN 50%
- EIN 30%
EIN - 20%
- - 10%
Initialisierung

Nach dem Einschalten schaltet der Sensor automatisch das Licht mit 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung kann der Sensor keine Bewegung erkennen.

Werkseinstellung

Erfassungsbereich: 100%, Haltezeit: 5s, Standby-Periode: 0s, Tageslichtsensor: Deaktiviert

Anwendungshinweise
  1. Der Sensor sollte von einem Elektrofachmann installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie mit der Installation, Verkabelung oder Änderung der DIP-Schaltereinstellungen beginnen.
  2. Mikrowellen können Metall nicht durchdringen. Bitte vermeiden Sie die Installation des Produkts in geschlossenen oder halboffenen Metallleuchten und stellen Sie sicher, dass sich kein Metall- oder Glasabschirmung über dem Produkt befindet. Wenn die Antenne eine Metallplatte durchdringen muss, stellen Sie sicher, dass die Oberseite des Sensors nahe an der Metallplatte liegt.
  3. Der Installationsabstand zwischen Mikrowellensensoren sollte größer als 3m sein und von Schaltern, Routern und anderen drahtlosen Geräten ferngehalten werden, um Funkstörungen zu vermeiden. Der Installationsabstand zwischen beiden sollte größer als 2m sein. Die Antennenoberfläche des Mikrowellensensors muss von der Eingangs-AC und Ausgangs-DC entfernt sein, um Störungen durch nieder-/hochfrequente Signale zu vermeiden.
  4. Langzeit-Vibrationsgeräte oder sich bewegende Objekte sollten sich nicht in der Nähe des Mikrowellensensors befinden. Das erzeugte Vibrationssignal wird als mobiles Signal für die Auslösung der Induktion betrachtet. Wenn ein Haustier im Testbereich vorbeigeht, kann der Sensor ausgelöst werden.
  5. Dieses Produkt ist für die Inneninstallation geeignet. Bei semi-outdoor- oder Außeninstallation können Wind und Regen als Auslöser für die Induktion betrachtet werden. Wenn der Sensor in einer Metallleuchte, einer metallreflektierenden Oberfläche oder einer engen, geschlossenen Umgebung installiert ist, werden die Mikrowellen wiederholt reflektiert und verursachen Fehlalarme. Bitte reduzieren Sie die Empfindlichkeit oder kontaktieren Sie den Hersteller für technischen Support.
  6. Dieses Modell ist für die Deckenmontage geeignet. Bei Wandmontage wird die Erfassungsdistanz der Mikrowelleninduktion stark erhöht, was zu Mikrowellenpenetration durch die Wand oder dazu führen kann, dass die Leuchte nicht ausgeschaltet wird. Bitte passen Sie die Empfindlichkeit um 25% an. Wenn 25% nicht verwendet werden können, vermeiden Sie die Wandmontage oder kontaktieren Sie den Hersteller für technischen Support.
  7. Produktspezifikationen und Parameter können ohne vorherige Ankündigung optimiert werden.
  8. Die Lichtempfindlichkeitsschwelle gilt für eine sonnige Umgebung, ohne Schatten und diffuse Reflexion des Umgebungslichts. Der vom Sensor erfasste Lux-Wert kann je nach Zeitraum und klimatischen Bedingungen variieren.
  9. Der Erfassungsbereich des Produkts hängt von der Bewegungsgeschwindigkeit des Objekts, der Größe des Objekts, der Installationshöhe des Produkts, dem Installationswinkel, der Installationsumgebung, dem Material der Reflexion und anderen Faktoren ab.
  10. Die in den Spezifikationen angegebenen Erfassungsdistanzen sind typische Werte, die von Testern in einer offenen Innenumgebung von 165cm/65kg ermittelt wurden.
  11. Stellen Sie den Sensor nicht in die Nähe von Objekten mit hoher Dichte, wie Metall, Glas, Mischwände usw., da der Sensor falsch auslösen kann.
  12. Sensorparameter müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden. Bitte beachten Sie die obigen Anweisungen oder kontaktieren Sie den Hersteller.
