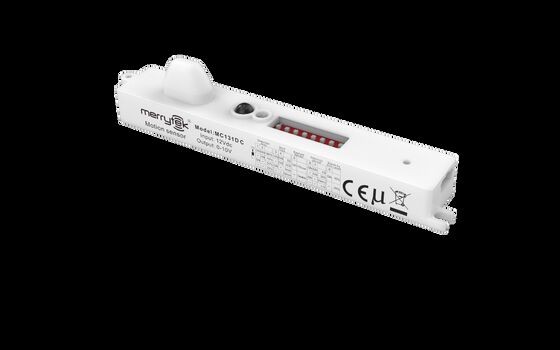

Tri-proof Leuchte Super Dünn Dimmbar Bewegungssensor Mit Flurfunktion, Parkplatznutzung MC131D C/D

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use MC131D C/D
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer MC131D C, MC131D D
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag + Trennwand + Außenbox (K=A)
Lieferzeit 1, Muster und Kleinbestellung: Innerhalb von 5 Werktagen nach Eingang Ihrer Zahlung. 2, Großbestellu
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 Stück/Monat
Produktdetails
Nennspannung 12 ± 1 VDC Welligkeitsspannung < 100mVp-p
Arbeitsfrequenz 5.8 GHz ± 75 MHz, ISM-Band Installationshöhe 3 m (maximal 5 m)
Arbeitstemperatur Eingebettet: -25~60°C Lebensdauer 5 Jahre Garantie@Ta
Hervorheben

mit einer Breite von mehr als 20 mm

,

super thin motion sensor corridor function

,

Funktion des superdünnen Bewegungssensorkorridors
Hinterlass eine Nachricht
Produkt-Beschreibung
Tri-proof Leuchte Super Dünn Dimmbar Bewegungssensor Mit Flurfunktion, Parkplatznutzung
Produktmerkmale
  • Patentierte Mini-Kopplungs-Dipolantenne
  • Langes Streifen-Gehäuse, Miniatur-Antennendesign, keine Abschattung
  • Ultra-niedrige HF-Leistung, harmlos für die menschliche Gesundheit
  • Unterstützt Fernbedienung und DIP-Schalter zur Parametereinstellung
  • Niedrige Seitenwelle, hohe Anpassungsfähigkeit an Metallumgebungen
  • Nicht beeinflusst von Temperatur, Luftfeuchtigkeit, Lärm, Luftstrom, Staub, Licht und anderen Umgebungen
Technische Parameter
Eingang
Nennspannung 12 ± 1VDC
Arbeitsstrom MC131D C: 20±2mA
MC131D D: 16±2mA
Brückenspannung < 100mVp-p
Ausgang
Ausgangssignal MC131D C: 0-10VDC Dimm-Signal
MC131D D: PWM Dimm-Signal
Tageslichtsensor
Tageslichtsensor Tageslichtpriorität
Erfassungsparameter
Arbeitsfrequenz 5,8 GHz ±75 MHz, ISM-Band
Sendeleistung 1mW Max.
Erfassungsbereich (Radius) Deckenmontage 3m Höhe: r≥4m@0,3m/s, r≥2,5m@1m/s
Horizontale Montage 2m Höhe: r≥8m@0,3m/s, r≥4m@1m/s
Testbedingungen: Produkt auf 100% Empfindlichkeit eingestellt, keine offensichtliche Abschattung in einem 60² Raum
Montagehöhe 3m (5m Max)
Umgebung
Arbeitstemperatur Integriert: -25~60°C
Lagertemperatur -40°C…80°C, Luftfeuchtigkeit ≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert CE, RED (anhängig)
Umweltanforderungen Entspricht RoHS 2.0, Reach-Anforderungen
IP-Schutzart IP20
Weitere Spezifikationen
Verkabelung 3-Pin 2,0mm Klemme
Installationsanforderungen Integrierte Installation
Verpackungsanforderungen Luftpolsterbeutel + Trennwand + Außenkarton (K=A)
Nettogewicht 13,5±2g
Lebensdauer 5 Jahre Garantie
Modellauswahl
MC131D C MC131D D
0-10VDC Dimm-Signal PWM Dimm-Signal
Tageslichtpriorität
Funktionsbeschreibung
Funktion MC131D C, MC131D D
Ein/Aus-Funktion N/A
Zweistufige Dimmfunktion N/A
Dreistufige Dimmfunktion Stand-by-Periode auf "5min/10min/30min" einstellbar
Tageslichtnutzung N/A
Tageslichtpriorität Stand-by-Periode auf "+∞" einstellbar
Produktdiagramme
Sensor dimensions and measurements diagram
Abmessungen
Sensor wiring diagram and functional connections
Verkabelung & Funktion
Sensor installation method and positioning
Montagemethode
Sensor mounting configuration and placement
Montagekonfiguration
Sensor application setup and implementation
Anwendungsaufbau
Hinweis: Achten Sie bei der Installation auf den Abstand zwischen der Mikrowellenantenne und der Lichtplatine.
Standardeinstellungen
  • Empfindlichkeit: 100%
  • Haltezeit: 5s
  • Tageslichtsensor: Deaktiviert
  • Stand-by-Periode: 15min
  • Stand-by-Dimmstufe: 0%
Initialisierungsprozess

Der Sensor schaltet das Licht beim ersten Einschalten mit 100% Helligkeit ein und nach 10 Sekunden wieder aus. Während der Initialisierungsphase werden keine externen Bewegungssignale erkannt.

Anwendungsrichtlinien
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom ab, bevor Sie mit der Installation, Verkabelung, Änderung der DIP-Schaltereinstellungen usw. beginnen.
  • Die Erfassungsdistanz wird durch die Geschwindigkeit und Größe des sich bewegenden Objekts, die Installationshöhe, den Winkel, die Offenheit der Umgebung und das Reflektormaterial beeinflusst. Spezifikationswerte sind typisch für einen 165cm/65kg Tester in einer offenen Innenumgebung.
  • Die Wandmontage erhöht die Erfassungsdistanz im Vergleich zur Deckenmontage erheblich. Reduzieren Sie die Empfindlichkeit bei Wandmontage oder kontaktieren Sie den Hersteller für Einstellungen.
  • Sensoreinstellungen müssen möglicherweise in verschiedenen Installationsumgebungen neu konfiguriert werden - siehe Anweisungen oder kontaktieren Sie den Hersteller.
  • Nur für den Innenbereich bestimmt - Außenbedingungen und umgebende sich bewegende Objekte können Fehlalarme verursachen.
  • Maximale Installationshöhe: 6 Meter (optimal: 3 Meter). Mindestabstand zwischen den Sensoren: 3 Meter.
  • Metallumgebungen können aufgrund von Mikrowellenreflexionen Fehlalarme verursachen - reduzieren Sie die Empfindlichkeit oder kontaktieren Sie uns für technischen Support.
  • Vermeiden Sie die Installation in der Nähe von bewegten Signalen wie Lüftern, Gleichstrommotoren, Abwasserrohren, Luftauslässen, um Fehlalarme zu vermeiden.
  • Mikrowellen können Metall nicht durchdringen - vermeiden Sie geschlossene/halbgeschlossene Metallleuchten und Metall-/Glasbehinderungen.
  • Die Leistung kann je nach PWM/0-10V-Treiber variieren.
  • Verwenden Sie ein DC-geregeltes Netzteil mit stabiler Ausgangsspannung, niedrigem Brückenkoeffizienten (25mA.
  • Produktspezifikationen und Parameter können ohne vorherige Ankündigung optimiert werden.
