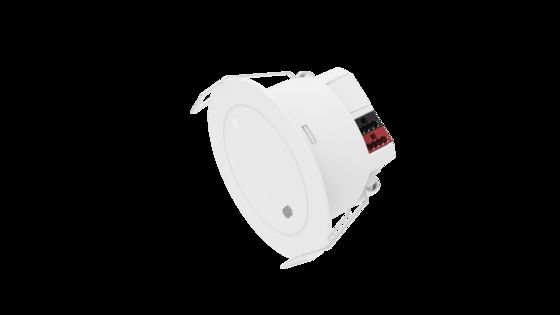

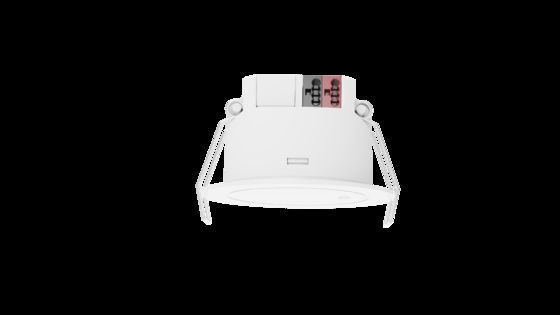

KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie

  • KNX approved 5.8GHz high frequency detector ON/OFF motion detector with 5-year warranty
  • KNX approved 5.8GHz high frequency detector ON/OFF motion detector with 5-year warranty
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer MSA237K 99 D
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Arbeitsspannung 21–30 VDC Arbeitsmodus KNX-intelligente Kommunikation
Montagehöhe 2-4m Lebensdauer 5 Jahre Garantie@Ta 230V Volllast
Arbeitskraft ≤ 1W Funktion Hochfrequenzdetektor
KNX-zertifiziert Ja Montage Ebene Montage
Hervorheben

KNX zugelassener Bewegungssensor mit 5

,

8 GHz

,

Sensor für Hochfrequenz-Präsenzdetektor
Hinterlass eine Nachricht
Produkt-Beschreibung
KNX-zertifizierter 5,8-GHz-Hochfrequenzdetektor EIN/AUS-Bewegungsmelder mit 5 Jahren Garantie
Parameter
Eingang/Ausgang
KNX-Busspannung 21-30V DC
KNX-Busstrom 8±1mA
Sensorparameter
Arbeitsfrequenz 5,8 GHz±75 MHz
Sendeleistung 5 mW Max
Erfassungsbereich ETS-Einstellung: 1 % - 100 %
Haltezeit ETS-Einstellung: 3S-7200S
Erfassungsreichweite (100 % Erfassungsbereich, Radius) Hauptbewegung (3 m Installationshöhe): 3,5±0,5 m (basierend auf einem Test in einem offenen Bereich von 41㎡ und kann sich aufgrund unterschiedlicher Räume und Personen ändern)
Fernbedienung Unterstützung
Montagehöhe 2-4 m, typischer Wert: 3 m
3dB-Öffnungswinkel 90° (XZ-Feld)
95° (YZ-Feld)
Anwendungsumgebung
Einbau-Lochgröße Φ50-55mm
Arbeitstemperatur 0℃...+50℃
Lagertemperatur -40℃...80℃, Luftfeuchtigkeit: ≤85 % (nicht kondensierend)
Zertifizierungsstandard
Zertifikat FCC/RED
Umweltanforderungen Konform mit RoHS
IP-Schutzart IP20
Garantie 3 Jahre (nur für Produktqualitätsprobleme bei Innenanwendung)

N/A bedeutet nicht verfügbar

Produktfunktion
KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie 0
Abmessungen
KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie 1
Verkabelung
KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie 2
Verkabelungsvorschlag:
  • KNX-Bus-Verkabelung in Reihe bis zum Ende, Stern- oder Baumverkabelung wird nicht empfohlen, um die Stabilität der Signalübertragung zu gewährleisten.
  • Für die KNX-Bus-Verkabelung wird ein KNX-Standard-EIB-geschirmtes Kabel oder ein Netzwerkkabel der Kategorie 6 empfohlen; die Länge der Bus-Verkabelung sollte 400 Meter nicht überschreiten, und die Anzahl der an einen Bus angeschlossenen Sensoren sollte 12 nicht überschreiten.
  • Die Anzahl der an einen Bus angeschlossenen Sensoren muss die Strombelastbarkeit der Stromversorgung vollständig berücksichtigen, d. h. die Summe der Ströme aller KNX-Geräte (einschließlich Sensoren) darf den Laststrom der KNX-Stromversorgung nicht überschreiten.
Erfassungsbereich
KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie 3
Initialisierung

Befolgen Sie nach dem Routing der physikalischen Adressen und dem Einstellen der Kanalparameter diese Schritte:

  1. Bus-Schnittstelle anschließen
  2. Bus und Hilfsstrom einschalten (Hinweis: Bitte stellen Sie sicher, dass das Produkt über eine Hilfsstromversorgung verfügt, da das Gerät sonst möglicherweise nicht ordnungsgemäß funktioniert)
  3. Drücken Sie den Programmierschalter des Produkts, und die LED-Leuchte leuchtet rot
  4. Verwenden Sie die Busschnittstelle, um die physikalische Adresse über die ETS-Software herunterzuladen. Die Programmier-LED-Leuchte erlischt, um anzuzeigen, dass der Download der physikalischen Adresse erfolgreich abgeschlossen wurde
  5. Laden Sie die Anwendung herunter, nachdem Sie die erforderlichen Anwendungsparameter eingestellt haben
  6. Nach dem Herunterladen der Anwendung wird das Produkt initialisiert. Während der Initialisierung ist die Erkennungsfunktion deaktiviert. Nach 20 Sekunden ist die Initialisierung abgeschlossen, und das Produkt arbeitet normal
Hinweis: Bitte verwenden Sie die neueste Version von ETS 5 oder 5.7.2. Bitte fordern Sie die ETS-Konfigurationsdatei dieses Sensors von unseren Vertriebsmitarbeitern an.
Werkseitige Standardeinstellung

Erfassungsbereich: 100 % Haltezeit: 5S Kontrollleuchte: offen

Fernbedienung MH18
KNX zugelassener 5,8 GHz-Hochfrequenzdetektor ON/OFF Bewegungsdetektor mit 5-Jahresgarantie 4
Aufgrund der Komplexität der Produkttechnologie und der Unterschiede in der Anwendungsumgebung ist es schwierig, eine vollständig genaue oder vollständige Beschreibung zu gewährleisten, daher dient diese Spezifikation nur als Referenz für den Benutzer. Wir behalten uns das Recht vor, Änderungen an den Produktspezifikationen vorzunehmen, ohne den Benutzer zu benachrichtigen, und übernehmen keine Zusagen und Garantien im rechtlichen Sinne. Gleichzeitig ermutigt unser Unternehmen die Benutzer, den Inhalt unserer Spezifikationen nach der Verwendung unserer Produkte zu ergänzen oder zu ändern.
