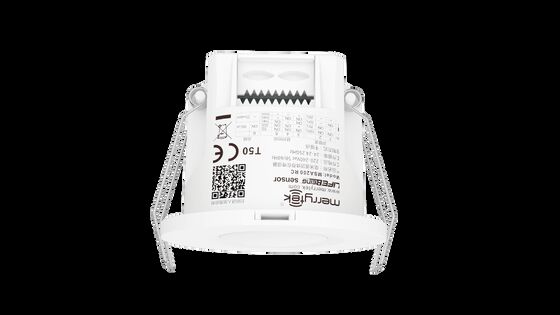

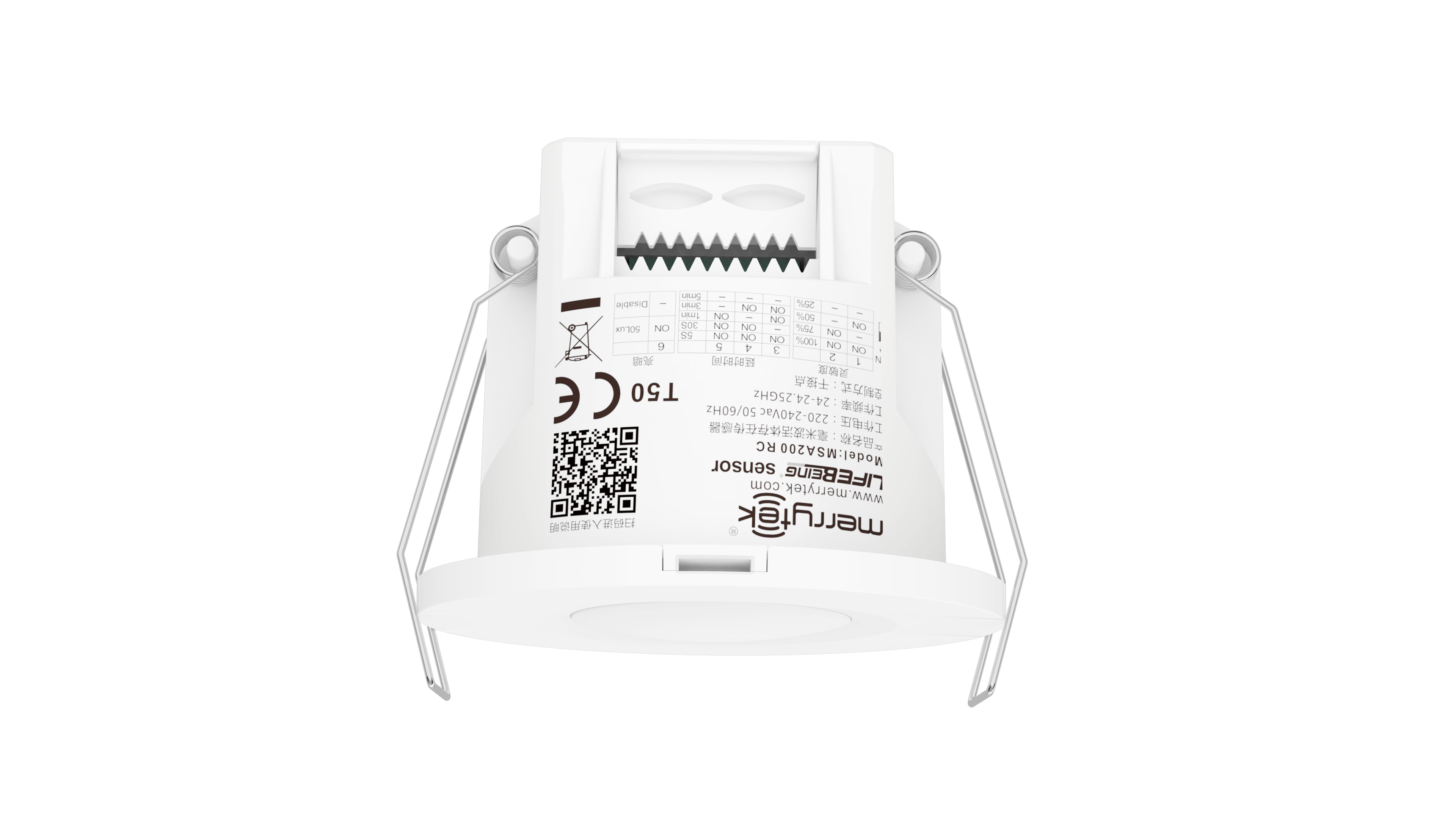

24 GHz-Besetzungsmelder mit NO-Kontakt und NC-Kontakt mit Wechselstrom-Eingang
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE, UKCA |
| Modellnummer | MSA200 RC |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Farbschachtel + K=K Karton |
| Lieferzeit | 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10000 PCs/Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Arbeitsspannung | 220-240Vac 50Hz | Arbeitsmodus | NO-Kontakt und NC-Kontakt |
|---|---|---|---|
| Montagehöhe | 20,5-4,0 m | Lebensdauer | 5 Jahre Garantie@Ta 230V Volllast |
| Version | Präsenzmelder | Lasttyp | Widerstand, Spannung ≤ 36 Vdc, Strom: max. 50 mA |
| Arbeitsfrequenz | 24 GHz bis 24,25 GHz | IP-Bewertung | IP20 |
| Hervorheben | 24 GHz-Besetzungsmelder mit Wechselstrom-Eingang,NO-Kontakt-Präsenzdetektor,NC-Kontakt-Besetzungs-Sensor |
||
Produkt-Beschreibung
24GHz-Besetzungsmelder mit keinem Kontakt und NC-Kontakt mit Wechselstrom-Eingang
Dieser eingebaute Trockenkontakt-Besetzungsmelder nutzt 24 GHz Millimeterwellen-Radar-Technologie, um Bewegung, leichte Bewegung und Atemsignale zu erkennen.eine genaue Erkennung der menschlichen Anwesenheit bei gleichzeitiger Unterscheidung zwischen menschlichen und nichtmenschlichen Zielen ermöglichen.
Wesentliche Merkmale
- Fortgeschrittene Erkennungstechnologie, die Bewegungen, leichte Bewegungen und Atemsignale erkennen kann
- Die Verlagerung der Rohrleiter durch die Rohrleiter sorgt für einen leisen Betrieb, ideal für Hotelanwendungen
- Kompakte Installationsgröße geeignet für intelligente Gebäude, intelligente Hotels, intelligente Büros und Präsenzerkennungssysteme
- 24-24,25 GHz (ISM-Band) Millimeterwellenradar ohne Störungen für 5G-WLAN und ohne Durchdringung durch feste Wände
Technische Parameter
| Kategorie der Parameter | Parameter | Spezifikation |
|---|---|---|
| Eingang/Ausgang | Spannungsbereich | 220-240 V Wechselstrom 50 Hz |
| Nennspannung | 220 V Wechselstrom | |
| Arbeitsstrom | 50 mA max. | |
| Arbeitsleistung | ≤ 1 W | |
| Sensorparameter | Arbeitsfrequenz | 24 GHz -24,25 GHz, ISM-Band |
| Übertragungskraft | 5mW Max. 3dBm Max. | |
| Nachweisbereich | 100% / 75% / 50% / 25% (mit Fernbedienung MH10 oder DIP-Schalter eingestellt) | |
| Halte Zeit | 5s/30s/1min/3min/5min/10min/20min (von Remote eingestellt) oder 5s/30s/1min/3min/5min (von DIPs eingestellt) | |
| Taglichtsensor | 50Lux/Deaktivieren (durch DIPs eingestellt) oder 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren (durch Fernbedienung MH10) | |
| Detektionsbereich (100% der Detektionsfläche, Radius) | Bewegung: 4-5 m (in 3 m Höhe) Kleine Bewegung: 4-5 m (auf 3 m Höhe) Anwesenheit: 3-4 m (auf 3 m Höhe) | |
| Umwelt | Betriebstemperatur | 0°C...+50°C |
| Speichertemperatur | -40°C bis 80°C Luftfeuchtigkeit: ≤ 85% (nicht kondensierbar) | |
| IP-Bewertung | IP20 | |
| Zertifikatsstandard | Bescheinigung | FCC/RED |
| Umweltanforderung | RoHS |
Erkennungsfunktionen
Der Sensor erkennt menschliches Gehen, leichte Bewegungen (wie Körperbewegung, Drehen des Kopfes und andere kleine Bewegungen) und Atmung, um die Erkennung menschlicher Präsenz in Nichtschlafzuständen zu ermöglichen.
- Bewegungssignal:Große Bewegungen, die die Aktivierung des Sensors im Erkennungsbereich auslösen
- Leichtes Bewegungssignal:Sehr kleine Bewegungen, einschließlich Vorwärtslehnen, Zurücklehnen, Körperschwingungen, Kopfschütteln, Tippen und Mobiltelefonnutzung
- Atemsignal:Erkennung von Atemmustern durch Abdominal- und Brustkavitätsvergrößerung
Abmessungen (Einheit: mm)
Kabeldiagramm
Innenstruktur
Installationsanleitung
Fließbefestigung
- Mach ein 55-mm-Loch in die Decke.
- Entfernen Sie die Crimping-Abdeckung mit einem Flachkopf-Schraubendreher
- Verbinden Sie den Draht mit dem Terminal
- Installieren Sie die Drahthülle und drücken Sie den Draht sicher
- Biegen Sie die Federklemme nach hinten, um in das vorgeöffnete Deckenloch zu drücken
- Sicherstellung einer stabilen und zuverlässigen Installation
Oberflächenmontage
- Schneiden Sie die reservierte dünne Wand für den Faden
- Das Produkt mit passenden Schrauben an der Zielmontagefläche befestigen
- Verbinden Sie den Eingangsdraht mit dem Verkabelungsterminal und schließen Sie die Abdeckung fest
- Entfernen Sie die obere Abdeckung mit einem Schraubendreher
- Anpassen der DIP-Schalter und Parameter, dann ersetzen Sie die obere Abdeckung
- Drücken Sie das Produkt in den Deckensitz, bis die Schnalle fest befestigt ist
- Um zu entfernen, setzen Sie einen Schraubendreher mit flacher Klinge in die Abmontage Lücke und nach unten zu drücken
- Sicherstellung der Stabilität und Zuverlässigkeit nach der Installation
Erkennungsmuster
Wichtige Anmerkungen:
- Das Erkennungsspektrum hängt von der Größe der Person, dem Material, der Abdeckungsdicke und Umweltfaktoren ab
- Millimeterwellensignale können nichtmetallische Materialien wie Glas und dünne Wände durchdringen, aber nicht dicke belastbare Wände oder Metalltüren
Einstellungen der Fernbedienung
Fernbedienungseinstellungen unterstützen die Anpassung der Empfindlichkeit, die Verzögerungskonfiguration, die ON/OFF-Steuerung, die Zurücksetzungsfunktionen, die Bewegungseinstellungen des Sensors und das Schalten der Anzeigeleuchte.
Initialisierungsprozess
Nach dem ersten Einschalten tritt der Sensor 20 Sekunden lang in den Selbsttestmodus ein, bevor er zum normalen Betrieb übergeht.keine äußeren Bewegungssignale erkannt und Fernbedienungssignale empfangen werden.
Standardeinstellungen der Fabrik
- Entdeckungsbereich: 100%
- Wartezeit: 1 Minute
- Taglichtsensor: Deaktiviert
- Anzeigelicht: aktiviert
DIP-Schalter-Einstellungen
Einstellungen des Erkennungsbereichs
| Schalter 1 | Schalter 2 | Nachweisbereich |
|---|---|---|
| An | An | 100% |
| - | An | 75% |
| An | - | 50% |
| - | - | 25% |
Halten Sie die Zeiteinstellungen an
| Schalter 3 | Schalter 4 | Schalter 5 | Halte Zeit |
|---|---|---|---|
| An | An | An | Fünf Sekunden. |
| - | An | An | 30 Sekunden. |
| An | - | An | 1 Minute |
| An | An | - | 3 Minuten. |
| - | - | - | Fünf Minuten. |
Einstellungen des Tageslichtsensors
| Schalter 6 | Lichtpegel |
|---|---|
| An | 50 Lux |
| - | Deaktivieren |
Auf "deaktiviert" eingestellt, schaltet sich die Leuchte bei Bewegung, unabhängig vom Umgebungslichtpegel, ein.
Anwendungsrichtlinien
- Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden
- Bewahren Sie sie fern von großen Metallplatten, Glas und dichten Materialien, um eine falsche Auslösung zu verhindern
- Vermeiden Sie die Installation in der Nähe von Hochstromkreisen, die den Betrieb des Produkts beeinträchtigen können.
- Bei der Installation mehrerer Antennen muss sichergestellt werden, dass die Antennenflächen parallel und mehr als 1 m voneinander entfernt sind.
- Vermeiden Sie die Antennenoberflächen, die auf Wechselstromversorgungen und Hochleistungsgeräte gerichtet sind
- Vermeiden Sie langfristig schwingende Gegenstände in der Nähe des Produkts
- Verhindern Sie, dass unnötiges Licht das Fenster des Helligkeitssensors beleuchtet.
- Auswahl des geeigneten Detektionsbereichs anhand der Raumgrößen:
- 25% für Räume mit einer Länge von 2 m oder weniger (Badezimmer, Wohnzimmer)
- 50% für Räume mit einer Länge von etwa 3 m (Badezimmer, Flure, Wohnzimmer)
- 75% für Räume von etwa 4 m (kleine Büros, Tagungsräume, Bibliotheken)
- 100% für Räume von mindestens 5 m (große Büros, Tagungsräume, Bibliotheken)
- Die Entfernung der Erkennung variiert je nach Bewegungsgeschwindigkeit, Objektgröße, Installationshöhe, Winkel und Umweltfaktoren
- Produktspezifikationen und -parameter können ohne vorherige Ankündigung optimiert werden
