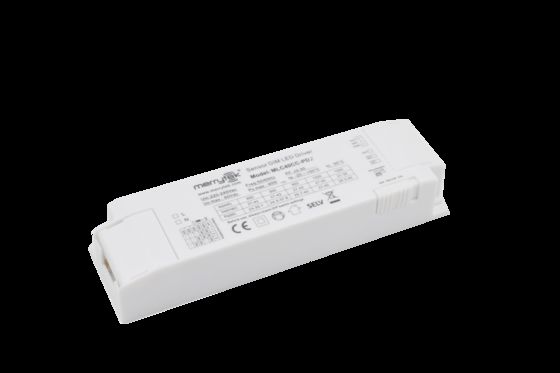

40W isolierter Sensor-DIM-LED-Treiber mit Farbtemperaturauswahl, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE、UKCA、SAA
Modellnummer MLC40CC-PD2
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen PE-Taschen, Karton
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Spannungswelle 220-240Vac 50Hz /60Hz Standby-Strom ≤0,5W (ohne Ausstattung mit Sensor-Split-Kopf)
Leistungsfaktor ≥0,95 (230 V Max. Last) Einflussstrom ≤ 30A ((100us Halbstrom) @ 230V Wechselstrom
Arbeitsmodus CC IP-Bewertung IP20
Lebensdauer 5 Jahre Garantie@Ta50/TC70℃，230V Volllast
Hervorheben

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Hinterlass eine Nachricht
Produkt-Beschreibung
40W isolierter Sensor-DIM-LED-Treiber mit Farbtemperaturauswahl, 900-1050mA
Produktmerkmale
  • Isolierter zweistufiger Schaltungsrahmen, volle Dimmung und flimmerfrei
  • Unterstützt DIP-Schalter zur Einstellung der Stromstärke; Schiebeschalter zur Auswahl von CC/CW/WW
  • Unterstützt 8,5V Hilfsstromversorgung, mit geteiltem Sensor-Kopf kann integrierte Sensorfunktion erreicht werden
  • Ausgestattet mit PWM-Dimmsteuerungsanschluss
  • Geeignet für verschiedene Mikrowellensensoren oder drahtlose Smart-Module
Parameter
Eingang
Nennspannung 220-240V AC 50Hz/60Hz
Standby-Leistung ≤0,5W (ohne geteilten Sensor-Kopf)
Überspannung 1KV(L/N,EN61000-4-5)
Leistungsfaktor ≥0,95 (230V Max. Last)
Eingangsstrom ≤0,23A @230VAC Volllast
Einschaltstrom ≤30A(100us Halbstrom)@230V AC
Arbeitseffizienz ≥86% (230V Max. Last)
Ausgang
Arbeitsmodus CC
Lasttyp LED
Flimmern ≤5%
Konstantstromgenauigkeit Konstantstromgenauigkeit ±5%
Hilfs-Treiberparameter 8,5 ±0,5VDC Strom: 100mA Max
Leerlauf-Ausgangsspannung 60VDC Max
Volllastleistung 40W Max
Laststrom 900mA/950mA/1000mA/1050mA
Last-Ausgangsspannungsbereich 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Anforderungen an den Schutz bei Anomalien
Schutzmodus Eingangsüberspannungsschutz; Eingangs-Leerlaufschutz; Eingangskurzschlussschutz
Umweltanforderungen
Betriebstemperatur Intern: -25…+60°C
Tcase-max 85°C
Lagertemperatur/Luftfeuchtigkeit -40°C…+80°C Luftfeuchtigkeit: ≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifikat CE,UKCA,SAA
Umweltanforderung RoHS2.0, Reach-Anforderung
Sicherheitsstandards (LVD) EN61347-1, EN61347-2-13
EMV-Standards EN55015, EN61547, EN61000-3-2, EN61000-3-3
Stoßspannung Primär zu Sekundär: 3,75KVAC
IP-Schutzart IP20
Produktkategorie Klasse II
Sonstiges
Verdrahtungsmethode Druckklemme, Drahtdurchmesser: 0,5-1,0mm²
Installation Einbau
Verpackung PE-Beutel mit Trennwand, Karton (K=A)
Nettogewicht 135 ±5g
Lebensdauer 5 Jahre Garantie bei Ta50/TC70°C, 230V Volllast
Produktinformationen
Verdrahtung und Funktion
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Abmessungen (Einheit: mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Parameterkurve
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Lebensdauer-Kurve
Life time curve for 40W Isolated Sensor DIM LED Driver
Ausgangsstrom-Einstellung
Ausgangsstrom Spannungsbereich S1 S2
1050mA 20-38V EIN EIN
1000mA 20-40V EIN -
950mA 20-42V - EIN
900mA 20-42V - -
Initialisierung

Nach dem Einschalten ist die Helligkeit halb, und nach dem Selbsttest wird die Helligkeit über die 0-10V-Port-Spannungseinstellung eingestellt (bei voller Helligkeit ausgesetzt).

Standardeinstellung

Stellen Sie die entsprechende Stromstärke gemäß der Bestellung oder dem Kundenwunsch ein.

Anwendungshinweise
  • Bitte verwenden Sie dieses Produkt gemäß den Spezifikationen. Bei Verwendung außerhalb der Einsatzbedingungen kann es zu Ausfällen kommen.
  • Das Produkt sollte von einem Elektrofachmann installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie die DIP-Schalter installieren, verdrahten oder die Einstellungen ändern.
  • Die Last-LED-Kette muss zuerst angeschlossen werden, und dann schalten Sie die Eingangsleistung ein, da sonst die LED-Kette beschädigt werden kann.
  • Nachdem die Eingangsleistung des LED-Treibers ausgeschaltet ist, gibt es eine Restspannung am Ausgang, die etwa 3 Minuten lang aufrechterhalten werden kann.
