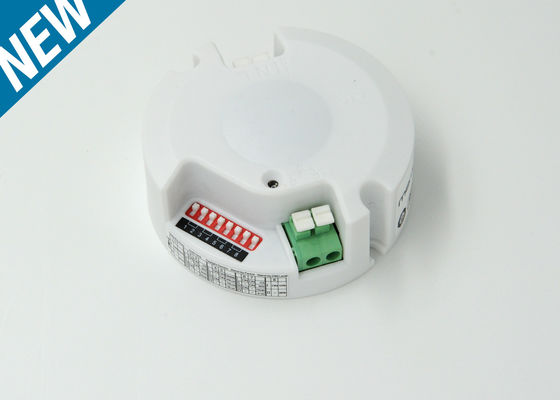

MLC18C-N 18W integrierter Sensor-LED-Treiber für LED-Deckenleuchte, EIN - AUS / Dimmung MLC18C-N

Herkunftsort	China
Markenname	Merrytek
Zertifizierung	CE
Modellnummer	MLC18C-N
Min Bestellmenge	100PCS
Preis	Verhandlungsfähig
Verpackung Informationen	Bubble Bag+Clapboard + Karton(K=A)
Lieferzeit	1, Probe und kleiner Auftrag: Innerhalb 5 Werktage, nachdem Ihre Zahlung empfangen worden ist. 2, Gr
Zahlungsbedingungen	T / T oder Western Union oder Paypal
Versorgungsmaterial-Fähigkeit	10.000 Stück pro Monat

Produktdetails

Produktname	18W integrierter Sensor-LED-Treiber	Ausgangsstromkonstante	300mA/350mA
Ausgangsspannung	60 Vdc max.	Standby-Strom	≤ 1W
Standby-DIM-Ebene	10% /25%	Arbeitstemperatur	-25°C... +50°C
Isolationsklasse	Klassifizierung Ⅱ	Zertifikat	CE
Schutzklasse	IP20
Hervorheben	hohe Leistungsfähigkeit führte Fahrer , LED-Instrumententafel-Leuchte Fahrer , LED-Decken-Lichtsensor-Fahrer

Hinterlass eine Nachricht

Produkt-Beschreibung

MLC18C-N 18W integrierter Sensor-LED-Treiber für LED-Deckenleuchte, EIN - AUS / Dimmung

1, Standby-Leistung ≤1W
2, Unterstützt Montagehöhen bis zu 6m Max.
3, Standby-Dimmstufe ist optional, 10%/ 25%.
4, Arbeitsmodus: Automatisches Ein-/Ausschalten oder Dimmen durch Bewegung und Umgebungslichtstärke.
5, Kompakte Größe erleichtert die Installation der Treiber in Leuchten und ermöglicht eine einfachere Lichtstruktur.

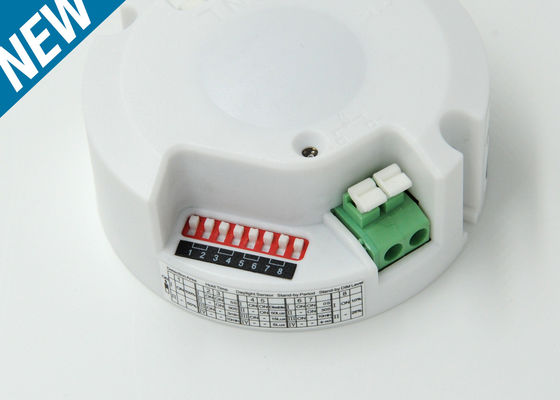

6, Erfassungsbereich, Zeitverzögerung, Tageslichtschwelle, Standby-Dimmzeit und Standby-Dimmstufe können über DIP-Schalter eingestellt werden.
7, Sensor DIM LED-Treiber, ursprünglich von Merrytek entwickelt, sind innovative Produkte, die einen HF-Bewegungsdetektor, einen Tageslichtsensor und eine LED-Stromversorgung integrieren.

Spezifikationen

Eingang	Betriebsspannungsbereich	198-264V AC, 50Hz/60Hz
	Nennspannung	220-240V AC, 50Hz/60Hz
	Eingangsstrom	0.11A MAX
	Lastleistung	≥0.90 (230V Volllast)
	Standby-Leistung	≤1W
	Arbeitseffizienz	85% Max.@230V AC (Volllast)

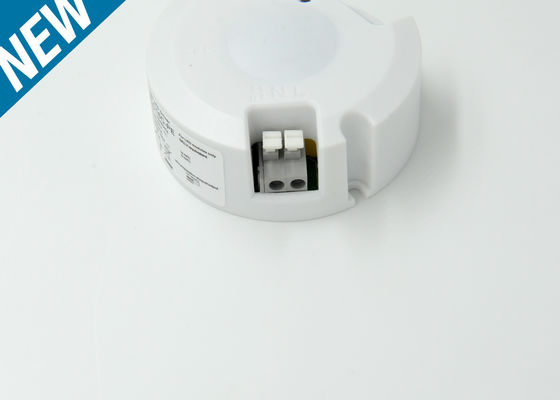

	Verdrahtungsmethode	Druckklemme, Drahtdurchmesser: 0,5-0,75mm²
Ausgang	Arbeitsmodell	Konstantstrom
	Lasttyp	LED
	Leerlauf-Ausgangsspannung	60V DC Max
	Volllastleistung	16W Max
	Last-Ausgangsspannungsbereich	24-53V DC
	Last-Ausgangsstrom	300mA/350mA
	Verdrahtungsmethode	Druckklemme, Drahtdurchmesser: 0,5-0,75mm²
Sensorparameter	Betriebsfrequenz	5,8 GHz ±75 MHz, ISM-Band.
	Sendeleistung	0,5mW Max.
	Haltezeit	5S/ 1min /5min/10min
	Standby-DIM-Stufe	10%/25%
	Standby-Periode	0S/1min /10min/ +∞
	Erfassungsbereich	50%/100%
	Tageslichtsensor	5Lux / 25Lux /50Lux / Deaktivieren
	Tageslicht Ein/Aus	N/A
	Erfassungsradius	4-6m (Montagehöhe 3m) (siehe Anmerkung 2)
	Montagehöhe	6m Max.
	Erfassungswinkel	150° (Wandmontage), 360° (Deckenmontage)
Drahtlosmodul	Betriebsfrequenz	N/A
	Sendeleistung	N/A
	Übertragungsdistanz	N/A
	Modulationsmodus	N/A
	Anzahl der Kodierung	N/A
Betrieb Umgebung	Betriebstemperatur	-25°C…+50°C
Betrieb Umgebung	Lagertemperatur	-40°C…+80°C (Luftfeuchtigkeit: 85% nicht kondensierend)
Zertifizierungsstandards	Sicherheitsstandards	EN61347-1, EN61347-2-13
	EMV-Standards	EN55015, EN61547, EN61000-3-2, EN61000-3-3
	UmweltAnforderung	RoHS-konform
	Zertifikat	CE
	IP-Schutzart	IP20
	Schutzklasse	Klasse II
	Installation	Eingebaut
	Abmessungen	Φ68mm, H 26mm
	Nettogewicht	60,1g
	Verpackung	Blasbeutel + Trennwand + Karton (K=A)
	Lebensdauer	30.000h @Ta 230V Volllast
Hinweis 1. "N/A" bedeutet nicht verfügbar. 2. Der Erfassungsbereich wird durch das Volumen des sich bewegenden Objekts und die Bewegungsgeschwindigkeit beeinflusst. Der Erfassungsbereich wird von einer 165 cm großen Person getestet, die sich mit einer Geschwindigkeit von 0,5 m/s bewegt.

Abmessungen (mm)

MLC18C-N 18W integrierter Sensor-LED-Treiber für LED-Deckenleuchte, EIN - AUS / Dimmung MLC18C-N

Schaltplan

*Der Sensor ist für den Anschluss von nur einer Last ausgelegt. Der Anschluss von mehr als einer Last kann den Sensor beschädigen.

Struktur

Erfassungsmuster

Deckenmontage

Deckenmontagehöhe: 3m

Empfindlichkeit: 100%/50%

Deckenmontagehöhe: 6m

Empfindlichkeit: 100%/50%
