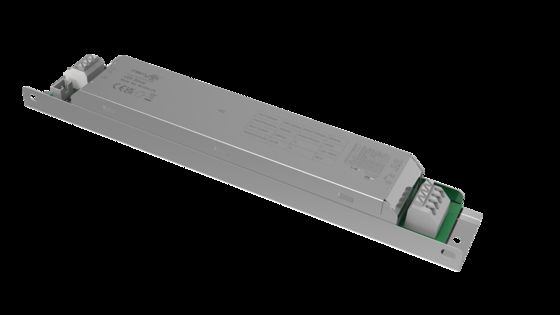

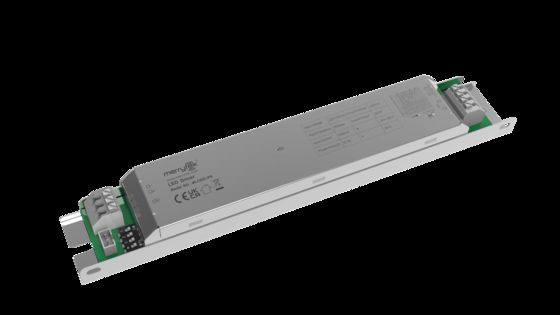

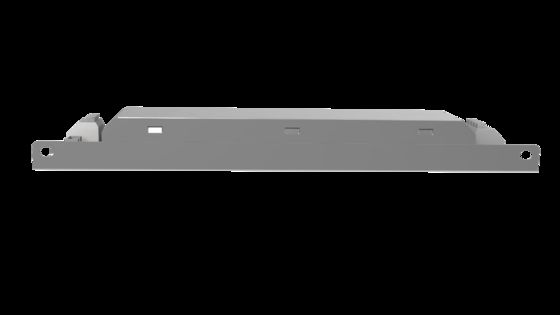

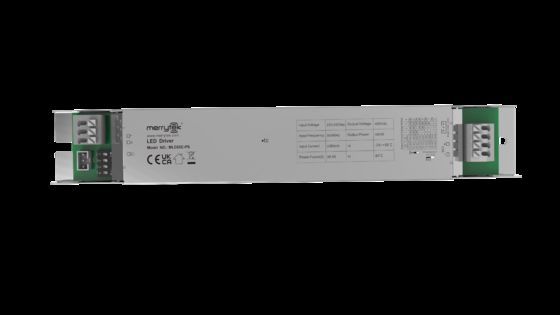

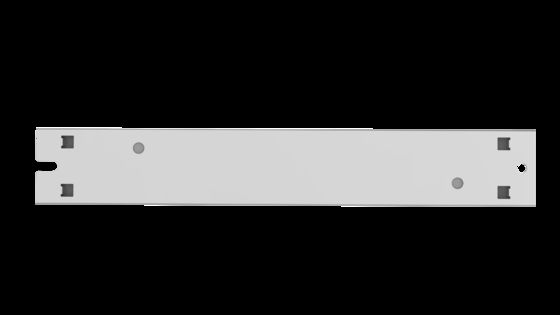

65W isolierter Sensor-DIM-LED-Treiber, mit PWM-Dimmklemme, 1200-1600mA Strom MLC65C-PS

Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE、UKCA、SAA
Modellnummer MLC65C-PS
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen PE-Beutel mit Schindeln, Karton (K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Spannungswelle 220-240Vac 50Hz/60Hz Standby-Strom ≤0,5 W (ausgerüstet mit Merrytek 5,8 GHz Sensor-Split-Head)
Leistungsfaktor ≥0,95 (230 V Max. Last) Arbeitsmodell Konstantstrom
Flicker ≤5 % IP-Bewertung IP20
Lebensdauer 5 Jahre Garantie@Ta 230V Volllast
Hervorheben

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver

Hinterlass eine Nachricht
Produkt-Beschreibung
65W isolierter Sensor-DIM-LED-Treiber, mit PWM-Dimmklemme, 1200-1600mA Strom
Produktmerkmale
  • Isolierter Zweistufen-Schaltungsrahmen, volle Dimmung und flimmerfrei
  • Unterstützt DIP-Schalter zur Einstellung der Stromstufe
  • Unterstützt 12V Hilfsstromversorgung, mit geteiltem Sensor-Kopf kann integrierte Sensorfunktion erreicht werden
  • Ausgestattet mit PWM-Dimmsteueranschluss
  • Geeignet für verschiedene Mikrowellensensoren oder drahtlose Smart-Module
Parameter
Produktserie MLC60C-PS
Nennspannung 220-240V AC 50Hz/60Hz
Standby-Leistung ≤0,5W (ausgestattet mit Merrytek 5,8-GHz-Sensor-Split-Kopf)
Überspannung 1KV(L/N,EN61000-4-5)
Leistungsfaktor ≥0,95 (230V Max. Last)
Eingangsstrom ≤0,23A @230VAC Volllast
Einschaltstrom <20A(100us Halbstrom)@230V AC
Arbeitseffizienz ≥86% (230V Max. Last)
Ausgang
Arbeitsmodus CC
Lasttyp LED
Flimmern ≤5%
Konstantstromgenauigkeit Konstantstromgenauigkeit ±5%
Parameter der Hilfsstromversorgung 12VDC Strom: 100mA Max
Leerlauf-Ausgangsspannung 60VDC Max
Volllastleistung 65W Max
Laststrom 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Last-Ausgangsspannungsbereich 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Anforderungen an Anomalie-Schutz
Schutzmodus Überspannungsschutz am Eingang | Leerlaufschutz am Eingang | Kurzschlussschutz am Eingang
Umweltanforderungen
Betriebstemperatur Integriert: -25...+50°C
Maximale Gehäusetemperatur (Tc) 85°C
Lagertemperatur/Luftfeuchtigkeit -40°C...+80°C Luftfeuchtigkeit: ≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifikat CE,UKCA,SAA
Umweltanforderung RoHS2.0, Reach-Anforderung
Sicherheitsstandards (LVD) EN61347-1, EN61347-2-13
EMV-Standards EN55015, EN61547, EN61000-3-2, EN61000-3-3
Stoßspannung Primär zu Sekundär: 3,75KVAC Primär zu Erde: 1,5KVAC
IP-Schutzart IP20
Produktkategorie Klasse I
Sonstiges
Verdrahtungsmethode Druckklemme, Drahtdurchmesser: 0,5-1,0mm²
Installation Integriert
Verpackung PE-Beutel-Trennwand, Karton (K=A)
Nettogewicht 225±5g
Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Kombination von Split-Köpfen
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Produktinformationen

Verdrahtung und Funktion

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Abmessungen (Einheit: mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Parameterkurve
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Lebensdauer-Kurve
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Ausgangsstrom-Einstellung
Ausgangsstrom Spannungsbereich S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Initialisierung

Beim Einschalten leuchtet es konstant. Wenn der Sensor konfiguriert ist, ändert er sich entsprechend dem Status des Sensors.

Standardeinstellung

Stellen Sie die entsprechende Stromstufe gemäß der Bestellung oder dem Kundenwunsch ein.

Anwendungshinweise
  • Bitte verwenden Sie dieses Produkt gemäß den Spezifikationen. Bei Verwendung außerhalb der Einsatzbedingungen kann es zu Ausfällen kommen.
  • Das Produkt sollte von einem Elektrofachmann installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie installieren, verdrahten oder die DIP-Schalter einstellen.
  • Die Last-LED-Kette muss zuerst angeschlossen werden, und dann schalten Sie die Eingangsleistung ein, da sonst die LED-Kette beschädigt werden kann.
  • Nachdem die Eingangsleistung des LED-Treibers ausgeschaltet ist, verbleibt eine Restspannung am Ausgang, die etwa 3 Minuten lang aufrechterhalten werden kann.
