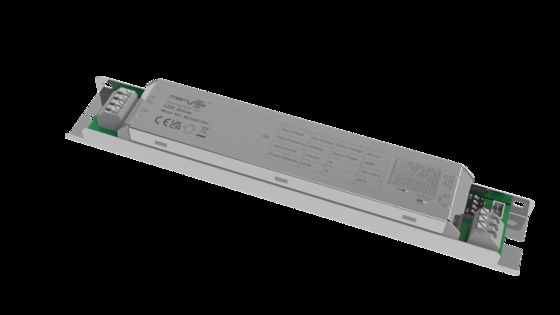

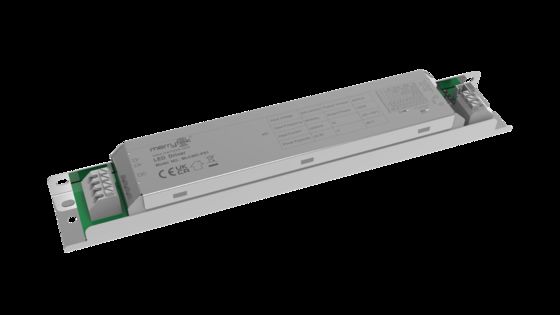

45W Isolierter Sensor DIM Led Treiber mit PWM-Dimmterminal, 600-1050mA Strom MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE、UKCA、SAA
Modellnummer MLC40C-PS1
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen PE-Beutel mit Schindeln, Karton (K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Spannungswelle 220-240Vac 50Hz/60Hz Standby-Strom ≤0,5 W (ausgerüstet mit Merrytek 5,8 GHz Sensor-Split-Head)
Leistungsfaktor ≥0,95 (230 V Max. Last) Arbeitsmodell Konstantstrom
Flicker ≤5 % IP-Bewertung IP20
Lebensdauer 5 Jahre Garantie@Ta 230V Volllast
Hervorheben

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Hinterlass eine Nachricht
Produkt-Beschreibung
45W isolierter Sensor-DIM-LED-Treiber, mit PWM-Dimmklemme, 600-1050mA Strom
Produktmerkmale
  • Isolierter Zweistufen-Schaltungsrahmen, volle Dimmung und flimmerfrei
  • Unterstützt DIP-Schalter zur Einstellung der Stromstufe
  • Unterstützt 12V Hilfsstromversorgung, mit geteiltem Sensor-Kopf kann integrierte Sensorfunktion erreicht werden
  • Ausgestattet mit PWM-Dimmsteueranschluss
  • Geeignet für verschiedene Mikrowellensensoren oder drahtlose Smart-Module
Technische Parameter
Produktserie MLC40C-PS1
Nennspannung 220-240V AC 50Hz/60Hz
Standby-Leistung ≤0,5W (ausgestattet mit Merrytek 5,8-GHz-geteiltem Sensor-Kopf)
Überspannung 1KV (L/N, EN61000-4-5)
Leistungsfaktor ≥0,95 (230V Max. Last)
Eingangsstrom ≤0,23A @230VAC Volllast
Einschaltstrom <20A (100µs Halbstrom)@230V AC
Arbeitseffizienz ≥86% (230V Max. Last)
Ausgang
Arbeitsmodell CC
Lasttyp LED
Flimmern ≤5%
Konstantstromgenauigkeit Konstantstromgenauigkeit ±5%
Parameter des Hilfst controllers 12VDC Strom: 100mA Max
Leerlauf-Ausgangsspannung 60VDC Max
Volllastleistung 40W Max
Laststrom 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Last-Ausgangsspannungsbereich 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Anforderungen an die Fehlererkennung
Schutzmodus Überspannungsschutz am Eingang | Leerlaufschutz am Eingang | Kurzschlussschutz am Eingang
Umweltanforderungen
Betriebstemperatur Eingebaut: -25…+50°C
Maximale Gehäusetemperatur (Tc) 85°C
Lagertemperatur/Luftfeuchtigkeit -40°C…+80°C Luftfeuchtigkeit: ≤85% (nicht kondensierend)
Zertifizierungsstandards
Zertifikat CE, UKCA, SAA
Umweltanforderung RoHS2.0, Reach-Anforderung
Sicherheitsstandards (LVD) EN61347-1, EN61347-2-13
EMV-Standards EN55015, EN61547, EN61000-3-2, EN61000-3-3
Isolationsspannung Primär zu Sekundär: 3,75KVAC Primär zu Erde: 1,5KVAC
IP-Schutzart IP20
Produktkategorie Klasse I
Sonstiges
Verdrahtungsmethode Druckklemme, Drahtdurchmesser: 0,5-1,0mm²
Installation Eingebaut
Verpackung PE-Beutel-Trennwand, Karton (K=A)
Nettogewicht 174±5g
Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Split-Head-Kombination
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Produktinformationen
Verdrahtung und Funktion
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Abmessungen (Einheit: mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Parameterkurve
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Lebensdauer-Kurve
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Ausgangsstrom-Einstellung
Ausgangsstrom Spannungsbereich S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - ON
700mA 9-42V - - ON -
750mA 9-42V - - ON ON
800mA 9-42V - ON - ON
850mA 9-42V - ON ON -
900mA 9-42V - ON ON ON
950mA 9-42V ON ON - ON
1000mA 9-40V ON ON ON -
1050mA 9-38V ON ON ON ON
Initialisierung

Beim Einschalten leuchtet es konstant. Wenn der Sensor konfiguriert ist, ändert er sich entsprechend dem Status des Sensors.

Standardeinstellung

Stellen Sie die entsprechende Stromstufe gemäß der Bestellung oder dem Kundenwunsch ein.

Anwendungshinweise
  • Bitte verwenden Sie dieses Produkt gemäß den Spezifikationen. Bei Verwendung außerhalb der Einsatzbedingungen kann es zu Ausfällen kommen.
  • Das Produkt sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie die DIP-Schalter installieren, verdrahten oder die Einstellungen ändern.
  • Die Last-LED-Kette muss zuerst angeschlossen werden, und dann schalten Sie die Eingangsleistung ein, da sonst die LED-Kette beschädigt werden kann.
  • Nachdem die Eingangsleistung des LED-Treibers ausgeschaltet wurde, verbleibt eine Restspannung am Ausgang, die etwa 3 Minuten lang aufrechterhalten werden kann.
