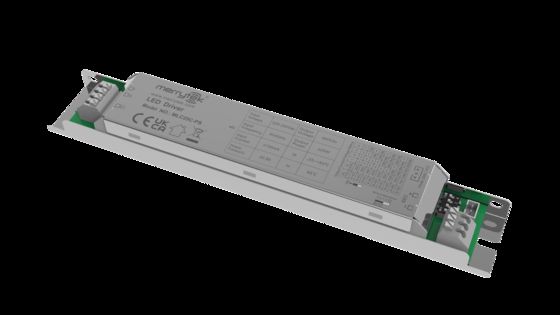

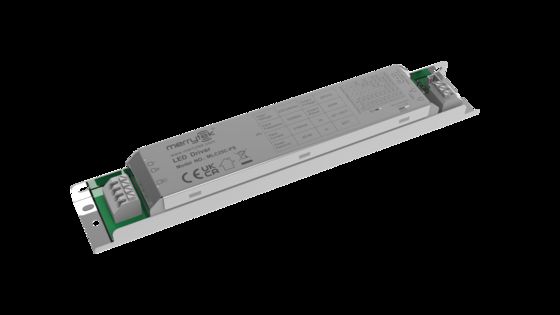

25W Isolierter Sensor DIM Led Treiber mit PWM-Dimmterminal, 300-700mA Strom MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE、UKCA、SAA
Modellnummer MLC25C-PS
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen PE-Beutel mit Schindeln, Karton (K=A)
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Spannungswelle 220-240Vac 50Hz/60Hz Standby-Strom ≤0,5 W (ausgerüstet mit Merrytek 5,8 GHz Sensor-Split-Head)
Leistungsfaktor ≥0,95 (230 V Max. Last) Arbeitsmodell Konstantstrom
Flicker ≤5 % IP-Bewertung IP20
Lebensdauer 5 Jahre Garantie@Ta 230V Volllast
Hervorheben

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Hinterlass eine Nachricht
Produkt-Beschreibung
25W Isolierter Sensor DIM Led Treiber, mit PWM-Dimmterminal, 300-700mA Strom
Produktmerkmale
  • Isolierter zweistufiger Schaltkreislauf, vollständig gedimmt und flimmerfrei.
  • Unterstützung von DIP-Schaltern zur Einstellung des aktuellen Getriebes.
  • Unterstützung der 12V-Hilfeversorgung, mit Split-Sensing-Kopf kann eine integrierte Sensorfunktion erreicht werden.
  • Ausrüstung mit PWM-Dimmsteuerungsanlage.
  • Geeignet für verschiedene Mikrowellensensoren oder drahtlose Smart Module.
Parameter
Produktreihe MLC25C-PS
Nennspannung 220-240V Wechselstrom 50Hz/60Hz
Standby-Leistung ≤ 0,5 W ((Equipped with Merrytek 5.8Ghz Sensor Split Head)
Aufschwung 1KV ((L/N,EN61000-4-5)
Leistungsfaktor ≥ 0,95 (230 V maximale Belastung)
Eingangsstrom ≤ 0,13A @ 230VAC bei voller Last
Eintrittsstrom < 15A ((100us Halbstrom) @ 230V Wechselstrom
Arbeitseffizienz ≥ 84% (230 V maximale Belastung)
Ausgabe
Arbeitsmodell CC
Art der Ladung LED-Leuchte
Flick ≤ 5%
Konstante Stromgenauigkeit Konstante Stromgenauigkeit ± 5%
Parameter für den Hilfsfahrer 12VDC-Strom: maximal 100mA
Ausgangsspannung bei Leerlast 60VDC max.
Volllastleistung Maximal 25 W
Laststrom 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Ausgangsspannungsbereich 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Ansprüche auf Abnormalitätsschutz
Schutzmodus Eingangs-Überspannungsschutz. Eingangs-Nicht-Lastschutz. Eingangs-Kurzschlussschutz.
Umweltanforderungen
Betriebstemperatur Eingebaut: -25...+50°C
Höchstgehalt der Hülle (Tc) 85°C
Lagertemperatur/Feuchtigkeit -40°C...+80°C Luftfeuchtigkeit: ≤ 85% (nicht kondensiert)
Zertifizierungsstandards
Bescheinigung CE,UKCA,SAA
Umweltanforderung RoHS2.0, Reichweitenanforderungen
Sicherheitsnormen (LVD) Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte
EMV-Normen Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.
Widerstandsspannung Primär auf Sekundär: 3,75KVAC Primär auf Erdung:1.5KVAC
IP-Bewertung IP20
Produktkategorie Klasse I
Andere
Verkabelungsmethode Druckterminal, Drahtdurchmesser:0.5-1.0 mm2
Einrichtung Eingebettet
Paket PE-Tasche, Karton
Nettogewicht 144.5 ± 5 g
Lebensdauer 5 Jahre Garantie@Ta 230V Volllast
Split-Head-Kollocation
Der Wert der Verbrennung ist zu messen. MC087D 1 Die in Absatz 1 genannten Bedingungen gelten nicht. MC131D A&B
MC137D A&B MSA207D Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. MC116D RC
MC116D B1
Produktinformationen

Verkabelung und Funktion

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Abmessungen (Einheit: mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Parameterkurve
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Lebensdauerkurve
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Einstellung der Ausgangsströmung
Ausgangsstrom Spannungsbereich S1 S2 S3 S4
300 mA 9 bis 42 V - - - -
350 mA 9 bis 42 V - - - An
400 mA 9 bis 42 V - - An -
450 mA 9 bis 42 V - - An An
500 mA 9 bis 42 V - An An -
550 mA 9 bis 42 V - An An An
600 mA 9 bis 42 V An - An An
650 mA 9 bis 38 V An An An -
700 mA 9 bis 36 V An An An An
Initialisierung

Wenn der Sensor eingestellt ist, ändert er sich je nach Status des Sensors.

Voreinstellung

Das entsprechende aktuelle Getriebe entsprechend der Bestellung oder der Nachfrage des Kunden anpassen.

Mitteilung über die Anmeldung
  • Bitte verwenden Sie dieses Produkt gemäß den Spezifikationen.
  • Das Produkt sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung oder Änderung der Einstellung der DIP-Schalter den Strom aus.
  • Die Last-LED-String muss zuerst angeschlossen und dann die Eingangsleistung eingeschaltet werden, sonst kann sie die LED-String beschädigen.
  • Nach dem Abschalten des LED-Antriebseingangs befindet sich am Ausgangsende eine Restspannung, die etwa 3 Minuten lang aufrechterhalten werden kann.
