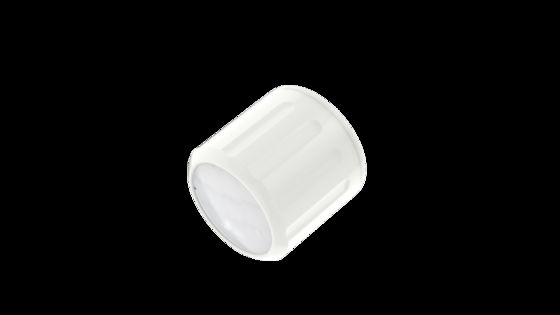

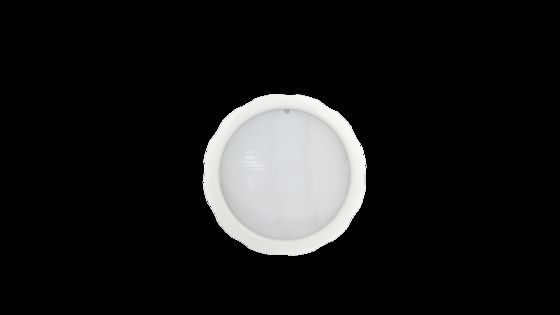

Mini PIR Bewegungsmelder für Highbay, max. 12m Montagehöhe, Fernbedienung verfügbar

  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available
  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE UL-60730-1
Modellnummer MC079D IR DI
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen Schablone + Karton
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Nennspannung 12 ± 1VDC Ausgangssignal 0 -10VDC-Dimmsignal
Erkennungsmodus PIR-Erkennung Detektionsbereich (Radius) 2-4 m (Innenraum, Empfindlichkeit 100%, kein direktes Sonnenlicht auf den Sensor)
Installationshöhe Typische 10 m (maximal 12 m) Arbeitstemperatur 0~35℃
IP-Bewertung IP65 Lebensdauer 3 Jahre Garantie @ Ta
Hervorheben

Mini PIR Bewegungsmelder mit Fernbedienung

,

Highbay PIR Sensor 12m Reichweite

,

PIR Bewegungsmelder Fernbedienung
Hinterlass eine Nachricht
Produkt-Beschreibung
Mini PIR-Bewegungssensor für Highbay, 12 m maximale Montagehöhe, Fernbedienung verfügbar
Produktmerkmale
  • Kopfhörerschnittstelle
  • 12 Meter maximale Installationshöhe, geeignet für die meisten Lagerhallen
  • Mini PIR-Bewegungsmelder für High Bay-Leuchten
  • IP65-Design
  • Sensorparameter können per Fernbedienung eingestellt werden
  • Hoch montierter PIR-Sensor
Parameter
Eingang
Nennspannung 12±1VDC
Betriebsspannung 12V DC
Restwelligkeit <100mVp-p
Ausgang
Ausgangssignal √0 -10VDC Dimm-Signal
Sensorparameter
Erkennungsmodus PIR-Erkennung
Tageslichtpriorität EIN | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux
AUS | 150Lux | 200Lux | 300Lux
Dimmstufe 10%, 20%, 30%, 50%
Erfassungsbereich (Radius) 2-4m (innen, Empfindlichkeit 100%, kein direktes Sonnenlicht auf den Sensor)
Installationshöhe Typisch 10m (12m Max)
Umgebung
Betriebstemperatur 0~35℃
Lagertemperatur -20℃~+80℃ Luftfeuchtigkeit: 10%-95% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert UL 8750 (ausstehend)
Umweltanforderungen Entspricht RoHS 2.0, Reach-Anforderungen
IP-Schutzart IP65
Sonstiges
Verkabelung Kopfhörerschnittstelle
Installationsanforderungen Mitte oder Seite der Highbay montieren
Verpackungsanforderungen Trennwand + Karton (K=A)
Nettogewicht 80g
Lebensdauer 3 Jahre Garantie @Ta
Funktionsbeschreibung
Funktion Einstellung
EIN-AUS-Funktion Standby-Zeit auf "0s" einstellen
2-Stufen-Dimmung Standby-Zeit auf "+∞" einstellen
3-Stufen-Dimmung Standby-Zeit auf "10s/1min/3min/5min/10min/30min" einstellen
Tageslichtpriorität Fernbedienung DH-Modus drücken und Tageslichtsensor auf "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" einstellen
Tageslichtnutzung N/A
Produktinformationen
Abmessungen (Einheit: mm)
Mini PIR Motion Sensor dimensions diagram
Funktion
Mini PIR Motion Sensor function diagram
Verkabelung
Mini PIR Motion Sensor wiring diagram
MC079D IR DI
Installationsanleitung
Mini PIR Motion Sensor installation instruction diagram
Erfassungsbereich
Mini PIR Motion Sensor detection range diagram
Fernbedienung
MH12
MH12 remote control for Mini PIR Motion Sensor
MH10
MH10 remote control for Mini PIR Motion Sensor
Initialisierung

Nach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten.

Standardeinstellung

Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktivieren, Standby-Zeit: 0s

Anwendungshinweis
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie Parameter installieren, verdrahten und ändern.
  • Der PIR-Sensor kann keine Materialien durchdringen. Stellen Sie bitte sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
  • Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
  • Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen auszurichten.
  • Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
  • Aufgrund ständiger Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
  • Die Dimmleistung kann unterschiedlich sein, wenn sie mit verschiedenen 0-10V-Treibern arbeitet.
  • Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffusem Umgebungslicht gemessen. Die Umgebungslichtstärke kann je nach Umgebung, Wetter, Klima, Tageszeit und Jahreszeit unterschiedlich sein.
  • Der Erfassungsabstand hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung usw. ab.
  • Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
  • Dieses Produkt muss mit einer spannungsstabilisierten DC-Stromversorgung verwendet werden, deren Eingangsspannung stabil ist und der Welligkeitsfaktor niedrig ist (Welligkeitsfaktor ist niedriger als 100 mV; Laststrom ist größer als 25 mA).
  • Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie sie massenhaft installieren.
