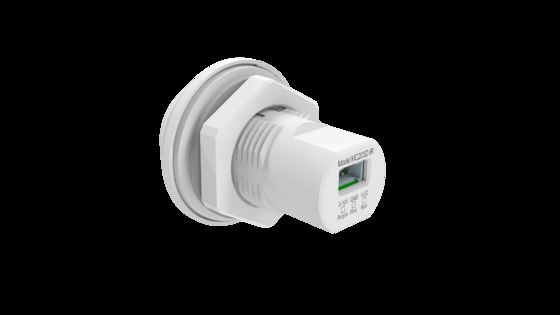

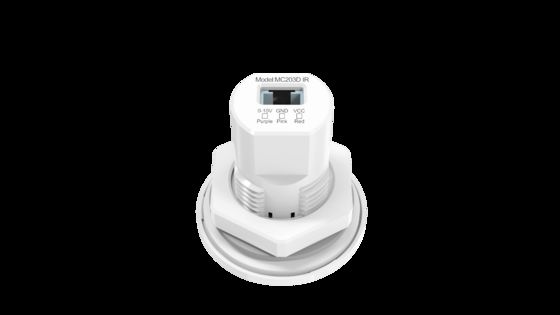

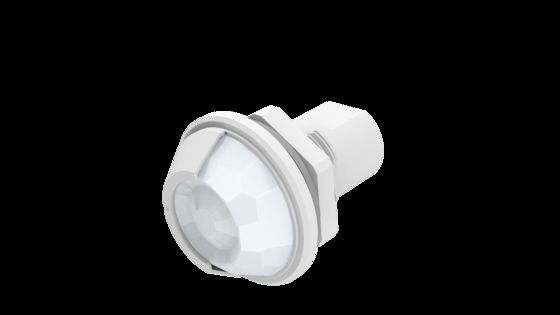

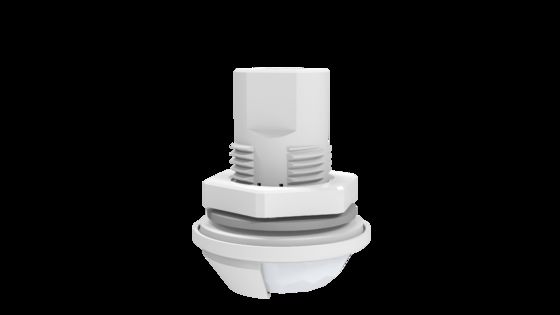

12Vdc Dimmbarer PIR-Bewegungssensor für triprofes Licht, Zhaga Book20 Schnittstelle, Parkhaus Anwendbar MC203D IR/1
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MC203D IR 1/ MC203D IR |
| Min Bestellmenge | 100pcs |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Schablone + Karton |
| Lieferzeit | 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen |
| Zahlungsbedingungen | T/t |
| Versorgungsmaterial-Fähigkeit | 10000 PCs/Monat |
Produktdetails
| Nennspannung | 12 ± 1VDC | Aktuelle Arbeit | <15ma> |
|---|---|---|---|
| Ausgangssignal | 5 V PWM DIMP/ 0-10 V DIMPEN | Montagehöhe | Typische 3M (4,5 m max) |
| Betriebstemperatur | -20 ℃ -55 ℃ | Zertifikat | CE |
| Lebensdauer | 5 Jahre Garantie @TA (Innenräume) | Erkennungsmodus | PIR-Erkennung |
| Hervorheben | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
Produkt-Beschreibung
12Vdc Dimmbarer PIR-Bewegungssensor für Tri-Proof-Leuchte, Zhaga Book20-Schnittstelle, Parkhaus anwendbar
Produktmerkmale
- Zhaga20-Schnittstelle
- Maximale Installationshöhe von 4,5 Metern, geeignet für Parkhäuser
- PIR-Bewegungsdetektor für Tri-Proof-Leuchte
- IP65-Design
- Sensoreinstellungen per Fernbedienung anpassbar
Technische Parameter
Eingang
| Nennspannung | 12±1VDC |
| Arbeitsstrom | <15mA |
| Restwelligkeit | <100mVp-p |
Ausgang
| Ausgangssignal | MC203D IR 1 | MC203D IR |
| 5V PWM Dimm-Signal | 0-10V Dimm-Signal |
Sensorparameter
| Erfassungsmodus | PIR-Erfassung |
| Erfassungsbereich | 100% /75%/50%/25% |
| Haltezeit | 5s/30s/1min/3min/5min/10min/20min/30min |
| Standby-Periode | 0s/10s/1min/3min/5min/10min/30min/+∞ |
| Tageslichtsensor |
Tageslichtschwelle: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Deaktiviert) (Umgebungsdiffusionsstatus)
Tageslichtpriorität: EIN | AUS
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| Dimmstufe | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| Erfassungsbereich (Radius) | 2-4m (Innenbereich, Empfindlichkeit 100%, kein direktes Sonnenlicht auf den Sensor; Temperatur 25℃) |
| Installationshöhe | Typisch 3m (4,5m Max) |
Umgebung
| Betriebstemperatur (Ta) | -20℃-55℃ |
| Lagertemperatur | -40℃~+80℃ Luftfeuchtigkeit: ≤85% (nicht kondensierend) |
Zertifizierungsstandards
| Zertifiziert | CE |
| Umweltanforderungen | Konform mit RoHS 2.0, Reach-Anforderungen |
| IP-Schutzart | IP65 |
Weitere Spezifikationen
| Verkabelung | Kabel 3 PIN 378±8mm |
| Installationsanforderungen | Montage in der Mitte oder an der Seite von Hochregallagern |
| Verpackungsanforderungen | Trennwand + Karton (K=A) |
| Nettogewicht | 10±3g |
| Lebensdauer | 5 Jahre Garantie @Ta (Innenbereich) |
Wenn die Umgebungstemperatur den Temperaturbereich des menschlichen Körpers (36℃~37℃/96.8~98.6℉) erreicht, wird die PIR-Bewegungserkennung erheblich geschwächt oder reagiert nicht mehr.
Wenn die Umgebungstemperatur oder die LED-Plattentemperatur über 55℃/131℉ liegt, kann es zu Fehlalarmen kommen. Versuchen Sie, die Erfassungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn Fehlalarme weiterhin auftreten, ist der PIR-Sensor für die Verwendung in diesem Bereich nicht geeignet.
Funktionsbeschreibung
| EIN-AUS-Funktion | Standby-Periode auf "0s" eingestellt |
| 2-stufiges Dimmen | Standby-Periode auf "+∞" eingestellt |
| 3-stufiges Dimmen | Standby-Periode auf "10s/1min/3min/5min/10min/30min" eingestellt |
| Tageslichtpriorität | Drücken Sie DH-Modus per Fernbedienung und stellen Sie den Tageslichtsensor auf "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Tageslichtnutzung | N/A |
Produktinformationen
- Abmessungen (Einheit:mm)
- Verkabelung
Erfassungsbereich
Fernbedienung
Initialisierung
Nach dem Einschalten wird der Sensor 45-60 Sekunden aufgewärmt und beginnt dann zu arbeiten.
Standardeinstellung
Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Standby-Periode: 0s, Standby-Dimmstufe: 10%
Anwendungshinweise
- Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie installieren, verkabeln oder Parameter ändern.
- Der PIR-Sensor kann keine Materialien durchdringen. Stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
- Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
- Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
- Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erfassung des Sensors beeinträchtigen.
- Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
- Die Dimmleistung kann bei der Arbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
- Die Tageslichtschwelle wird in einer sonnigen Umgebung ohne Schatten und diffuser Reflexion des Umgebungslichts gemessen. Die Umgebungslichtstärke kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
- Die Erfassungsentfernung hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Umgebungstemperatur und anderen Faktoren ab.
Dieses Produkt muss mit einem spannungsstabilisierten DC-Netzteil verwendet werden, dessen Eingangsspannung stabil ist und dessen Welligkeitsfaktor gering ist (Welligkeitsfaktor kleiner als 100mV; Laststrom größer als 25mA).
Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.
Wichtige Hinweise zum PIR-Sensor
PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte beachten Sie bei der tatsächlichen Verwendung die folgenden Punkte:
- Erfassung von anderen Wärmequellen als dem menschlichen Körper
- Die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht
- Andere verwandte Umweltfaktoren und Verstöße gegen das PIR-Anwendungsprinzip
Mögliche Fehlalarm-Szenarien
- Wenn Kleintiere in den Erfassungsbereich gelangen
- Wenn Ferninfrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
- Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft von Kälteanlagen, Wasserdampf von Luftbefeuchtern usw. drastisch ändert
Mögliche Nicht-Auslöse-Szenarien
- Wenn Substanzen wie Glas und Acryl vorhanden sind, die die Übertragung von Ferninfrarotstrahlen zwischen dem Sensor und dem Erfassungsobjekt blockieren.
- Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit.
