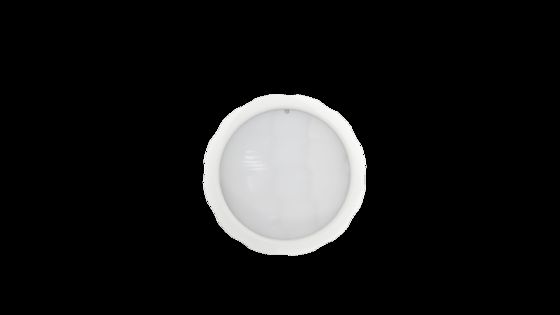

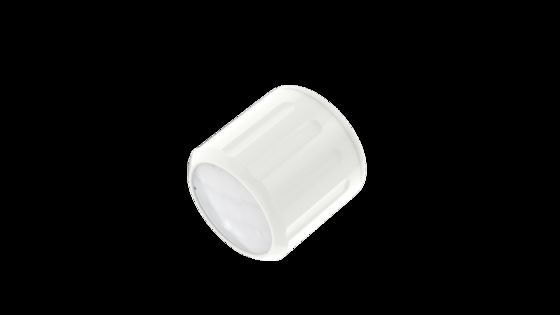

Mini PIR Bewegungssensor für Hallenbeleuchtung, max. Montagehöhe 12m, Fernbedienung verfügbar MC079D IR DI

  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available MC079D IR DI
  • Mini PIR Motion Sensor For Highbay, 12m Max mounting height, Remote Control Available MC079D IR DI
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE UL-60730-1
Modellnummer MC079D IR DI
Min Bestellmenge 100pcs
Preis Verhandlungsfähig
Verpackung Informationen Schablone + Karton
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/t
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat
Produktdetails
Nennspannung 12 ± 1VDC Ausgangssignal 0 -10VDC-Dimmsignal
Erkennungsmodus PIR-Erkennung Detektionsbereich (Radius) 2-4 m (Innenraum, Empfindlichkeit 100%, kein direktes Sonnenlicht auf den Sensor)
Installationshöhe Typische 10 m (maximal 12 m) Arbeitstemperatur 0~35℃
IP-Bewertung IP65 Lebensdauer 3 Jahre Garantie @ Ta
Hervorheben

Mini PIR Bewegungsmelder mit Fernbedienung

,

Highbay PIR Sensor 12m Reichweite

,

PIR Bewegungsmelder Fernbedienung
Hinterlass eine Nachricht
Produkt-Beschreibung
Mini PIR Bewegungssensor für Highbay, 12m maximale Montagehöhe, Fernbedienung verfügbar
Produktmerkmal
  • Kopfhöreranschluss
  • 12 Meter maximale Installationshöhe, geeignet für die meisten Lagerhäuser
  • Mini PIR Bewegungsmelder für High Bay Leuchten
  • IP65 Design
  • Sensorparameter können per Fernbedienung eingestellt werden
  • Hoher PIR-Sensor
Parameter
Eingang
Nennspannung 12±1VDC
Betriebsspannung 12V DC
Restwelligkeit <100mVp-p
Ausgang
Ausgangssignal √0 -10VDC Dimm-Signal
Sensorparameter
Erfassungsmodus PIR-Erfassung
Tageslichtpriorität Einschalten | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux
Ausschalten | 150Lux | 200Lux | 300Lux
Dimmstufe 10%, 20%, 30%, 50%
Erfassungsbereich (Radius) 2-4m (Innenbereich, Empfindlichkeit 100%, kein direktes Sonnenlicht auf den Sensor)
Installationshöhe Typisch 10m (12m Max)
Umgebung
Arbeitstemperatur 0~35℃
Lagertemperatur -20℃~+80℃ Luftfeuchtigkeit: 10%-95% (nicht kondensierend)
Zertifizierungsstandards
Zertifiziert UL 8750 (anhängig)
Umweltanforderungen Entspricht RoHS 2.0, Reach-Anforderungen
IP-Schutzart IP65
Sonstiges
Verkabelung Kopfhöreranschluss
Installationsanforderungen Mitte oder Seite des Highbay montieren
Verpackungsanforderungen Trennwand + Karton (K=A)
Nettogewicht 80g
Lebensdauer 3 Jahre Garantie @Ta
Funktionsbeschreibung
Funktion Einstellung
Ein-Aus-Funktion Standby-Periode auf "0s" eingestellt
2-stufiges Dimmen Standby-Periode auf "+∞" eingestellt
3-stufiges Dimmen Standby-Periode auf "10s/1min/3min/5min/10min/30min" eingestellt
Tageslichtpriorität Fernbedienung DH-Modus drücken und Tageslichtsensor auf "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" einstellen
Tageslichtnutzung N/A
Produktinformationen
Abmessungen (Einheit: mm)
Mini PIR Motion Sensor dimensions diagram
Funktion
Mini PIR Motion Sensor function diagram
Verkabelung
Mini PIR Motion Sensor wiring diagram
MC079D IR DI
Installationsanleitung
Mini PIR Motion Sensor installation instruction diagram
Erfassungsbereich
Mini PIR Motion Sensor detection range diagram
Fernbedienung
MH12
MH12 remote control for Mini PIR Motion Sensor
MH10
MH10 remote control for Mini PIR Motion Sensor
Initialisierung

Nach dem Einschalten wird der Sensor 45-60 Sekunden aufgewärmt und beginnt dann zu arbeiten.

Standardeinstellung

Empfindlichkeit: 100%, Haltezeit: 5s, Tageslichtsensor: Deaktiviert, Standby-Periode: 0s

Anwendungshinweise
  • Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie installieren, verkabeln und Parameter ändern.
  • PIR-Sensoren können keine Materialien durchdringen. Bitte stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.
  • Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
  • Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen zu richten.
  • Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
  • Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
  • Die Dimmleistung kann bei der Zusammenarbeit mit verschiedenen 0-10V-Treibern unterschiedlich sein.
  • Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffuse Reflexion von Umgebungslicht gemessen. Der Umgebungslichtpegel kann in verschiedenen Umgebungen, Wetterbedingungen, Klimazonen, Tageszeiten und Jahreszeiten variieren.
  • Die Erfassungsentfernung hängt von der Körpergröße, der Montagehöhe, dem Montage winkel, der Arbeitsumgebung usw. ab.
  • Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Innenumgebung gemessen wurde.
  • Dieses Produkt muss mit einem spannungsstabilisierten DC-Netzteil verwendet werden, dessen Eingangsspannung stabil und der Welligkeitsfaktor gering ist (Welligkeitsfaktor kleiner als 100mV; Laststrom größer als 25mA).
  • Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie mit der Masseninstallation beginnen.
