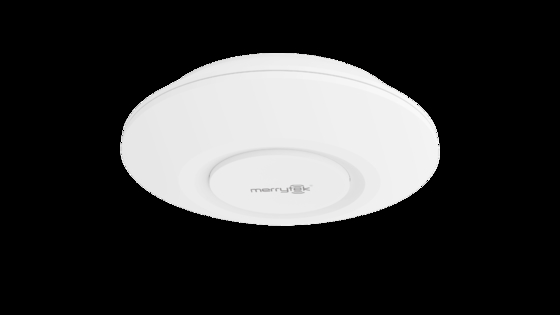

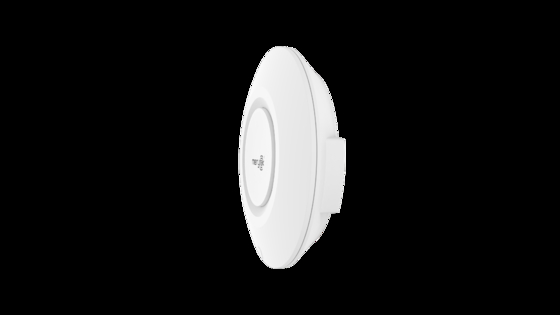

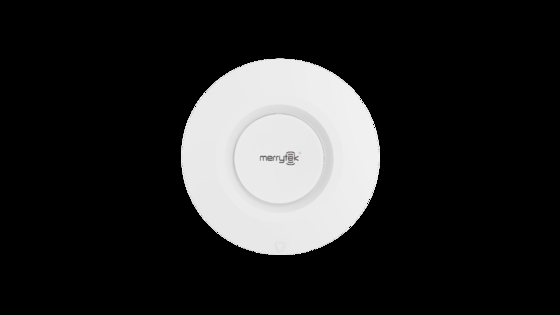

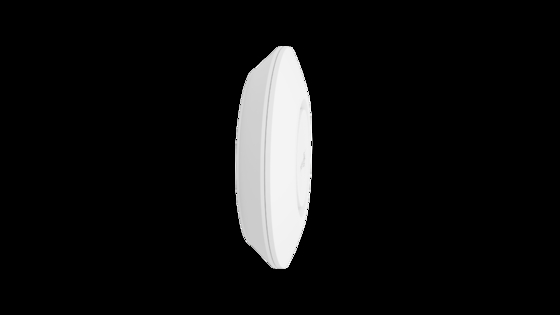

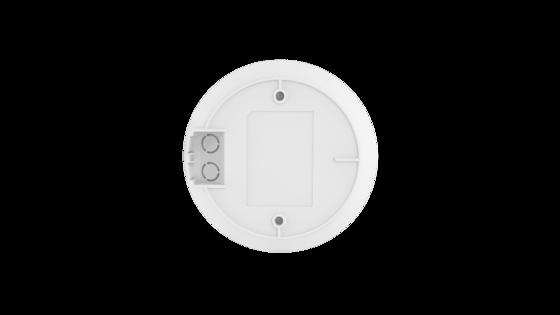

5,8 GHz Mikrowellen-Bewegungsmelder mit Fernbedienung, Decken-Bewegungsmelder für Korridore
| Place of Origin | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Model Number | MSA040S 99 |
| Minimum Order Quantity | 100PCS |
| Preis | Verhandlungsfähig |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Working voltage | 220-240Vac | Working mode | ON/OFF function |
|---|---|---|---|
| Mounting height | 2.5-6.0m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Working frequency | 5.8GHz |
| Detecting type | Major motion detecting | Mounting | Ceiling mounted |
Produkt-Beschreibung
5.8GHz Mikrowellenbewegungsmelder mit Fernbedienung für die Anbringung in Fluren
1. Merkmal
1Merrytek patentierte eine 5,8 GHz-Mikrowellenantennentechnologie mit hohem Gewinn.
2. Detektionsbereich, Wartezeit und Tageslichtschwelle können per Fernbedienung festgelegt werden
3. Max. Detektionsbereich 8-10 m im Durchmesser
4. 16Ein Relais aufgetragen
5Die Bewegungserkennung von Korridoren, Fluren und Toiletten wird dringend empfohlen.
2. Parameter
| Eingang/Ausgang | Eingangsspannung | 100-240 V Wechselstrom 50/60 Hz |
| Nennspannung | 220 V Wechselstrom | |
| Betriebsstrom | Maximal 20 mA | |
| Prüfung der maximalen Eingangsspannung | Zwischen L und N: 1KV | |
| Stromverbrauch | ≤ 0,5 W @ 220 V Gleichstrom | |
| Ausgangssignal | Einschalten / Ausschalten | |
| Maximale Leistungsschwelle | 50A (Prüfzweite 200us @230Vac bei 50% Ipeak, Kaltstart bei voller Last) | |
| Lastkapazität | 800 W W Widerstandslast oder 400 W Induktionslast | |
| Sensorparameter | Mikrowellenfrequenz | 50,8 GHz ± 75 MHz |
| Übertragungsleistung des Radars | Maximal 2 mW | |
| Nachweisbereich | Einrichtung des DIP: 100%/90%/80%/70%/50%/40%/30%/20% | |
| Halte Zeit | DIP-Einstellung: 5 Sekunden/1Min/3Min/5Min/10Min/20Min/30Min | |
| Taglichtsensorschwelle | DIP-Einstellung: 5Lux/50Lux/150Lux/Ausgeschaltet | |
| Radiuserkennungsbereich (basierend auf 100% Empfindlichkeit) | 4 bis 5 m auf der Grundlage einer Montagehöhe von 3 m | |
| Fernbedienung | Erhältlich | |
| Montagehöhe | 20,5-6,0 m | |
| Entdeckungswinkel | 120° | |
| Anwendung eNr.IchRönnt | Einrichtung | Oberflächenbefestigung |
| Betriebstemperatur | 0°C...+50°C | |
| Lagertemperatur | -40°C bis +80°C | |
| Zertifikatsstandard | Bescheinigung | CE-konform |
| Umweltanforderungen | Einhaltung der RoHS-Vorschriften | |
| IP-Bewertung | IP20 | |
| N/A bedeutet nicht verfügbar | ||
3. Produktfunktion
4. Abmessungen
5. Verkabelung
Ein Vorschlag für ein Draht-Layout
1. LN-Terminal steht für Wechselstrom-Eingang, LN steht für Wechselstrom-Ausgang.
2Die maximale Lastkapazität eines Sensors beträgt 800 W W Widerstandslast und 400 W Induktionslast für eine einzige Last.Wir empfehlen, einen Wechselstromkontaktor in unserem Ausgang LN-Terminal hinzuzufügen, um momentane Überlast zu vermeiden.
6. Erkennung
7.Initialisierung
Wenn der Sensor eingeschaltet ist, bleibt er für 10 Sekunden eingeschaltet und schaltet sich dann aus.Sie können unseren Fernbedienungsschalter verwenden, um den Erkennungsbereich anzupassen., Wartezeit, Tageslichtsensor usw., Parameter.
8. Standardeinstellung der Fabrik:
Detektionsbereich: 50%, Wartezeit: 5S, Tageslichtsensor: Deaktiviert
9. DIP-Schalter Einstellung:
Nachweisbereich
| 1 | 2 | 3 | ||
| Ⅰ | An | An | An | 100% |
| Ⅱ | - | An | An | 90% |
| Ⅲ | An | - | An | 80% |
| Ⅳ | - | - | An | 70% |
| V | An | An | - | 50% |
| VI. | - | An | - | 40% |
| VII. | An | - | - | 30% |
| Der | - | - | - | 20% |
Halte Zeit
| 4 | 5 | 6 | 7 | ||
| Ⅰ | An | An | An | An | 5S |
| Ⅱ | An | - | An | An | 1 Minute |
| Ⅲ | An | An | - | An | 3 Minuten. |
| Ⅳ | An | An | An | - | Fünf Minuten. |
| Ⅴ | An | An | - | - | 10 Minuten. |
| Ⅵ | - | - | An | An | 20 Minuten. |
| Ⅶ | - | - | - | - | 30 Minuten. |
Taglichtsensor
| 5 | 6 | ||
| Ⅰ | An | An | 5Lux |
| Ⅱ | An | - | 50 Lux |
| III. Die | - | An | 150 Lux |
| Ⅳ | - | - | Deaktivieren |
* Sobald der Tageslichtsensor auf Deaktivieren eingestellt ist, erkennt unser Bewegungssensor menschliche Bewegung unabhängig von der Lux der Umgebung
10. Fernbedienungseinstellungen
