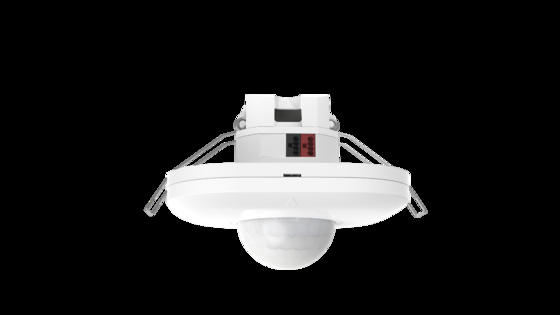

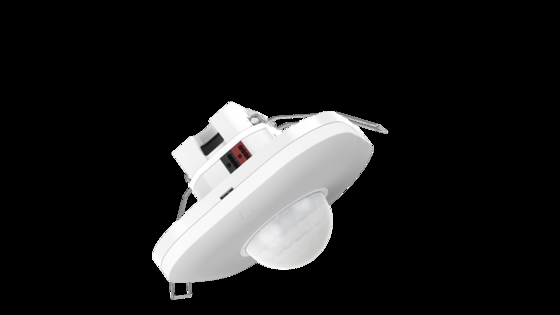

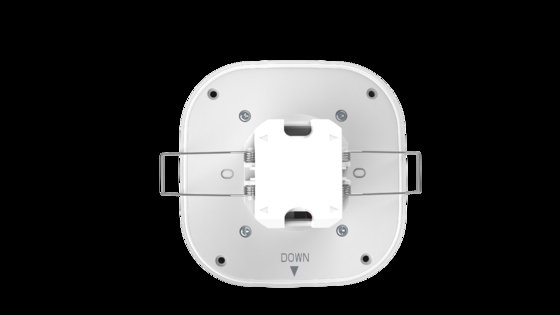

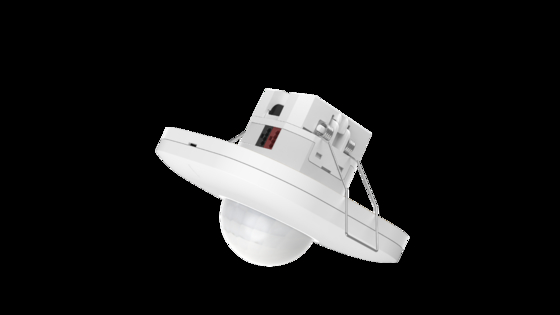

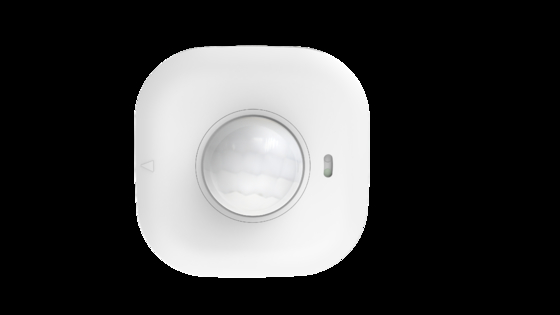

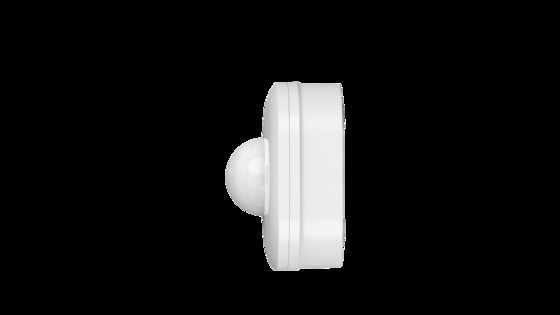

KNX-zertifizierter Belegschaftsmelder für Lagerhäuser mit hoher Aufbauhöhe von maximal 10 m
| Herkunftsort | Shenzhen, China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MSA237K 99 IR |
| Min Bestellmenge | 100 STK |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A) |
| Lieferzeit | 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel |
| Zahlungsbedingungen | t/t |
| Versorgungsmaterial-Fähigkeit | 10000 Stück/Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Betriebsspannung | 12-30VDC | Betriebsmodus | KNX-intelligente Kommunikation |
|---|---|---|---|
| Montagehöhe | 2,5-10m | Lebensdauer | 5 Jahre Garantie@Ta 230V Volllast |
| Arbeitsleistung | ≤1W | Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
| KNX-zertifiziert | - Ja, das ist es. | Montieren | Flushmontage/Flächenmontage/EU86-Box |
Produkt-Beschreibung
KNX-zertifizierter Präsenzmelder für Hochregallager mit max. 10 m Montagehöhe
1. Parameter
| Ein-/Ausgang | KNX-Klemmenspannung | 21-30V DC |
| KNX-Klemmenstrom | 3±1mA | |
| Betriebsleistung | ≤1W @24V DC | |
| Sensorparameter | Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
| Erfassungsbereich | ETS/Remote-Einstellung: 0-100% | |
| Haltezeit | ETS-Einstellung: 3S-7200S | |
| Radius-Erfassungsbereich (basierend auf 100 % Empfindlichkeit) | 4-5m@25℃ basierend auf 8m Montagehöhe | |
| Fernbedienung | Verfügbar | |
| Montagehöhe | 2,5-10 m, typischer Wert: 8 m | |
|
Erfassungswinkel
|
120° | |
| Anwendung environment | Bohrloch | Φ55mm |
| Arbeitstemperatur | -25℃...+50℃ (Erfassungsbereich kann je nach Temperatur variieren) | |
| Lagertemperatur | -40℃~+80℃ | |
| Zertifizierungsstandard | Zertifikat | Konform mit CE |
| Umweltanforderungen | Konform mit RoHS | |
| IP-Schutzart | IP20 (Unterputzmontage) IP54 (Aufputzmontage) | |
| Garantie | 5 Jahre (verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendung) | |
| “N/A” bedeutet nicht verfügbar | ||
2. Produktfunktion
3. Abmessung
Unterputzmontage:
Aufputzmontage:
4. Verdrahtung
Verdrahtungsanordnungsvorschlag:
1. Es wird empfohlen, die KNX-Busverdrahtung in Reihe zu schalten. Stern- oder Baumverdrahtung wird nicht empfohlen, um die Stabilität der Signalübertragung zu gewährleisten.
2. Für die KNX-Busverdrahtung werden KNX-Standard-EIB-geschirmte Kabel oder Netzwerkkabel der Kategorie 6 empfohlen. Die Länge der Busverdrahtung sollte 400 Meter nicht überschreiten, und die Anzahl der an einen Bus angeschlossenen Sensoren sollte 12 nicht überschreiten.
3. Die Anzahl der an einen Bus angeschlossenen Sensoren muss die Strombelastbarkeit der Stromversorgung vollständig berücksichtigen: Das heißt, die Summe der Ströme aller KNX-Geräte (einschließlich Sensoren) darf den Laststrom der KNX-Stromversorgung nicht überschreiten.
5. Erfassungsbereich
6. Initialisierung
Befolgen Sie nach dem Routing der physikalischen Adressen und dem Einstellen der Kanalparameter diese Schritte:
(1) Schließen Sie die Busschnittstelle an.
(2) Schalten Sie den Bus und die Hilfsstromversorgung ein (Hinweis: Bitte stellen Sie sicher, dass das Produkt über eine Hilfsstromversorgung verfügt; andernfalls funktioniert das Gerät möglicherweise nicht ordnungsgemäß).
(3) Drücken Sie den Programmierschalter des Produkts; die LED-Leuchte leuchtet rot.
(4) Verwenden Sie die Busschnittstelle, um die physikalische Adresse über die ETS-Software herunterzuladen. Die Programmier-LED-Leuchte erlischt, um anzuzeigen, dass der Download der physikalischen Adresse abgeschlossen ist.
(5) Laden Sie die Anwendung herunter, nachdem Sie die erforderlichen Anwendungsparameter eingestellt haben.
(6) Nach dem Herunterladen der Anwendung wird das Produkt initialisiert. Während der Initialisierung ist die Erkennungsfunktion deaktiviert. Nach 20 Sekunden ist die Initialisierung abgeschlossen, und das Produkt arbeitet normal.
Hinweis: Bitte verwenden Sie die neueste Version von ETS 5 oder 5.7.2. Bitte fordern Sie die ETS-Konfigurationsdatei dieses Sensors bei unseren Vertriebsmitarbeitern an.
7. Werkseitige Standardeinstellung
Erfassungsbereich: 100 % Haltezeit: 30S Kontrollleuchte: offen
8. Fernbedienung MH18
Aufgrund der Komplexität der Produkttechnologie und der Unterschiede in der Anwendungsumgebung ist es schwierig, eine vollständig genaue oder vollständige Beschreibung zu gewährleisten. Daher dient diese Spezifikation nur als Referenz für den Benutzer.
Wir behalten uns das Recht vor, Änderungen an den Produktspezifikationen vorzunehmen, ohne den Benutzer zu benachrichtigen, und übernehmen keine Zusagen und Garantien im rechtlichen Sinne. Gleichzeitig ermutigt unser Unternehmen die Benutzer, den Inhalt unserer Spezifikationen nach der Verwendung unserer Produkte zu ergänzen oder zu ändern.
