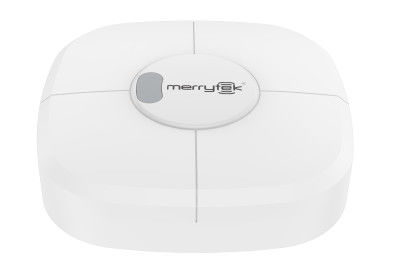

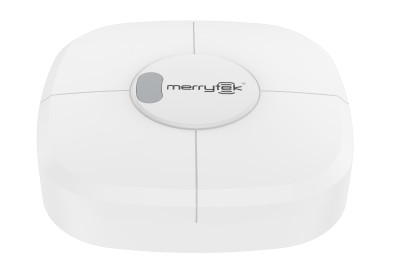

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
Markenname Merrytek
Zertifizierung CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Preis Verhandlungsfähig
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Hinterlass eine Nachricht
Produkt-Beschreibung

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie


1. Merkmale
1) Exklusive Anzeige von Lebewesen von Merrytek
2) FMCW-Modulationstechnologie zur Erkennung von Mikrobewegungen durch Atmung
3) Deutschland RF-Technologie für eine Garantie von 5 Jahren beantragt
4) Ein-/Aus-Knopf oder Dimming-Steuerung verfügbar
5) Relais maximale Belastungskapazität: 800w Widerstandsbelastung und 400w Induktionsbelastung & LED
6) Sensorparameter durch DIP-Schalter oder Fernbedienung einstellbar

7) 5 Jahre Garantie


2.Parameter

Eingang/Ausgang Eingangsspannung 100-240 V Wechselstrom 50-60 Hz
Nennspannung 220 V Wechselstrom
Betriebsstrom 50 mA max.
Verbrauch ≤ 1W 230V Gleichstrom
Höchstspannung 1KV ((L/N,EN61000-4-5)
Ausgangssignal 1 Kanal eingeschaltet/ausgeschaltet ((Max 800w Widerstandsbelastung und 400w Induktionsbelastung) + 1 Kanal Schubsteuerung
Maximaler Überspannungsstrom

16A Relais

30A (Test mit 50% Ipeak und zweiter 500us @230Vac bei voller Belastung vom Kaltboot)

60A (Test mit 50% Ipeak und zweiter 200us @230Vac bei voller Belastung vom Kaltboot)
Sensorparameter Radarfrequenz 24 GHz bis 24,25 GHz ISM-Band
Übertragungskraft Maximal 5 mW
Nachweisbereich Fernbedienung/Dip-Einstellung: 0-4m
Halte Zeit Fernsteuerung/Dip-Einstellung: 10 s-30 min Anmerkung: Präsenzerkennung wird nur verfügbar sein, wenn die Wartezeit > 30 s eingestellt ist
QS1+100%-Radius des Detektionsbereichs größere/kleinere/kleinere Bewegung ((Installation mit einer Höhe von 3 m): 3,5±0,5 m ((basierend auf einem Test mit einer offenen Fläche von 41 m2 und kann aufgrund des unterschiedlichen Raumes variieren)
Taglichtsensorschwelle 5-150lux/Invalid
Empfindlichkeit Hohe/mittlere/niedrige
Fernbedienung Erhältlich
Montagehöhe 20,5-4,0 m typischer Wert:3 m
Lichtwinkel von 3 dB 100° ((XZ)
100° ((YZ)
Anwendungsumfeld Einrichtung Deckenbefestigung
Betriebstemperatur 0°C...+50°C
Lagertemperatur -40°C bis +80°C
Gewährleistung 3 Jahre ((verfügbar aufgrund von Produktqualitätsproblemen bei Innenanwendungen)
Zertifikatsstandard Bescheinigung CE-konform
Umweltanforderungen Einhaltung der RoHS-Vorschriften
IP-Bewertung IP20
“N/A” bedeutet nicht verfügbar

3. Abmessungen



24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 0

                                        24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 1





4. Kabeldiagramm

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 2
5. Entdeckungsstrahlung

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 3








































6- Das ist ein Signal.



Das Produkt erkennt menschliche Bewegung, kleine Bewegung und Anwesenheitssignale und erkennt menschliche/nichtmenschliche Bewegung im Nichtschlafzustand.geringfügige Bewegungs- und Anwesenheitssignale:

Ich...MEinfach Bewegung: Erkennung der Bewegung (Gehen) des Menschen im Erkennungsgebiet.

Ich...KleinerBewegung: erkennt die leichte Bewegung des Menschen im Erkennungsbereich, z. B. sich nach vorne, nach vorne und hinten zu lehnen, Gliedmaßen zu schwingen, den Kopf zu schütteln, zu tippen, mit dem Handy zu spielen usw.

Ich...Mikro Bewegung:die durch die Atmung verursachten Verhaltensweisen der menschlichen Bauch- und Brustvergrößerung erkennen, aber keine bewegten Signale oder geringfügigen Bewegungssignale erkennen.

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 4



7. DIP Schalter Einstellung

Nachweisbereich

  1 2 3
Ⅰ An An An 4 m
Ⅱ - An 3.5m
Ⅲ An - - 3 m
Ⅳ - - 2.5m
V An An - 2 m
VI. - An 1.5m
VII An - An 1m
Der - - 0.5m

Halte Zeit

  4 5 6 7
Ⅰ An An An An 10S
Ⅱ An - An An 30S
Ⅲ An An - An 1 Minute
Ⅳ An An An - 3 Minuten.
Ⅴ An An - - Fünf Minuten.
Ⅵ - - An An 10 Minuten.
Ⅶ - - - - 30 Minuten.



Taglichtsensor

8 9
An An 5Lux
- An 50 Lux
An - 150 Lux
- - Deaktivieren





8Fernbedienung MH18.

24 GHz FMCW Mikrowellenpräsenzmelder mit Oberflächenmontage und 5-Jahresgarantie 5
