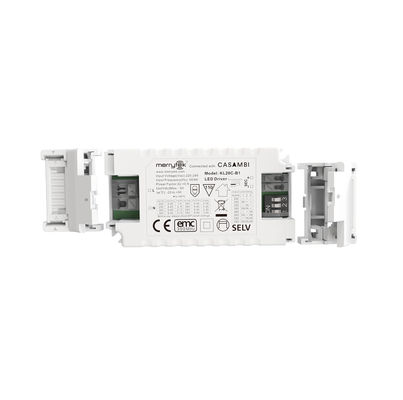

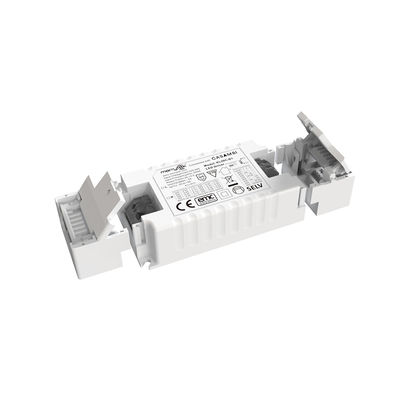

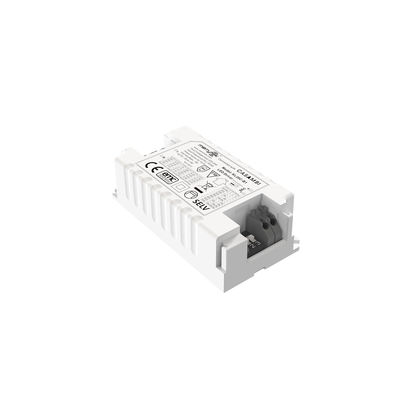

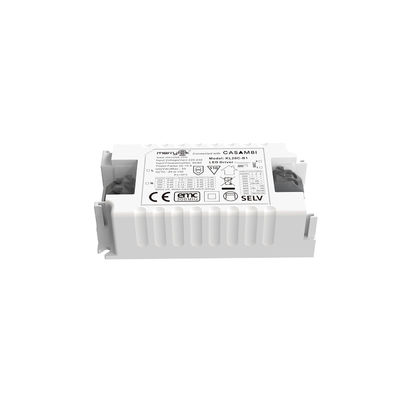

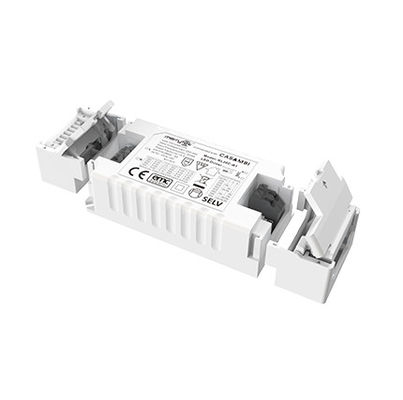

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie

  • 20W Casambi Bluetooth LED Driver With Constant Current Output 200-550mA And 5 Years Warranty
  • 20W Casambi Bluetooth LED Driver With Constant Current Output 200-550mA And 5 Years Warranty
  • 20W Casambi Bluetooth LED Driver With Constant Current Output 200-550mA And 5 Years Warranty
  • 20W Casambi Bluetooth LED Driver With Constant Current Output 200-550mA And 5 Years Warranty
  • 20W Casambi Bluetooth LED Driver With Constant Current Output 200-550mA And 5 Years Warranty
Herkunftsort aus China
Markenname Merrytek
Zertifizierung CE
Modellnummer KL20C-B1
Min Bestellmenge 50 Stück
Verpackung Informationen Blase Bag+Carton
Lieferzeit Probezeit: 3-5 Arbeitstage
Zahlungsbedingungen T/T, L/C, Paypal
Versorgungsmaterial-Fähigkeit 40000 Stück/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Betriebsspannung 220-240VAC Eingangsstrom 0.12A Max.
Einschaltstrom 25A Max. Leistungsfaktor ≥ 093
Ausgangsstrom 200 bis 550 mA Genauigkeit ± 5%
Kommunikation Casambi Bluetooth Übertragungsdistanz 30 m in Innenräumen
Gewährleistung 5 Jahre IP-Bewertung IP20
Hervorheben

20 Watt Casambi Bluetooth LED-Treiber

,

Dauerstrom Casambi Bluetooth LED-Treiber

,

200-550mA Bluetooth-LED-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie

[Produktmerkmal]

*Die Einhaltung des Casambi-Smart-Beleuchtungssystems

*Flimmerfrei für den gesamten Dimmingbereich

*Stand-by-Leistung unter 0,5 W

*Schutz: Kurzschluss / Übertemperatur / Überspannung

*Abschwemmungsstrom bei zu hoher Umgebungstemperatur

* 5-jährige Garantie

20", ["Span",{"Farbe":"#000000","Schriften":{"ascii":"Arial","cs":"Arial","hAnsi":"Arial","Hint":"EastAsia"}",Kern":0"sz":10,szUnit:"pt","Datentyp":"leaf"},"m "],["span",{"Farbe":"#000000","Schriftarten":{"ascii":"Arial","cs":"Arial","eastAsia":" ′′体","hAnsi":"Arial","Hint":"Default"}",Kern":0"sz":10"szUnit":"pt","Datentyp":"leaf"}",("],["Span",{"Farbe":"#000000","Schriftarten":{"ascii":"Arial","cs":"Arial","hAnsi":"Arial","Hint":"Standard"}",Kern":0"sz":10,"szUnit":"pt","Datentyp":"leaf"},"selbe Etage)]]"]],["tc",{"colSpan":1,"versteckt":true,"rowSpan":1},["p",{},["span",{"Datentyp":"text"},["span",{"Datentyp":"leaf"},""]]]]]],["tc",{"colSpan":1,"versteckt":true,"rowSpan":1},["p",{},["span",{"Datentyp":"text"},["span",{"Datentyp":"leaf"},""]]]]]],["tc",{"colSpan":1,"versteckt":true,"rowSpan":1},["p",{},["span",{"Datentyp":"text"},["span",{"Datentyp":"leaf"},""]]]]]],["p",{"rPr":{"bold":true,"color":"#000000","fonts":{"ascii":"Arial","cs":"Arial","eastAsia":"??体",HAnsi: "Arial", "Hinweis", "Standard", "Highlight":0"Shd": {"Füllen":"# D7D7D7","Val":"klar"}, "sz":11,"szUnit":"pt"},"windowControl":true},["span",{"Datentyp":"text"},["span",{"Datentyp":"leaf"},""]]]]">

[Parameter]

Mikroserien KL20C-B1 KL30C-B1
Eingabe Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingangsstrom 0.12A Max. 0.17A Max.
Eintrittsstrom < 25A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor ≥ 0,93 @ 230VAC (Volllast) Der Prüfstand ist für die Berechnung der Leistung zu verwenden.

Gesamtharmonische Verzerrung

@230Vac, 100% Belastung

 Typisch: 13% Typisch: 20%
Leistung ohne Last ≤ 0,5 W
Standby-Leistung ≤ 0,5 W (@230Vac)
Wirkungsgrad ((@230VAC Volllast) 83% Max. 87% Max.
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,75 bis 1,5 mm2
Automatischer Leistungsschalter KL20C-B1 (Strom im Draht berechnen)
Typ B10 B13 B16 B20 B25 /
Zahl 25 35 45 55 65 /
Typ C10 C13 C16 C20 C25 C32
Zahl 60 70 80 110 130 160
KL30C-B1 (Strom im Draht berechnen)
Typ B10 B13 B16 B20 B25 /
Zahl 25 30 40 50 60 /
Typ C10 C13 C16 C20 C25 C32
Zahl 45 60 70 95 120 150
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmernd oder flimmerfrei) Flimmerwert: weniger als 5% für den gesamten Dimmingbereich
Startzeit < 1s (@230Vac)
Ausgabe Ausgangsspannung bei Leerlast 57VDC max. 50 V Gleichstrom max.
Ausgangsspannungsbereich 3 bis 45VDC 3 bis 40 V Gleichstrom
Ausgangsleistung bei voller Last Maximal 20 Watt. 30 W max.
Ausgangsstrom der Last 200 bis 550 mA 700 bis 1050 mA
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,75 bis 1,5 mm2
Kontrollmethode Arbeitsfrequenz 2.4-2.48 GHz
Übertragungsleistung +8 dBm (max.)
Übertragungsdistanz Punkt-zu-Punkt-Übertragungsreichweite maximal 30 m.
Modulationsmodus O-QPSK PHY
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
mit Krempeln 116*40,5*22 mm 136*42,5*24 mm
ohne Krampfadern 78*40,5*22 mm 96*42,5*24 mm
Verpackungsanforderung PE-Tasche+weiße Schachtel+Anleitung+Karton+Außenkarton(K=A)
Gewicht mit Krempeln ohne Krampfadern mit Krempeln ohne Krampfadern
72.2±5 g 570,6 ± 5 g 980,6 ± 5 g 820,0 ± 5 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.

[Dimension]

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie 0

[Leitung]

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie 1

- Ich weiß nicht.

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie 2

[Einstellung des Ausgangsstroms]

KL20C-B1

Aktuelle Getriebeinstellung

 1 2 3
200mA ((3-45V) - - -
250mA ((3-45V) An - -
300mA ((3-45V) - An -
450mA ((3-45V) An An -
400mA ((3-45V) - - An
450mA ((3-45V) An - An
500mA ((3-40V) - An An
550 mA ((3-36V) An An An

[Anwendung]

20W Casambi Bluetooth LED-Treiber mit Konstantenstrom 200-550mA und 5 Jahre Garantie 3

[Aufmerksamkeit]

1) Der LED-Treiber muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, sonst kann der LED-Treiber beschädigt werden.

2) Nach dem Abschalten des LED-Antriebseingangs wird eine Restspannung am Ausgang vorhanden, die etwa 3 Minuten lang aufrechterhalten werden kann.
