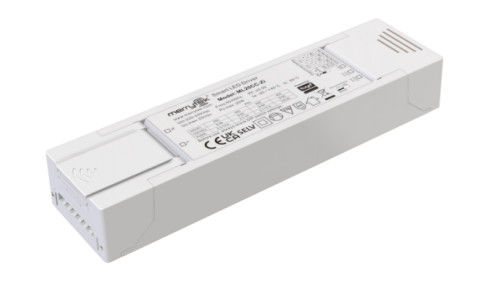

Weißer Smart LED-Treiber 20W 250-400mA Tuya Bluetooth MESH CC Konstante Strom-Tuning

  • White Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constant Current Tunable
Place of Origin Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Model Number ML20CC-B
Minimum Order Quantity 100PCS
Preis Verhandlungsfähig
Packaging Details PE bag clapboard, carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Spannungswelle 220-240Vac 50Hz /60Hz Eingangsstrom 0.13A Max., 0.12A Max., 0.26A Max., 0.26A Max.
Leistungsfaktor Der Prüfstand ist für die Berechnung der Leistung zu verwenden. Standby-Leistung ≤ 0,5 W (@230Vac)
Betriebsmodus Constant Current Zertifizierung CE
IoT Tuya Bluetooth Merkmal Konstante Strömung Abstimmbar Weiß
Ausgangsspannung 9-50Vdc IP-Bewertung IP20
Kategorie Klasse II Gewährleistung 5 Jahre
Hervorheben

20 W Smart LED Treiber

,

250-400mA Smart LED Treiber

,

Tuya Smart LED-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

20W 250-400mA Tuya Bluetooth MESH CC Konstante Strömung Abstimmbarer weißer Smart LED-Treiber



[Produktmerkmal]

  • Eingebettete Tuya Bluetooth-Module
  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Schutz: Kurzschluss / Überspannung
  • 5 Jahre Garantie



[Parameter]

  Mikroserie ML20C-B ML20CC-B ML46C-B ML46CC-B
Eingabe Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingangsstrom 0.13A Max. 0.12A Max. 0.26A Max. 0.26A Max.

Eintrittsstrom

(Halbstromimpulsbreite 100US) @230VAC

 < 15A < 30A
Leistungsfaktor Der Prüfstand ist für die Berechnung der Leistung zu verwenden.
Gesamtharmonische Verzerrung Typisch: 15% (@230Vac, 100% Belastung)
Leistung ohne Last ≤ 0,5 W
Standby-Leistung ≤ 0,5 W (@230Vac)
Effizienz@230VAC Volllast 84% Max. 88% Max.
Verkabelungsmethode Druckterminal, w- Ich weiß.Querschnitt:00,5-2,5 mm2
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmernd oder flimmerfrei) Blinkwert: weniger als 5% für den gesamten Dimmingbereich
Startzeit < 1s (@230Vac)
Ausgangsspannung bei Leerlast 60VDC max. 65 V Gleichstrom max. 70 V Gleichstrom max. 70 V Gleichstrom max.
Ausgangsspannungsbereich 9-42VDC 9-50 V Gleichstrom 9-53VDC 9-53VDC
Ausgangsleistung bei voller Last Maximal 20 Watt. Maximal 20 Watt. 46 W Max. 46 W Max.
Ausgangsstrom der Last 300 bis 700 mA 250 bis 400 mA 600 bis 1050 mA 700 bis 1050 mA
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, w- Ich weiß.Querschnitt:00,5-1,5 mm2
Kontrollmethode Arbeitsfrequenz 5.0/2.4GHz 250Kbps
Übertragungsleistung +10 dBm (max.)
Übertragungsdistanz > 20 m (sichtbare Entfernung)
AusnahmePUmdrehungRAusrüstung Ausgangsüberspannungsschutz
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 45°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Abmessung 160*42*24 mm 180*42*24 mm
Verpackungsanforderung PE-Tasche+Karton+Außenkarton(K=A)
Gewicht 109 ± 5 g 118 ± 5 g 145 ± 5 g 145 ± 5 g
Das Leben 5 Jahre @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.




[Dimension (mm) ]



Weißer Smart LED-Treiber 20W 250-400mA Tuya Bluetooth MESH CC Konstante Strom-Tuning 0     Weißer Smart LED-Treiber 20W 250-400mA Tuya Bluetooth MESH CC Konstante Strom-Tuning 1



[Diagramm der Kabel]



Weißer Smart LED-Treiber 20W 250-400mA Tuya Bluetooth MESH CC Konstante Strom-Tuning 2

Abbildung AEinfache Ausgabe



Weißer Smart LED-Treiber 20W 250-400mA Tuya Bluetooth MESH CC Konstante Strom-Tuning 3

Das ist Fig.B Doppel-Ausgabeversion



[Einstellung des aktuellen Ganges]



ML20C-B

Aktuelle Getriebeinstellung

 1 2 3 4
300mA ((9-42V) - - - -
350mA (von 9 bis 42 V) - - - An
400mA ((9-42V) - - An -
450 mA (von 9 bis 42 V) - - An An
500mA ((9-40V) - An An -
550 mA (~ 936 V) - An An An
600mA (siehe Nummer 9 bis 32V) An - An An
650mA (~ 9-30V) An An An -
700mA (zwischen 9 und 28 V) An An An An



ML46C-B

Aktuelle Getriebeinstellung

 1 2 3 4
600mA ((9-53V) - - - -
650 mA ((9-53V) - - - An
700mA ((9-53V) - - An -
750 mA ((9-53V) - - An An
800mA ((9-53V) - An - An
850 mA ((9-53V) - An An -
900mA ((9-50V) An An - -
950 mA ((9-48V) An An - An
1000mA ((9-46V) An An An -
1050mA ((9-44V) An An An An



ML20CC-B

Aktuelle Getriebeinstellung

 Kanal 2 1 2
Kanal 1 3 4
250 mA ((9-50 V) - -
300 mA ((9-50 V) - An
350 mA ((9-50 V) An -
400mA ((9-50V) An An



ML46CC-B

Aktuelle Getriebeinstellung

 Kanal 2 1 2 3
Kanal 1 4 5 6
700mA ((9-53V) - - -
750 mA ((9-53V) - - An
800mA ((9-53V) - An -
850 mA ((9-53V) - An An
900mA ((9-50V) An - -
950 mA ((9-48V) An - An
1000mA ((9-46V) An An -
1050mA ((9-44V) An An An



[MNachträglichNVerpflegungEine[Veröffentlichung]



1) Wenn die LED-Lampe mit dem LED-Treiber verbunden ist, ist es nicht gestattet, die LED-Lampe und den LED-Treiber zu trennen und zu verbinden, da die LED-Lampe sonst beschädigt werden kann.

2) Bei der Verwendung dieses Produkts, bitte verwenden Sie es in Übereinstimmung mit den Spezifikationen.

3) Bei der Nutzung dieses Produkts für die Vernetzung muss derselbe Boden mit mindestens einem Gateway ausgestattet sein (horizontale Übertragungskommunikation > 20 Meter).Wenn das gleiche Gateway auf verschiedenen Etagen verwendet wird, ist die Kommunikation anfällig für abnormale Situationen wie Codeverlust.

4) Das Bluetooth-Modul ist auf der Ausgangsseitenhülle montiert, die für eine bessere Kommunikation von 0 bis 90 Grad eingestellt werden kann.
