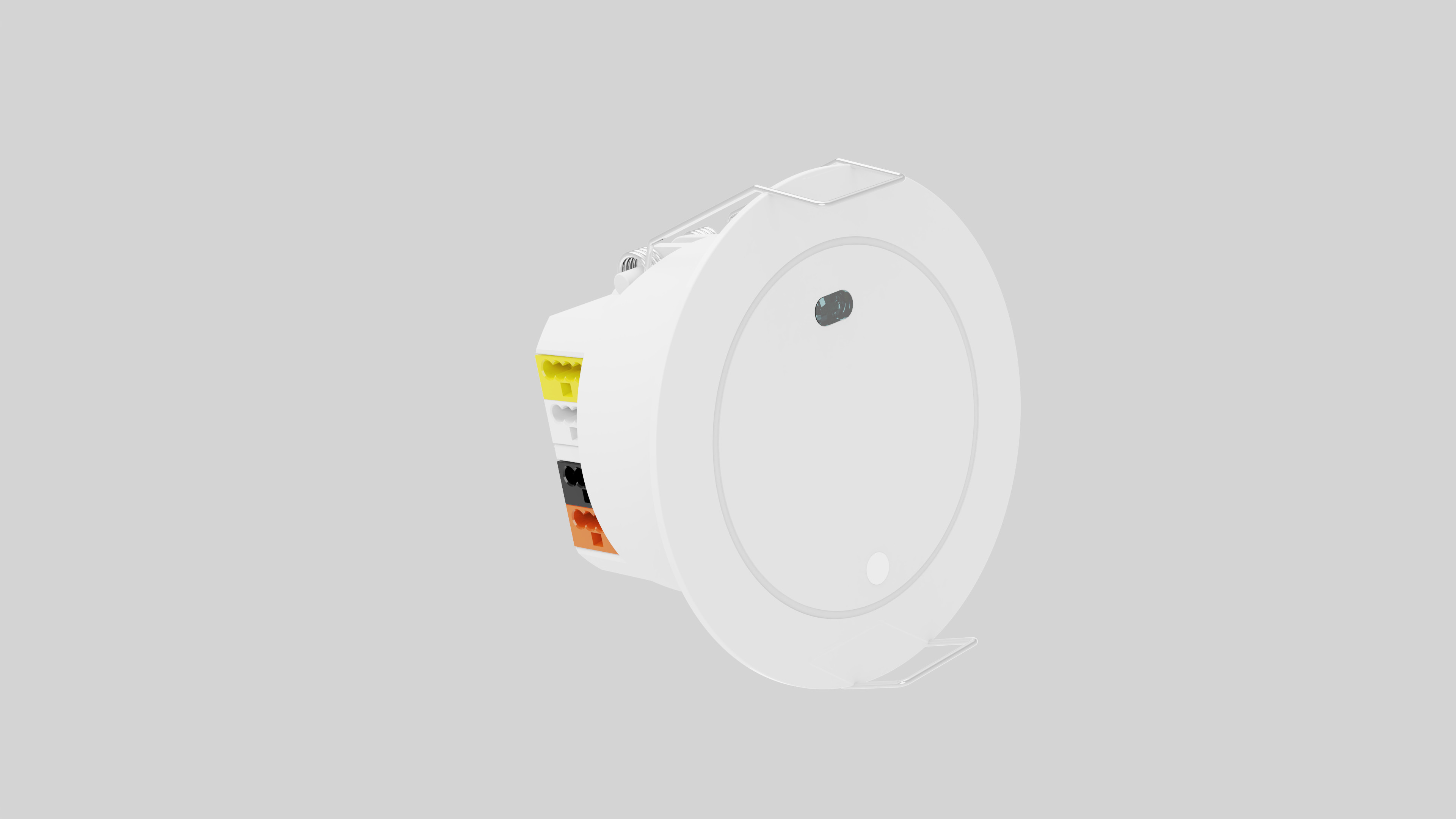

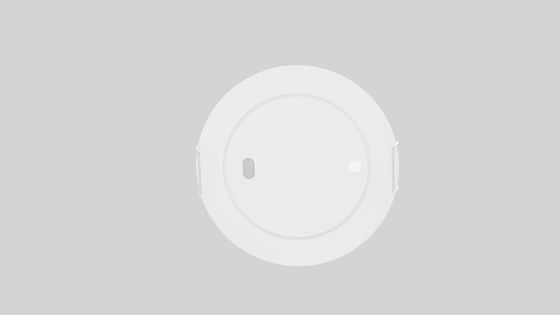

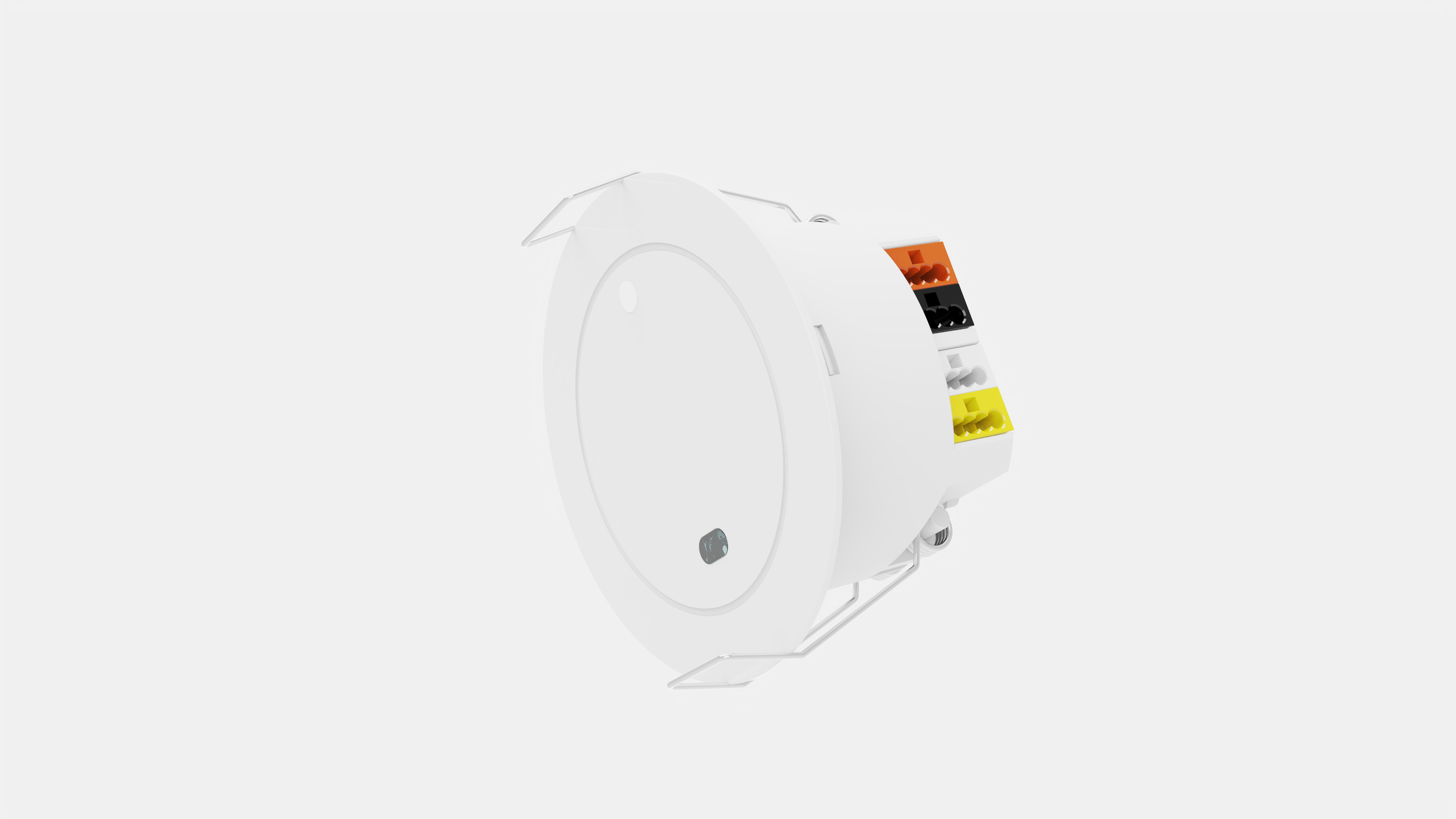

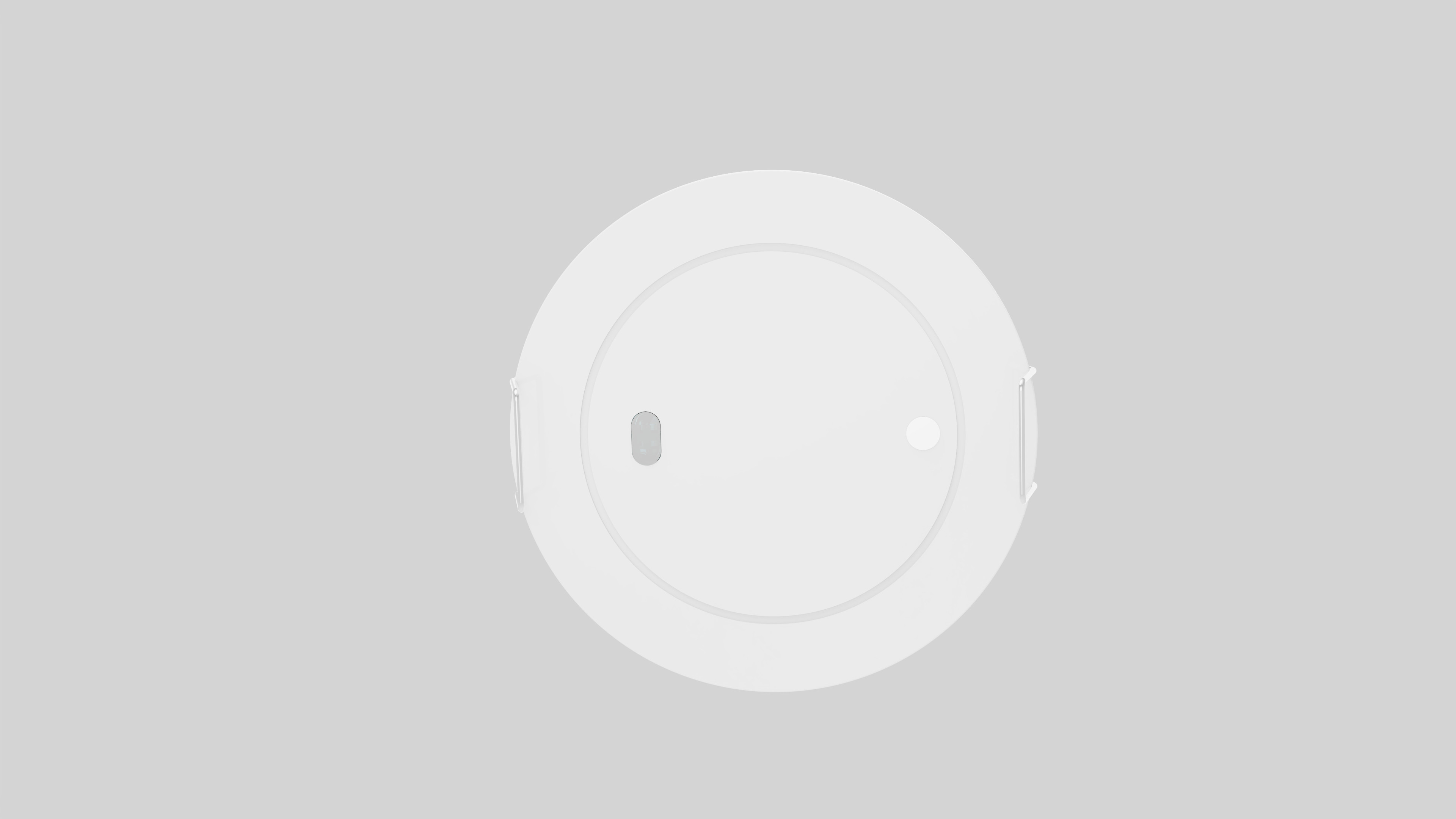

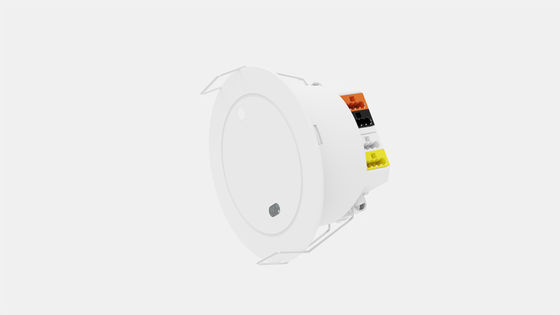

24G FMCW-Modus KNX-Besetzungsmelder mit integriertem KNX-Bus-Anschluss

24G FMCW Mode KNX Occupancy Detector mit integriertem KNX Bus Connector

1. Parameter

2. Produktfunktion

3. Abmessungen

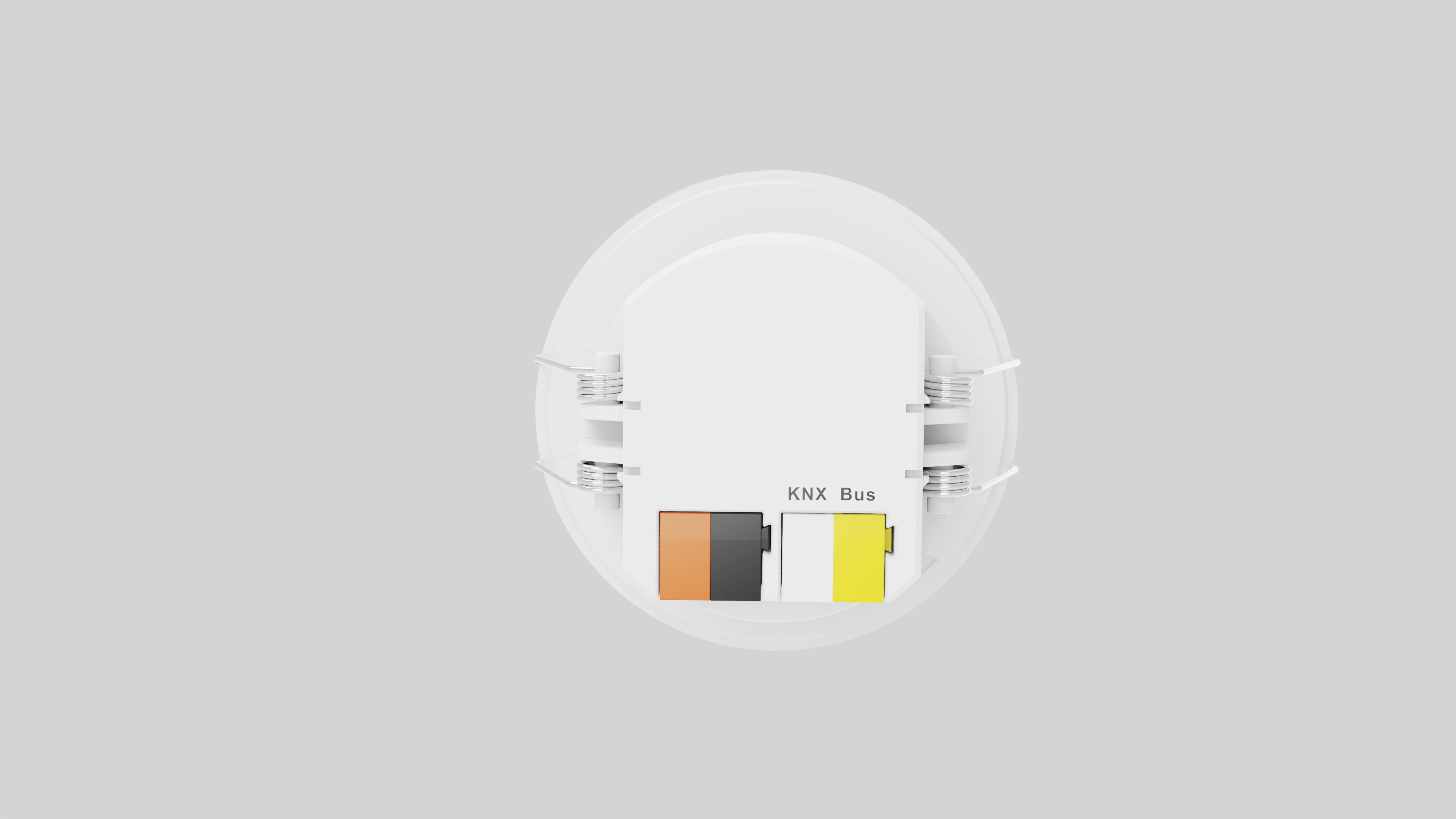

4. Verkabelung

Wiring layout suggestion:

1KNX bus wiring suggestion hand in hand to the end, star or tree wiring is not recommended to ensure the stability of signal transmission. KNX bus wiring suggestion hand in hand to the end, star or tree wiring is not recommended to ensure the stability of signal transmission.

2. KNX bus wiring wire recommends KNX standard EIB shielded wire or Category 6 network cable, the length of the bus wiring is recommended not to exceed 400 meters, die Länge des Bus-Wirings wird empfohlen, nicht mehr als 400 Meter zu überschreiten.and the number of sensor connected to a bus is recommended to not exceed 12 und die Anzahl der Sensoren, die an einen Bus angeschlossen sind, wird empfohlen, nicht mehr als 12 zu überschreiten.

3Die Anzahl der Sensoren, die an einen Bus angeschlossen sind, muss die aktuelle Lastkapazität der Stromversorgung voll berücksichtigen:that is the sum of the currents of all KNX devices (including sensors) shall not be greater than the load current of the KNX power supply Das ist die Summe der Ströme aller KNX-Geräte (einschließlich Sensoren) darf nicht größer sein als der Laststrom der KNX-Stromversorgung.

5Das ist nicht wahr.

6.Initialisierung

Nach dem Routing der physischen Adressen und dem Setzen der Kanalparameter, folgen Sie diesen Schritten:

(1) Verbinden Sie die Bus-Interface;

(2) Set the Bus and auxiliary power on (note: please make sure that the product has an auxiliary power supply, otherwise the device may not work properly) (2) Set the Bus and auxiliary power on (Note: bitte stellen Sie sicher, dass das Produkt über eine Hilfsversorgung verfügt, sonst funktioniert das Gerät möglicherweise nicht ordnungsgemäß);

(3) Drücken Sie den Programmierschalter des Produkts, das LED-Licht wird rot.

Die Programming-LED-Licht ist aus, um anzuzeigen, dass der physische Adress-Download abgeschlossen ist.

(5) Download the application after setting the required application parameters (Laden Sie die Anwendung herunter, nachdem Sie die erforderlichen Anwendungparameter eingestellt haben).

(6) After downloading the application, the product goes into initialization. Während der Initialization wird die Detektionsfunktion deaktiviert.und das Produkt funktioniert normalerweise;

Hinweis: Bitte verwenden Sie die neueste Version von ETS 5 oder 5.7.2Bitte erhalten Sie die ETS Engineering-Konfigurationsdatei dieses Sensors von unserem Vertriebspersonal.

7. Installationsanleitung

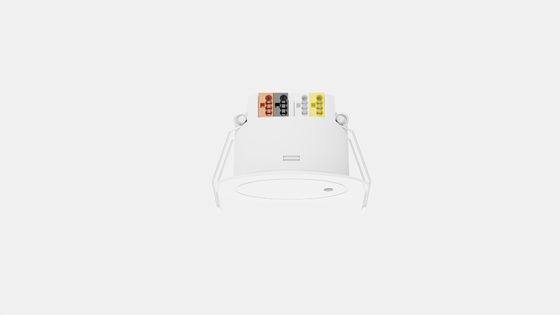

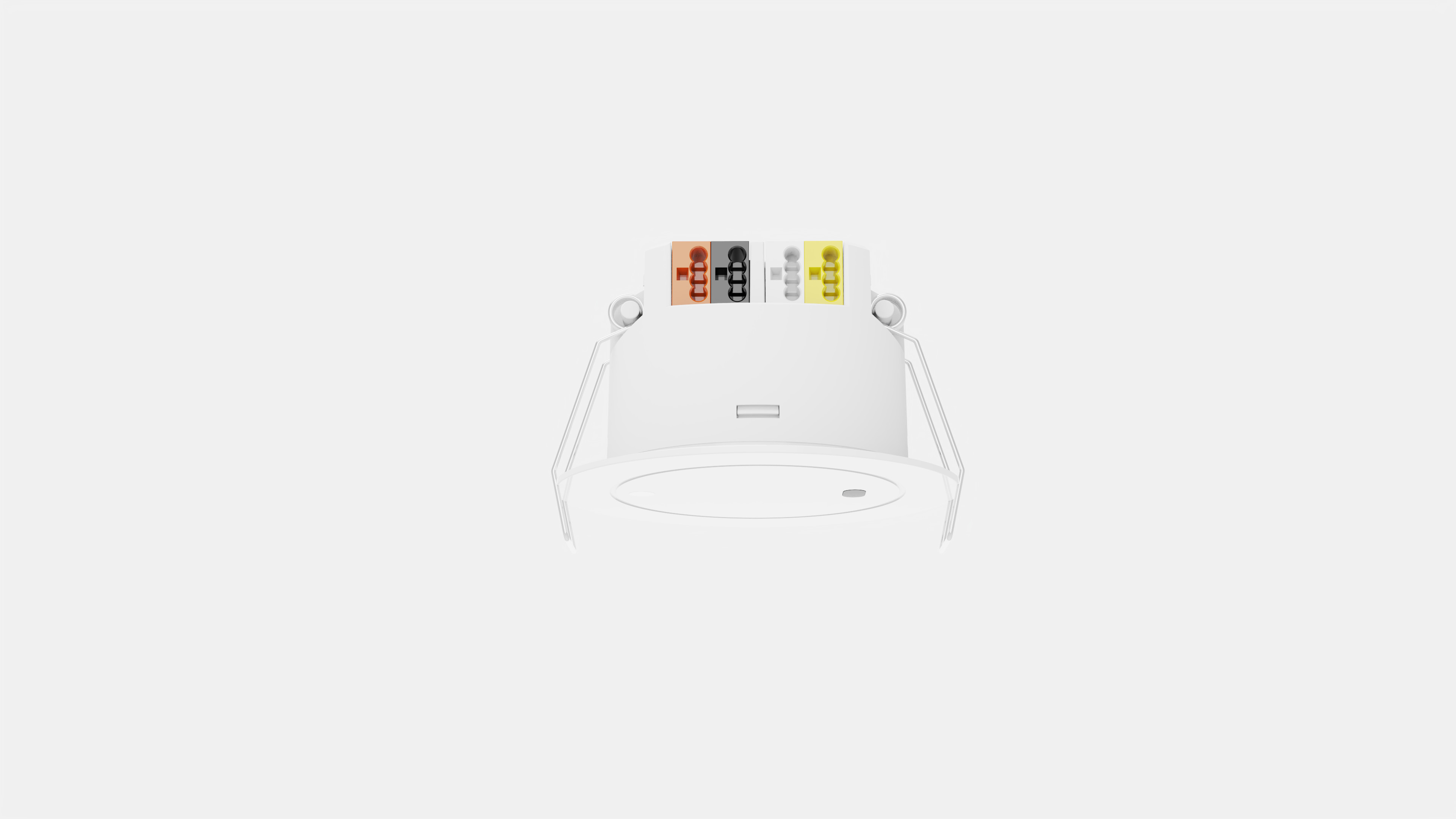

Embedded mounting installation

1. Trepanning ein 50-55 mm Loch
2. Secure wire cable into the terminal Sicheres Kabel ins Terminal
3. Drücken Sie die Programmbedruckung
4. Put the spring clip into the hole and fasten it well. Setz den Springclip in das Loch und befestige ihn gut.
5. Stellen Sie sicher, dass der Sensor fest installiert ist

8Fabrik-Standard-Einstellung.

Detektionsbereich: 4 m Haltezeit: 30 S Indikator Licht: offene Empfindlichkeit: mittlere Empfindlichkeit

9Fernbedienung MH18.

10Application Notice. Das ist ein Application Notice.

Unser Mikrowellen-Bewegungssensor ist ein elektromagnetisches Produkt, das bewegte Objekte erkennen soll und fest befestigt sein soll.Starke reflektierende Materialien wie Metall oder metallische Beschichtung oder bewegliche Haustiere oder bewegliche Fächer haben eine falsche Auslöserchance, also müssen wir den folgenden Aspekt während der Installation berücksichtigen

• Denn der menschliche Körper besteht aus Elektrolyten und kann Radarwellen reflektieren.unser Mikrowellen-Bewegungssensor wendet hauptsächlich das Doppler-Prinzip an, um menschliche Bewegung zu messen und den Status besetzt/unbesetzt auszugeben.
• Because radar waves can penetrate thin glass, thin wood, and thin gypsum board but can't penetrate concrete walls or metal to detect motion, you need to select the right installation location.Set appropriate detection Sensitivity (Sicherheit für die richtige Detektion), und halten Sie Zeit, um Ihr ideales Sinnesresultat zu treffen.
• Weil unser Mikrowellen-Bewegungssensor im kontinuierlichen Arbeitsmodus ist, wird unser Sensor-Stromstrom mindestens einen stabilen 14mA garantieren.
• Due to our microwave motion sensor being KNX bus-powered, you need to connect a limited sensor quantity in a loop (Wir empfehlen nicht mehr als 6 Sensoren in einem Loop)
• 5.5G Router und andere High-Power Wireless Equipment might interfere with our Microwave Motion Sensor, so ein 2m Installationsintervall zwischen unserem Sensor und solcher Ausrüstung ist sehr empfohlen.und Detection Sensitivity shall be adjusted based on the construction scene Die Sensitivität wird basierend auf der Baustelle angepasst
• Air outlet airflow might shake our microwave motion sensor, so ein 2m Installationsintervall zwischen unserem Sensor und Air Outlet oder metallischem Material ist sehr empfehlenswert.und Detection Sensitivity shall be adjusted based on the construction scene Die Sensitivität wird basierend auf der Baustelle angepasst
• Es soll kein blockierendes Material wie Hanging Lighting oder Pipelines unter unserem Mikrowellen-Bewegungssensor sein, um seine normale Arbeit zu gewährleisten.
• Wenn Sie unseren Bewegungssensor in einem Loop anwenden, können Sie einen Sensor anwenden, um mehr KNX-Equipment zu steuern, oder mehrere Sensoren, um eine Ausrüstung zu steuern.a daylight harvesting function is available for our sensor Eine Tageslicht-Erfassungsfunktion ist für unseren Sensor verfügbar
