RS485-Kommunikation 24 GHz-Menschenpräsenz-Erkennungssensor mit FMCW-Erkennungsmodus

RS485-Kommunikation 24 GHz-Menschenpräsenz-Erkennungssensor mit FMCW-Erkennungsmodus

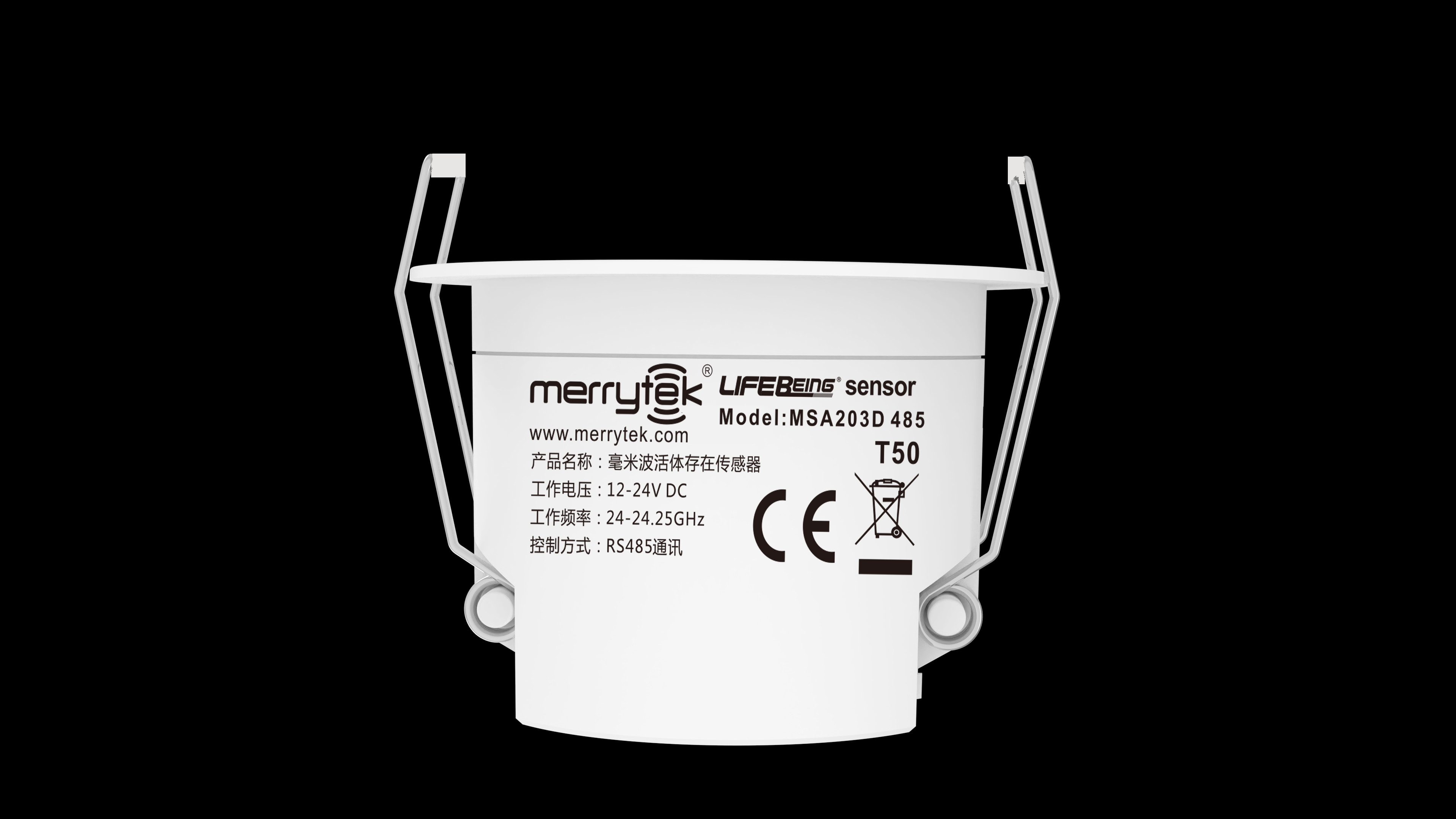

Der MSA203D 485 ist ein 24 GHz-Radarsensor, der auf der patentierten großstrahligen orthogonalen Antenne von Mairui Technology basiert.Kombiniert mit dem einzigartigen Software-Algorithmus von Mairui Technology und der Automobilmodulationsmethode für FMCW-Radar, kann es subtile Bewegungen, die durch menschliche Vitalzeichen verursacht werden, in fast allen Innenräumen genau erkennen,so dass eine schnelle und genaue Front-End-Sensor-Eingabe für aktuelle Szenarien basierend auf der Anwesenheit des menschlichen Körpers, wie z.B. intelligente Häuser, intelligente Hotels und intelligente Büros.

1. Merkmale

1) Anwenden Sie die Technologie zur Erkennung von Lebewesen, die Bewegung, leichte Bewegung und Atemsignale erkennen und die wahre Präsenzerkennung erkennen kann.

2) Verwendung von FMCW zur Erkennung von menschlichen Körpern

3) Superkleine Installationsgröße, kann auf intelligente Gebäude, intelligente Hotels, intelligente Büros, Präsenzdetektoren und andere verwandte intelligente Steuerungsfelder angewendet werden.

4) 24-24,25 GHz (ISM-Band) Millimeterwellenradar. keine Störungen für 5G WIFI und kein Eindringen von Detektionssignalen durch feste Wände.

2. Parameter

3.Funktionen

Bewegungssignale aktiv Leichte Bewegung und Atemsignal erhalten

Der Sensor erkennt menschliches Gehen, leichte Bewegungen (wie Körperbewegung, Kopfdrehen und andere kleine Bewegungen) und Atmung, um die Erkennung menschlicher Existenz im Nicht-Schlafzustand zu erkennen.

* Bewegungssignal: Es gibt große Bewegung für Sensor-Trigger innerhalb des Detektionsbereichs.

* Leichtes Bewegungssignal: sehr kleine Bewegungen können innerhalb des Erkennungsbereichs erfasst werden, z. B.: Vorwärtslehnen, Rückwärtslehnen, Körperschwingungen, Kopfschütteln, Tippen, mit Mobiltelefonen spielen,und andere kleine Verhaltensweisen.

* Atemsignal: Erkennbares Atemsignal (Verhalten der Abdominal- und Brusthöhle)

4. Abmessungen(Einheit:mm)

5.Verkabelung

6.Struktur

7Installationsanleitung

1)Flush-Anbringung

2)Oberflächenbefestigung

8.Erkennungsmuster

9. Initialisierung

Wenn der Strom zum ersten Mal eingeschaltet wird, blinkt das Anzeiglicht für 10 Sekunden und schaltet sich dann aus.Der Befehl niemands wird gesendet werdenWenn es beurteilt wird, dass jemand da ist, wird es in den normalen Sensorzustand eintreten (d.h. die Verzögerungszeit starten).kein externes Bewegungssignal erkannt wirdDie Anzeigeleuchte kann durch RS485-Befehle oder die Fernbedienung von Merrytek MH10 aus- und eingeschaltet werden.Die Verzögerungszeit und der Erkennungsbereich (Erfassungsdistanz) können über RS485-Befehle oder die Fernbedienung von Merrytek MH10 festgelegt werden.

10. Werkseinstellungen

Nachweisbereich: 4 m Haltezeit: 30 s Anzeiglicht: offen

11. Anmeldeerklärung

1) Der Sensor sollte von einem professionellen Elektriker installiert werden.

2) Legen Sie den Sensor so weit wie möglich von großen Flächen aus Metallplatten, Glas und anderen Materialien mit hoher mittlerer Dichte entfernt, um zu vermeiden, dass er versehentlich ausgelöst wird.

3) Vermeiden Sie die Verwendung von Gegenständen, die lange Zeit um den Sensor herum vibrieren, wie z. B. schüttelnde Ventilatoren usw. Das Vibrationssignal wird als das Bewegungssignal betrachtet, das den Sensor auslöst.

4) Installieren Sie den Sensor nicht in der Nähe des drahtlosen Routers, mindestens über 0,5 m.

5) Die Fernbedienung MH10 kann verwendet werden, um die Empfindlichkeit einzustellen und die Schalter-Einstellungen anzugeben (die Fernbedienung HS-Taste zeigt "an" an und die LS-Taste zeigt "aus").

6) Der Mikrowellensensor kann Glas- oder Holzwände durchdringen, und der Mikrowellensensor, der außerhalb der Wand eindringt, kann eine falsche Auslösung verursachen, wenn er bewegliche Gegenstände außerhalb erkennt.Um eine falsche Auslösung zu vermeidenBitte installieren Sie den Sensor nicht in der Nähe von Glastür/Fenster, Gipswand oder Holzwand.

A. Wenn das Produkt in einem Raum von 2 m * 2 m oder kleiner verwendet wird, sollte die Detektionsfläche auf 25% eingestellt werden (Anwendung: Waschzimmer oder Empfangsraum).

B. Bei Verwendung in einem Raum von etwa 3 m * 3 m sollte der Nachweisspielraum auf 50% eingestellt werden (Anwendung: Toilette, Eingang oder Empfangsraum)

C. Bei Verwendung in einem Raum von ca. 4 m * 4 m sollte die Detektionsfläche auf 75% eingestellt werden (Anwendungsszenario: kleiner Büro-Sitzungsraum oder Bibliothek)

D. Bei Verwendung in einem Raum von ca. 5 m * 5 m oder größer sollte der Detektionsbereich auf 100% eingestellt werden (Anwendung: großes Büro, Konferenzraum oder Bibliothek)

Hinweis: Der geeignete Nachweisspielbereich für die tatsächliche Anwendung muss sich auf die tatsächliche Umgebung stützen.

7) Haltezeit Einstellungen: Einzelraum: 1 min -3 min, Multiplayerraum: 30 s -1 min.

Es wird nicht empfohlen, eine Verzögerung von mehr als 5 Minuten festzulegen, um Störungen durch kleine Bewegungssignale im Raum zu vermeiden.
