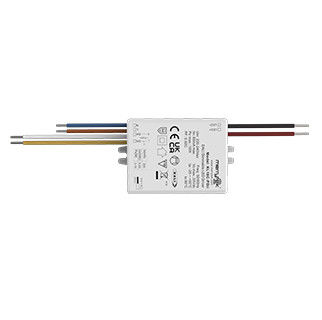

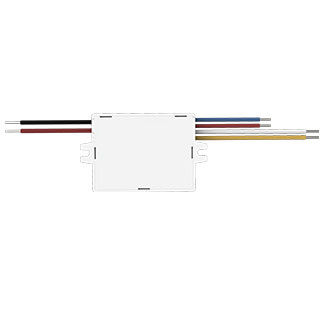

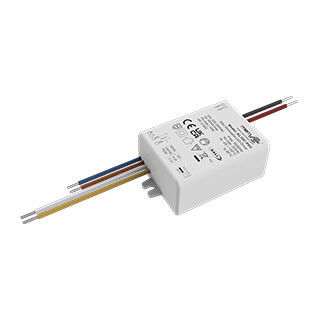

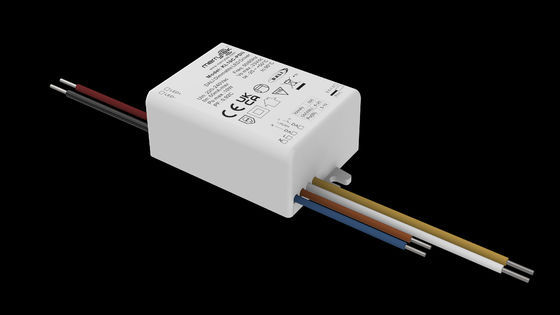

10 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE
Modellnummer Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge.
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel+ Anweisungen Klappe Außenkarton(K=A)
Lieferzeit 1. Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 20,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung der Eingabe 220-240Vac 50Hz /60Hz Eingangsstrom Einschaltstrom < 10A (Halbstromimpulsbreite 100US) @230VAC
Standby-Leistung Bei der Verwendung von elektrischen Stromversorgungsanlagen DALI-Dimmung DALI-Dämmung (Max.Lead-Länge:300M)
Betriebstemperatur -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierend) Einbaumaß 64.5*40*23 mm
Effizienz 83% Max. @230VAC (Volllast) Das Leben 50000h @Ta Volllast
Hervorheben

10 W konstanten Strom LED-Treiber

,

300mA konstanten Strom-LED-Treiber

,

500mA konstanten Strom-LED-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

Einziger Ausgangsstrom 200mA oder 300mA oder 500mA 10W konstanten Strom-LED-Treiber

[Produktmerkmal]

  • Flimmerfrei für den gesamten Dimmingbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit Tastendruck
  • Eingebettete DALI-Schnittstelle DT6
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Deratstrom bei über hoher Umgebungstemperatur
  • Schalten Sie Dim mit Speicherfunktion ein
  • 5 Jahre Garantie

[Parameter]

Eingabe Modelle
Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingabe-Kuttent 0.06A Max.
Eintrittsstrom < 10A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor Der Prüfstand ist für die Berechnung der Leistung zu verwenden.
Gesamtharmonische Verzerrung Typisch: 20% (@230Vac, 100% Belastung)
Standby-Leistung ≤ 0,5 W ((@ 230 Vac)
Effizienz 83% Max. @230VAC (Volllast)
Verkabelungsmethode Input: AC:0.5 mm2- Ich weiß nicht.0.5 mm2;
Automatischer Leistungsschalter Typ B10 B13 B16 B20 B25
Zahl 70 80 105 130 160
Durchmesser 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
Typ C10 C13 C16 C20 C25
Zahl 40 50 65 85 100
Durchmesser 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Ausgabe Lastart LED-Leuchte
Ripple-Anforderung (flimmernd oder flimmerfrei) Blinkwert: weniger als 2% für den gesamten Dimmingbereich
Startzeit < 1s (@230Vac)
Ausgangsspannung bei Leerlast 48VDC max.
Betriebsmodus 200 mA 300 mA 500 mA
Ausgangsspannungsbereich 3 bis 28 V 3 bis 28 V 3 bis 21 V
Ausgangsleistung bei voller Last 0.6-5.6W 0.9-8.4W 1.5 bis 10 W
Ausgangsstrom der Last Einzelstrom
Toleranz für Ausgangsstrom/Spannung ± 5%
Ausgabe Verkabelungsmethode Durchschnitt des Drahtes:0.5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max.Lead-Länge:20M)
1 bis 10 V Dämpfung Nein
Dämpfungsbereich Primärer PUSH- und DALI-Dimm: 0%-100%
Potentiometer Nein
DALI-Dämmung DALI-Dimmung (Max.Lead-Länge: 300M)
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Ausgangs-Kurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit und EMV

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
DALI-Protokollstandard IEC 62386-102 IEC 62386-207 DT6 251 253
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Anlageabmessung 64.5*40*23 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH 20 Einheiten max.
Verpackungsanforderung Weiße Schachtel + Anweisungen Klappe Außenkarton ((K=A)
Gewicht 80 g
Das Leben 50000h @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.

[Abmessungen (Einheit: mm)]

10 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 010 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 1

[Kabeldiagramm]

10 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 210 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 3

Abbildung ADALISchwachEinzigartiges Das ist Fig.BDrücken Sie Dim.Einzigartiges

[Verringerung]

10 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 4

[Dämpfungskurve]

10 W konstante Strom LED-Treiber Einzel-Ausgangsstrom 200mA oder 300mA oder 500mA 5

[Einschalten/Ausschalten & Beschreibung des Dämpfungsvorgangs]

A. Kurzdruck auf den PUSH-Schalter (kurzdruckzeit 0,1S-1S), der LED-Treiber schaltet sich ein oder aus.

B. Dimming: Drücken und halten Sie den PUSH-Schalter (1S-8S) gedrückt, der LED-Treiber kann Dimming, Helligkeit oder Dimming erreichen, der Dimming-Bereich beträgt 2-100%.

C. Speicher: Die PUSH-Dimmfunktion verfügt über eine Dimmspeicherfunktion.

D. Dimming-Synchronisierung: Die mit demselben PUSH-Schalter verbundene Leistung kann durch Drücken und Halten des PUSH-Schalters länger als 15 Sekunden synchronisiert werden

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an und sie kann vom DALI-Host gedimmt werden.

[Achtung]

1) Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, sonst kann die LED-String beschädigt werden.
