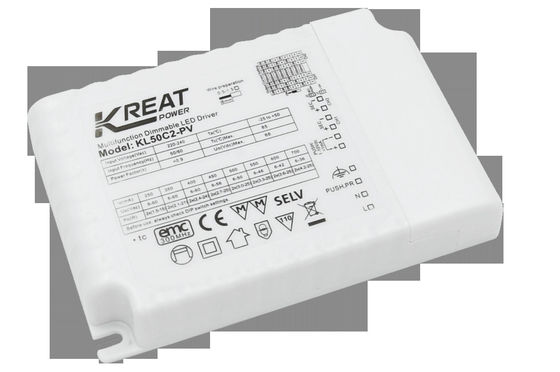

50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Markenname KREATPOWER
Zertifizierung CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Preis Verhandlungsfähig
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Zertifizierung CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Hervorheben

LED-Abblendung LED-Treiber

,

50W Dimming LED-Treiber

,

1-10V Dimming LED-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten



[Produktmerkmal]

  • Flimmerfrei für den gesamten Dimmbereich
  • Standby-Leistung unter 0,5 W
  • Primäre Dimmung mit Tastendruck
  • Sekundärdämpfung mit 0-10V-Dämpfer
  • Unterstützt 10V PWM-Dimm (3KHz-8KHz)
  • 0-10V-Anschluss PUSH-Dimmung
  • Schutz: Kurzschluss / Übertemperatur / Überspannung
  • Deratstrom bei über hoher Umgebungstemperatur
  • Schalten Sie mit der Speicherfunktion auf Dim
  • Schalten Sie den Dimmanschluss mit Korridorfunktion ein
  • 5 Jahre Garantie



[Parameter]



Eingabe Betriebsspannung 198-264VAC 50 Hz / 60 Hz
Nennspannung der Eingabe 220-240VAC 50Hz /60Hz
Gleichstrom-Eingangspannungsbereich 200-240VDC
Eingangsstrom 0.28A Max.
Eintrittsstrom < 15A (Halbstromimpulsbreite 100US) @230VAC
Leistungsfaktor ≥ 0,9 (@230VAC Volllast)
Gesamtharmonische Verzerrung Typisch: 13% (@230Vac Volllast)
Standby-Leistung ≤ 0,5 W
Effizienz 89% Max. @230VAC (Volllast)
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,75 bis 1,5 mm2
Ausgabe Betriebsmodus Ständiger Strom
Lastart LED-Leuchte
Ripple-Anforderung (flimmernd oder flimmerfrei) Blinkwert: weniger als 2% für den gesamten Dimmingbereich
Startzeit < 0,5 s (@230Vac; Hilfsgerät hat keinen Ausgang)
Ausgangsspannung bei Leerlast 58VDC max.
Ausgangsspannungsbereich 9-52VDC
Ausgangsleistung bei voller Last Ausgang 1 + Ausgang 2: 50 W max.
Ausgangsstrom der Last 2*CC:350mA;500mA;550mA;700mA;750mA;900mA;
Konstante Strom-/Spannung Präzision Konstante Strompräzision ± 5%
Verkabelungsmethode Druckterminal, Querschnitt des Drahtes:00,5-1,5 mm2
Kontrollmethode Primärer PUSH-Dimming Primärer PUSH-Dimm (Max.Lead-Länge:100M)
1 bis 10 V Dämpfung 0-10V Dimming ((Portstrom<1MA) (Max.Leadlänge:20M)
Dämpfungsbereich 3% bis 100%
PWM-Dimmung 0-10V-Port PWM-Dimm (3KHZ-8KHZ)
Potentiometer Ja, 100 kΩ
Sekundärer PUSH-Dimm Ja. Ändern Sie die Werkseinstellungen.
AusnahmePUmdrehungRAusrüstung Leistung über Temperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (Kann angefordert werden)
Überspannungsschutz Ja, ohne Selbstrettungsfunktion
Ausgangs-Kurzschlussschutz Ja, Selbstwiederherstellungsfunktion (kann angefordert werden)

Betrieb

Umwelt

 Betriebstemperatur/Feuchtigkeit -25°C bis 50°C Luftfeuchtigkeit: 85% (nicht kondensierbar)
Lagertemperatur/Feuchtigkeit -40°C bis 80°C, Luftfeuchtigkeit: 10% bis 95%
Max. Falltemperatur (Tc) 85°C

Sicherheit

& EMK

 EMV-Norm Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Sicherheitsstandard Einheit für die Berechnung der Werte
Zertifizierung CE-Nummern
Widerstandsspannung 3750Vac, 5mA, 60s (Eingang L N-Ausgang SEC)
Andere Schutzniveau IP20
Schutzart Klasse II
Typ der Anlage Unabhängige Anlage
Anlageabmessung 123*79*24 mm
Blackout-Speicherfunktion Ja, PUSH-Ausfallgedächtnis
Synchronisierung der Dämpfung PUSH 30 Einheiten.
Verpackungsanforderung Weiße Schachtel+ Anweisungen Klappe Außenkarton ((K=A)
Gewicht 220 g
Das Leben 50000h @Ta Volllast
Anmerkung: Alle Parameter werden bei einer Eingangsspannung von 230 Vac und einer Umgebung von 25 Grad geprüft, sofern nicht anders angegeben.



[Abmessungen (Einheit: mm)]



50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 050W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 1



[Kabeldiagramm]



50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 2

Fig. Ein Push DimEinzigartigesoder CKorridorfunktion

50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 3

Das ist Fig.B 0-10 Voder Sekundär-PUSH



[Aktuelle Getriebeinstellung]

Strom 1 aus Aus 2
Spannung (Wir haben es nicht geschafft) 1 2 3 Spannung (Wir haben es nicht geschafft) 1 2 3
350 mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500 mA 9 ̊50V 25 An - - 9 ̊52V 26 An - -
550 mA 9 ̊45V 25 - An - 9 ̊52V 29 - An -
700 mA 9 ̊36V 25 An An - 9 ̊50V 35 An An -
750 mA 9 ̊33V 25 - An An 9V48V 36 - An An
900 mA 9 ̊28V 25 An An An 9 ̊40V 36 An An An
Anmerkung:Die Gesamtleistung der beiden Ausgänge darf 50W nicht überschreiten;Po1+Po2≤50W



[Absenkung



50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 4

[Dämpfungskurve]



50W Dual Channel PUSH und 1-10V Dimming LED-Treiber für die LED-Ausleuchten 5

[Einschalten/Ausschalten & Beschreibung des Dämpfungsvorgangs]

A. Kurzschaltschalter (< 1 s), LED-Treiber eingeschaltet oder ausgeschaltet. Die Helligkeit wird auf den letzten Dimmwert zurückgesetzt.

B. Drücken und Halten Sie den PUSH-Schalter (1S~8S), und der LED-Treiber kann Dimmen erreichen; Nach dem erneuten Drücken ändert sich das Licht in die entgegengesetzte Dimming-Richtung.

C. Push-Dimming verfügt über Power-Down-Speicher und Helligkeitsspeicher.

D. Synchronisierung der Dämpfung:

Der LED-Treiber kann mit einem 15-Sekunden-Halt auf dem Druck auf ein Dämpfungsniveau von 50% synchronisiert werden.

E. Setzen Sie die Zeit für das Ausblenden: Drücken Sie die Schaltfläche, um die Lichter auszuschalten, dann drücken Sie die Schaltfläche lange, und die Lichter werden eingeschaltet und gedämpft.Funktion "Fade times" deaktivieren: Drücken Sie den PUSH-Schalter innerhalb von 3 Sekunden schnell 5 Mal; Schalten Sie die Funktion "Fade times" ein: Drücken Sie PUSH 15S lange.

F. Korridorfunktion: PUSH hat ein L-Signal von mehr als 60 S, geben Sie die Korridorfunktion ein, 100% Helligkeit, 20% Helligkeit, warten Sie auf 60 S und schalten Sie dann die Lichter aus.Kurzdruckschalter 5 Mal zum Ausstieg aus der Korridorfunktion.

G. Drücken von Tasten mit Anzeigeleuchten ist nicht gestattet.

H. Sekundärschub: Der DIP-Schalter ¥4 ¥ ist geschlossen; 0-10V: Der rote DIP-Schalter ¥4 ¥ ist geöffnet;



[Notwendige AngelegenheitenEine[Veröffentlichung]

Die LED-String muss vor dem Einschalten der Eingangsleistung an die Last angeschlossen sein, da sonst die LED-String beschädigt werden kann.
