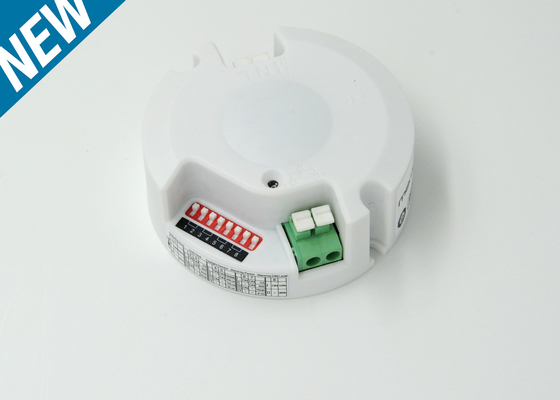

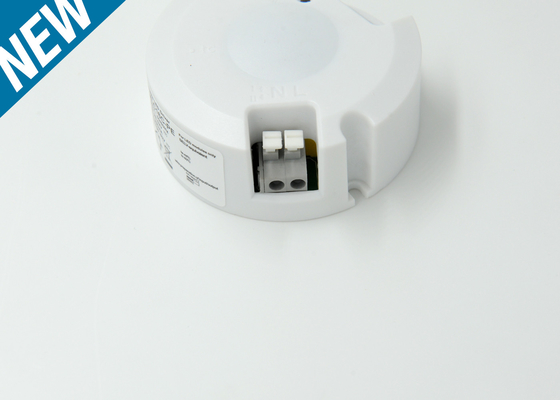

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming

  • MLC18C-N 18W Integrated Sensor LED Driver For LED Ceiling Light , ON - OFF / Dimming
  • MLC18C-N 18W Integrated Sensor LED Driver For LED Ceiling Light , ON - OFF / Dimming
  • MLC18C-N 18W Integrated Sensor LED Driver For LED Ceiling Light , ON - OFF / Dimming
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MLC18C-N
Min Bestellmenge 100PCS
Preis Verhandlungsfähig
Verpackung Informationen Bubble Bag+Clapboard + Karton(K=A)
Lieferzeit 1, Probe und kleiner Auftrag: Innerhalb 5 Werktage, nachdem Ihre Zahlung empfangen worden ist. 2, Gr
Zahlungsbedingungen T / T oder Western Union oder Paypal
Versorgungsmaterial-Fähigkeit 10.000 Stück pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Produktbezeichnung 18W integrierter Sensor-LED-Treiber Ausgangsstromkonstante 300mA/350mA
Ausgangsspannung 60 Vdc max. Standby-Leistung ≤1W
Standby-DIM-Ebene 10% /25% Betriebstemperatur -25°C... +50°C
Isolationsklasse KlasseⅡ Bescheinigung CE-Nummern
Schutzklasse IP20
Hervorheben

hohe Leistungsfähigkeit führte Fahrer

,

LED-Instrumententafel-Leuchte Fahrer

,

LED-Decken-Lichtsensor-Fahrer
Hinterlass eine Nachricht
Produkt-Beschreibung


MLC18C-N 18W integrierter Sensor LED-Treiber für LED-Deckenlicht, ON - OFF / Dimming

1, Standby-Leistung ≤ 1 W
2, Unterstützung der Montagehöhe von maximal 6 m.
3, Stand-by-Dimm-Level ist optional, 10%/ 25%.
4, Arbeitsmodus: automatisches Ein-/Aus- oder Dämpfen durch Bewegung und Umgebungslicht.
5Die kompakte Größe macht die Treiber leicht in Leuchten zu installieren und eine einfachere Beleuchtungsstruktur zu erhalten.

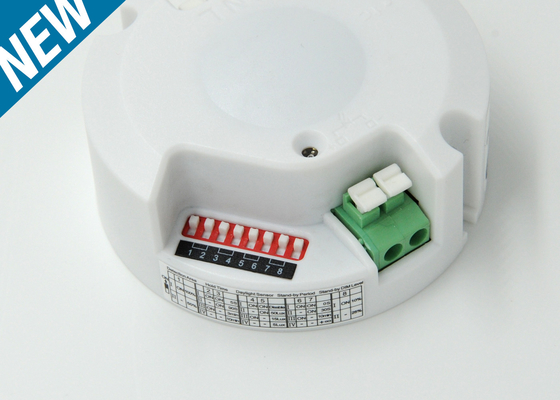

6, Detektionsbereich, Zeitverzögerung, Tageslichtschwelle, Standby-Dimmzeit und Standby-Dimmstand können über den DIP-Schalter eingestellt werden.
7, Sensor-DIM-LED-Treiber, ursprünglich von Merrytek entwickelt, sind innovative Produkte, die mit HF-Bewegungssensor, Tageslichtsensor und LED-Stromversorgung integriert sind.

Spezifikationen


EingabeBetriebsspannung198 bis 264 VWechselstrom, 50 Hz/60 Hz
Nennspannung220-240 V Wechselstrom, 50 Hz/60 Hz
Eingangsstrom0.11A MAX
Leistungslast≥ 0,90 (230 V Volllast)
Standby-Leistung≤ 1 W
Arbeitseffizienz85% Max.@230V Wechselstrom (volllast)
VerkabelungsmethodeDruckterminal, Drahtdurchmesser:00,5-0,75 mm2
AusgabeArbeitsmodellStändiger Strom
Art der LadungLED-Leuchte
Ausgangsspannung bei Leerlast60 V Gleichspannung Max
VolllastleistungMaximal 16 W
Ausgangsspannungsbereich24-53V Gleichstrom
Ausgangsstrom der Last300 mA/350 mA
VerkabelungsmethodeDruckterminal, Drahtdurchmesser:00,5-0,75 mm2
SensorparameterBetriebsfrequenz50,8 GHz ± 75 MHz, ISM-Band.
Übertragungsleistung0.5mW max.
Wartezeit5 Sekunden / 1 Minute / 5 Minuten / 10 Minuten
Standby-DIM-Ebene10%/25%
Bereitschaftszeitraum0S/1min /10min/ +∞
Nachweisbereich50%/100%
Taglichtsensor5Lux / 25Lux / 50Lux / Ausgeschaltet
Tageslicht eingeschaltet/ausgeschaltetN/A
Ermittlung des Radius4-6 m (Einstellhöhe 3 m) (siehe Anmerkung 2)
MontagehöheMaximal sechs Meter.
Entdeckungswinkel150° (an der Wand), 360° (an der Decke)
Wireless ModulBetriebsfrequenzN/A
ÜbertragungsleistungN/A
ÜbertragungsdistanzN/A
ModulationsmodusN/A
Nummer der CodierungN/A

Betrieb

Umwelt

Betriebstemperatur-25°C... +50°C
Speichertemperatur-40°C...+80°C ((Feuchtigkeit: 85% Nicht kondensierend)
ZertifizierungsstandardsSicherheitsnormenEinheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte
EMV-NormenDie in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Betrieb sind.
UmweltAnforderungEinhaltung der RoHS-Vorschriften
BescheinigungCE-Nummern
IP-BewertungIP20
SchutzklasseKlasse II
EinrichtungEingebettet
AbmessungΦ68 mm, H 26 mm
Nettogewicht60.1 g
PaketBubble Bag+Clapboard + Karton(K=A)
Lebensdauer30,000h @Ta 230V Volllast

Anmerkung
1. "N/A" bedeutet "nicht verfügbar".
2Der Erfassungsbereich wird durch eine 165 cm hohe Person mit einer Gehgeschwindigkeit von 0,5 m/s getestet.




Abmessungen (mm)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 0



Wringdiagramm

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 1
* Der Sensor ist nur für eine Verbindung mit einer Last ausgelegt.


Struktur

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 2

Erkennungsmuster

Deckenbefestigung


Höhe der Decke: 3 m

Empfindlichkeit: 100%/50%

Höhe der Decke: 6 m

Empfindlichkeit:100%/50%

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 3

Normalbewegung (Geschwindigkeit:1 m/s)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 4

Normalbewegung (Geschwindigkeit:1 m/s)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 5

Langsame Bewegung (Geschwindigkeit 0,3 m/s)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 6

Langsam bewegt (Geschwindigkeit: 0,3 m/s)



Wandmontage


Horizontmontierhöhe: 2 m

Empfindlichkeit: 100%/50%

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 7

Normalbewegung (Geschwindigkeit:1 m/s)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 8

Langsame Bewegung (Geschwindigkeit 0,3 m/s)





Funktion

1) Funktion eingeschaltet/ausgeschaltet ((Stand-by-Zeitraum auf 0S )

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 9

2) 2-stufige Dimming-Funktion (Stand-by-Zeitraum auf ∞+∞)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 10

3) Drei-Schritte-Dimmfunktion ((Stand-by-Zeit auf 1min/10min eingestellt)

MLC18C-N 18W Integrierter Sensor LED-Treiber Für LED-Deckenlicht, ON - OFF / Dimming 11


Initialisierung

1) Ein-/Aus-Funktion /Drei-Stufen-Dimmfunktion:
Nach dem Einschalten schaltet der Sensor automatisch das Licht bei 100% Helligkeit ein. Nach 10 Sekunden schaltet er das Licht aus. Während der Initialisierung ist der Sensor nicht in der Lage, Bewegung zu erkennen.
2) Zwei-Stufen-Dimmfunktion
Nach dem Einschalten schaltet der Sensor das Licht automatisch bei 100% Helligkeit ein. Nach 10 Sekunden dimmt er das Licht auf ein niedriges Lichtniveau (setzt nach Standby-Dimmniveau).Der Sensor kann keine Bewegung erkennen..

Fabrik-Einstellungen

Nachweisbereich: 100%, Wartezeit: 5 Sekunden, Tageslichtsensor: Deaktiviert, Stand-by-DIM-Level:25%, Stand-by-Zeitraum: +∞

Mitteilung über die Anmeldung

Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie die Einstellung des DIP-Schalters anpassen.
