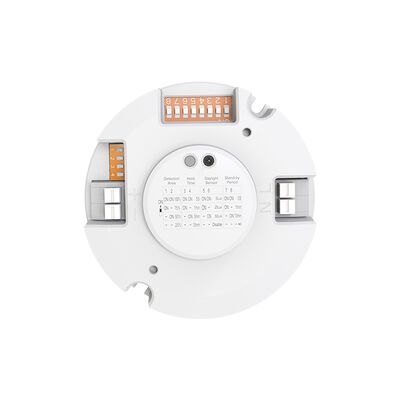

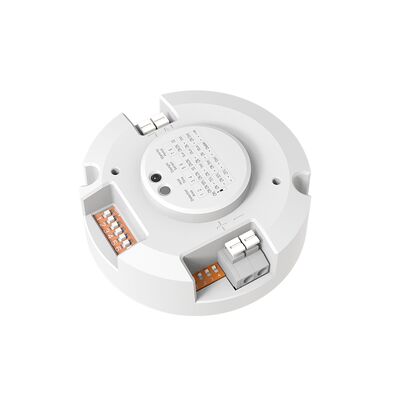

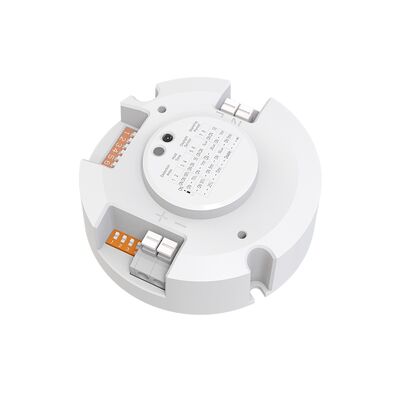

300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion

  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
  • 300-900mA Current Output 16W Sensor DIM LED Driver For Ceiling Light, Daylight Priority Function
Herkunftsort Shenzhen, China
Markenname Merrytek
Zertifizierung CE, RED
Modellnummer MLC16C-DP4
Min Bestellmenge 100 Stück
Preis Verhandlungsfähig
Verpackung Informationen PE-Taschen, Karton
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10000 PCs/Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Spannungsbereich 220-240Vac 50Hz /60Hz Einflussstrom ≤15A (100us Halbstrom) @230V Wechselstrom
Leistungsfaktor Die Leistung wird durch die Leistung des Geräts ersetzt. Standby-Leistung ≤0,5 W
Volllastleistung 16 W max Zertifizierung CE RED
Hervorheben

16W Sensor-DIM-LED-Treiber

,

LED-Treiber mit Tageslicht-Priorität

,

300-900mA Sensor-Dimm-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung
16-W-Sensor-DIM-LED-Treiber mit 300–900 mA Stromausgang, Tageslicht-Prioritätsfunktion
Produktmerkmale
  • Entspricht dem ERP-Standard mit Mikrostromverbrauch
  • 5,8-GHz-ISM-Band, kann als Batch-RED-zertifiziert werden
  • Isoliertes, flimmerfreies Design mit integriertem Treiber und Sensor
  • Korridorfunktion und Lichtprioritätsfunktion für verschiedene Anwendungen
  • Kompakte Größe für einfache Installation in Beleuchtungskörpern
  • Alle Parameter über DIP-Schalter einstellbar
Technische Spezifikationen
Eingabeparameter
Spannungsbereich 220–240 V Wechselstrom, 50 Hz/60 Hz
Eingangsstrom ≤0,11 A bei 230 VAC
Einschaltstrom ≤15A (100us Halbstrom) bei 230V AC
THD ≤20 %, 230 VAC/Max. Last
Leistungsfaktor ≥0,90, 230 VAC/Max. Last
Standby-Stromversorgung ≤0,5W
Arbeitseffizienz ≥82 %, bei maximaler 230-V-AC-Last
Blitzstoß L/N:1KV
Ausgabeparameter
Arbeitsmodell CC
Art der Ladung LED
Volllastleistung 16 W max
Flackernde Welle Weniger als 2 %
Ausgangsspannung im Leerlauf 60 VDC max
Laststrom 300mA/400mA/500mA/600mA/700mA/800mA/900mA
Ausgangsspannungsbereich laden 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V)
Konstantstromgenauigkeit ±5 % bei 230 VAC
Sensorparameter
Betriebsfrequenz 5,8 GHz ±75 MHz, ISM-Band
Sendeleistung 1mW
Erfassungsbereich 25 %/50 %/75 %/100 %
Haltezeit 5S/1min/5min/10min
Standby-Zeitraum 0S/1min/10min/+∞
Parameter des Tageslichtsensors
Tageslichtschwelle 5Lux/25Lux/50Lux/Deaktivieren
Tageslichtvorrangiges Öffnen/Schließen Geöffnet: 5Lux/25Lux/50Lux | Schließen: 50Lux/100Lux/150Lux
Standby-DIM-Pegel 15 %
Erfassungsradius (Empfindlichkeit: 100 %) Deckenmontage 3m: 0,3m/S ≥4m, 1m/S ≥2,5m
Wandmontage 2m: 0,3m/S ≥10m, 1m/S ≥5m
Montagehöhe 3 m typischer Wert (6 m max.)
3 dB Feldwinkel 90°@Xz flach, 95°@Yz flach
Schutz- und Umweltspezifikationen
Überspannungsschutz Ja, Selbstheilung
Leerlaufschutz Ja, Selbstheilung
Kurzschlussschutz Ja, Selbstheilung
Betriebstemperatur -25…+50℃
Maximale Temperatur (Tc) 75℃
Lagertemperatur/Luftfeuchtigkeit -40℃…+80℃ Luftfeuchtigkeit: 85 %
Spannung standhalten 3750Vac 5mA 60S (Eingang „L N“ zum Ausgang SEC+ SEC-)
Zertifizierungen und Standards
Sicherheitsstandards (LVD) EN61347-1, EN61347-2-13
EMV-Standards EN55015, EN61547, EN61000-3-2, EN61000-3-3
Umweltanforderungen Konform mit RoHS
Zertifikat CE-ROT
IP-Bewertung IP20
Schutzklasse Klasse II
Physikalische Spezifikationen
Verkabelungsmethode Pressklemme, Drahtdurchmesser: 0,5–1,5 mm²
Installation Eingebaut
Installationsgröße Ф73mm × H23mm
Paket PE-Beutel mit Schindeln, Karton (K=A)
Nettogewicht 78±3g
Lebensdauer 5 Jahre Garantie bei Ta 230V Volllast
Die angegebenen Werte der Erkennungsparameter werden typischerweise von 165 cm großen Testern in einer offenen Innenumgebung gemessen.
Betriebsfunktionen

Ein/Aus-Funktion:Einstellung der „Standby-Zeit“ auf „0s“, wobei andere Parameter entsprechend der praktischen Anwendung angepasst werden.

300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 0

3-stufige Dimmfunktion:Einstellung der Standby-Zeit auf „30s/10min“, wobei andere Parameter entsprechend der praktischen Anwendung angepasst werden.

300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 1

Tageslicht-Prioritätsfunktion:Einstellung der Standby-Zeit auf „+∞“, wobei andere Parameter entsprechend den praktischen Anwendungen angepasst werden.

300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 2
Abmessungen
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 3
Schaltplan
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 4
Interne Struktur
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 5
Ausschnittsmaße
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 6
DIP-Schaltereinstellungen
Erfassungsbereich
Schalter 1 Schalter 2 Bereich
AN AN 100 %
AN - 75 %
- AN 50 %
- - 25 %
Haltezeit
Schalter 3 Schalter 4 Zeit
AN AN 5S
AN - 1min
- AN 5min
- - 10min
Tageslichtsensor
Schalter 5 Schalter 6 Tageslichtschwelle Öffnen/Schließen
AN AN 5Lux 5Lux/50Lux
AN - 25 Lux 25Lux/100Lux
- AN 50Lux 50Lux/150Lux
- - Deaktivieren Deaktivieren
Realisierung der Tageslichtprioritätsfunktion bei Einstellung der „Stand-by-Periode“ auf „+∞“
Standby-Zeitraum
Schalter 7 Schalter 8 Zeitraum
AN AN 0S
AN - 1min
- AN 10min
- - +∞
Ausgangsstrom
Ausgangsstrom Ausgangsspannung Schalter 1 Schalter 2 Schalter 3 Schalter 4
300mA 9-40V - - - -
400mA 9-40V - - - AN
500mA 9-32V - - AN AN
600mA 9-27V - AN - AN
700mA 9-23V - AN AN AN
800mA 9-20V AN AN - AN
900mA 9-18V AN AN AN AN
Strahlungsmuster
Deckenmontagehöhe: 3 m Empfindlichkeit: 100 %/75 %/50 %/25 %
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 7
Normale Bewegung (Geschwindigkeit: 1 m/s)
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 8
Langsame Bewegung (Geschwindigkeit 0,3 m/s) – Hinweis: Bei 25 % Empfindlichkeit und 3 m Montagehöhe liegen keine Erkennungsdaten vor
Deckenmontagehöhe: 6 m Empfindlichkeit: 100 %/75 %
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 9
Normale Bewegung (Geschwindigkeit: 1 m/s)
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 10
Langsame Bewegung (Geschwindigkeit 0,3 m/s) – Hinweis: Bei 50 %/25 % Empfindlichkeit und 6 m Montagehöhe liegen keine Erkennungsdaten vor
Wandmontagehöhe: 2 m Empfindlichkeit: 100 %/75 %/50 %/25 %
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 11
Normale Bewegung (Geschwindigkeit: 1 m/s)
300-900mA Stromausgang 16W Sensor DIM LED-Treiber für Deckenleuchten, Tageslicht-Prioritätsfunktion 12
Langsame Bewegung (Geschwindigkeit 0,3 m/s)
Initialisierung

Beim Einschalten schaltet das Produkt das Licht automatisch mit 100 % Helligkeit ein. Nach 10 Sekunden schaltet es das Licht aus. Während der Initialisierung ist das Produkt nicht in der Lage, sich bewegende Signale zu erkennen.

Werkseinstellungen

Empfindlichkeit: 100 %; Haltezeit: 5S; Standby-Zeit: 0S; Tageslichtsensor: Deaktivieren.

Anwendungsrichtlinien
  • Die Installation sollte von einem professionellen Elektriker durchgeführt werden. Schalten Sie die Stromversorgung aus, bevor Sie die DIP-Schaltereinstellungen installieren, verkabeln oder ändern.
  • Mikrowellensensoren dringen gut in Kunststoff- und Holzobjekte ein, vermeiden Sie jedoch Metallzubehör, Metallgehäuse und Glasgehäuse in der Nähe der Antenne, da diese die Übertragung und den Empfang beeinträchtigen.
  • Installieren Sie Mikrowellensensoren mindestens 2 m von Schaltern, Routern und anderen drahtlosen Geräten entfernt, um Funkstörungen zu vermeiden (5G-WLAN erfordert einen Abstand von mehr als 2 m).
  • Halten Sie die Antennenoberfläche von Eingangs-Wechselstrom und Ausgangs-Gleichstrom fern, um Signalstörungen zu vermeiden.
  • Vermeiden Sie die Installation in der Nähe von Vibrationsgeräten oder sich bewegenden Objekten, da Vibrationssignale eine Fehlerkennung auslösen können. Von großen Metallgeräten, Lüftungsrohren, Klimaanlagenauslässen, Abluftöffnungen und Rauchabzugsmaschinen fernhalten. Passierende Haustiere können den Sensor auslösen.
  • Geeignet für die Innenaufstellung. Bei Verwendung im Halb- oder Außenbereich können Wind und Regen zu Fehlauslösungen führen. Reduzieren Sie bei Metallbefestigungen oder engen Umgebungen die Empfindlichkeit oder wenden Sie sich an den Hersteller.
  • Durch die Wandmontage wird die Erkennungsreichweite erheblich erhöht. Reduzieren Sie die Empfindlichkeit oder wenden Sie sich für Unterstützung an den Hersteller.
  • Produktspezifikationen können aufgrund kontinuierlicher Verbesserungen ohne vorherige Ankündigung geändert werden.
  • Der Empfindlichkeitsbereich hängt von der Bewegungsgeschwindigkeit des Objekts, der Objektgröße, der Montagehöhe, dem Montagewinkel, der Arbeitsumgebung und den reflektierenden Materialien ab.
  • Die Messwerte des Tageslichtsensors werden in sonnigen Umgebungen ohne Schatten und mit diffuser Reflexion des Umgebungslichts gemessen. Die tatsächlichen Beleuchtungsstärkewerte können je nach Umgebung, Zeit, Jahreszeit und Klima variieren.
