PIR-Detektoren mit schnellen Anwendungsmöglichkeiten 360° Deckenbefestigungssensor
| Herkunftsort | China |
|---|---|
| Markenname | Merrytek |
| Zertifizierung | CE |
| Modellnummer | MSA246S IR A |
| Min Bestellmenge | 100 Stück |
| Preis | Verhandlungsfähig |
| Verpackung Informationen | Weiße Schachtel+ Weiße Schachtel-Tags+ Klapboard+ Karton(K=A) |
| Lieferzeit | 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 10,000pcs pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Eingangsspannung | 100-240VAC | Arbeitsstrom | 20mA max. |
|---|---|---|---|
| Stromverbrauch | ≤0,5 W | Funktion | Funktion EIN/AUS |
| Verfügbar | PIR 360° Deckenmontage-Präsenzmelder | Montagehöhe | 2.5-4m |
| Installation | mit einer Breite von mehr als 20 mm | Schnittgröße | Φ65mm |
| Hervorheben | PIR-Besetzungsmessgerät mit Spülung,360°-Bewegungsmelder für die Deckenmontage,leicht zu bedienender PIR-Bewegungssensor |
||
Produkt-Beschreibung
PIR-Detektoren mit schnellen Anwendungsmöglichkeiten 360° Deckenbefestigungssensor
Fortgeschrittene PIR-Bewegungserkennungs-Sensoren mit 360°-Dachmontage für die automatisierte Beleuchtungssteuerung in industriellen und kommerziellen Umgebungen.
Wesentliche Merkmale
- PIR-Bewegungserkennungstechnologie
- Genaue Ausgangssteuerung von ON/OFF
- Arbeitsmodi mit Tageslichtpriorität und Tageslichtschwellenwert
- Fähigkeit zur Lernfunktion bei Tageslicht
- Fernbedienung/Potentiometer-Anpassung für Detektionsbereich, Wartezeit und Tageslichtschwelle
- Höchstdetektionsbereich: 10-14 m Durchmesser
- Schubterminal für die manuelle Lastregelung
- Voll- und Halbautomatikbetriebsmodus
- Synchronisierung mehrerer Sensoren über parallele S-Terminals
- Intelligenter IQ-Modus für die adaptive Bedienung
Technische Spezifikation
| Eingangs-/Ausgangsparameter | |
|---|---|
| Eingangsspannung | 100-240 V Wechselstrom |
| Nennspannung | 230 V Wechselstrom |
| Stromverbrauch | Maximal 20 mA |
| Ausgangssignal | ≤ 0,5 W @ 220 V Gleichstrom |
| Betriebsmodus | Einschalten / Ausschalten |
| Überspannungsschutz | 2KV ((L/N, EN61000-4-5) |
| Überspannungskapazität | 30A (50% Ipeak, zweite = 500us, 230Vac Volllast, Kaltstart) |
| Lastkapazität | 1200W Widerstandslast oder 800W Induktionslast |
| Sensorparameter | |
| Funktion | PIR-Bewegungserkennung + Tageslichtsensor |
| Nachweisbereich | Drehen des Potentiometers oder Fernstellen: 100%/75%/50%/25% |
| Halte Zeit | Umdrehen des Potentiometers oder Fernstellen: 5s/30s/1min/3min/5min/10min/20min/30min |
| Taglichtsensor | Umdrehen des Potentiometers oder Fernstellen: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Deaktivieren |
| Montagehöhe | 2.5-4 m (typischer Wert: 3 m) |
| Anwendungsumfeld | |
| Bohrloch | Φ65 mm |
| Betriebstemperatur | -25°C bis +50°C |
| Speichertemperatur | -40 °C bis +80 °C |
| Zertifizierung und Normen | |
| Bescheinigung | CE-konform |
| Umweltanforderungen | Einhaltung der RoHS-Vorschriften |
| IP-Bewertung | IP20 |
Abmessungen und Funktion

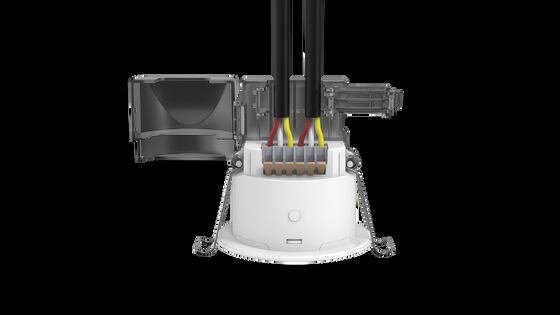

Kabeldiagramm
Wichtige Hinweise zur Verkabelung:
- LN ist das Wechselstrom-Eingangsgerät und L'N das Wechselstrom-Ausgangsgerät.
- Anforderungen an eine einzelne Last: Widerstandslast ≤1200 W, Kapazitätsauflast ≤800 W. Bei mehrfachen Belastungen ist ein Wechselstromkontakter oder ein Solidstate-Relee zu verwenden, um Sensorschäden durch Einströmung zu vermeiden.
- Der S-Synchronisationsanschluss darf NICHT an die N-Leitung (neutraler Draht) angeschlossen werden, um Sensorschäden zu vermeiden.
Initialisierung und Standardeinstellungen
Wenn der Sensor eingeschaltet ist, schaltet er sich für 35 Sekunden für die Initialisierung ein und schaltet sich dann automatisch aus.Die Sensorparameter können nach der Initialisierung über Potentiometer oder Fernbedienung konfiguriert werden.
Standardeinstellungen der Fabrik
- Entdeckungsbereich: 100%
- Wartezeit: 2 Sekunden
- Taglichtsensor: Deaktiviert
- Tageslichtpriorität: Behindert
- LED-Anzeige: eingeschaltet
Entdeckungsstrahlung
Einstellungen des Potentiometer-Schalters
Einstellungen des Erkennungsbereichs
| Ausrüstung | Abdeckung |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Halten Sie die Zeiteinstellungen an
| Ausrüstung | Dauer |
|---|---|
| 1 | Prüfung 2 |
| 2 | 30er Jahre |
| 3 | 1 Minute |
| 4 | Fünf Minuten. |
| 5 | 10 Minuten. |
| 6 | 30 Minuten. |
| 7 | Im Pulsmodus |
| 8 | IQ-Modus |
Einstellungen für Tageslichtschwellenwerte
| Ausrüstung | Schwellenwert |
|---|---|
| 1 | 5 Lux |
| 2 | 15 Lux |
| 3 | 30 Lux |
| 4 | 50 Lux |
| 5 | 100 Lux |
| 6 | 150 Lux |
| 7 | Deaktivieren |
Einstellungen der Tageslichtpriorität
| Ausrüstung | Werte einschalten / ausschalten |
|---|---|
| 1 | 50 Lux / 400 Lux |
| 2 | 100 Lux / 500 Lux |
| 3 | 150 Lux / 600 Lux |
| 4 | 200 Lux / 700 Lux |
| 5 | Deaktivieren |
Vollautomatischer und Halbautomatischer Modus
Drücken Sie den "Druckknopf", um den vollautomatischen Modus zu aktivieren, bei dem der Sensor die Last automatisch einschaltet, wenn Bewegung erkannt wird, und nach der Wartezeit ausschaltet, wenn keine Bewegung erkannt wird.Drücken Sie die Taste erneut, um in den halbautomatischen Modus zu wechseln, bei dem der Sensor die Last nur über einen Wandknopf einschaltet, wobei die automatische Schaltfunktion beibehalten wird.
Fernbedienung MH10
Vorsichtsmaßnahmen bei der Anwendung
- Die Installation sollte nur von professionellen Elektrikern durchgeführt werden.
- Die optimale Installationshöhe beträgt 3 m. Vermeiden Sie die Installation im Freien, um eine falsche Auslösung durch Umgebungstemperaturänderungen zu verhindern.
- Installieren Sie nicht an Orten, die für Temperatur- oder Luftströmungsänderungen empfindlich sind, um eine falsche Auslösung oder einen Sensorfehler zu vermeiden.
- Stellen Sie sicher, dass die Entdeckungsreichweite durch Bildschirme, Möbel oder große Gegenstände nicht behindert wird.
- Vermeiden Sie reflektierende Gegenstände direkt vor dem Sensor, um eine falsche Auslösung durch reflektiertes Licht zu verhindern.
- Halten Sie sich fern von großen Geräten mit elektromagnetischer Strahlung (Wi-Fi-Router, Kameras, Mikrowellenöfen) und halten Sie einen Abstand von mindestens 2 Metern, um Störungen zu vermeiden.
- Die Messdistanz kann je nach Installationshöhe und Umgebungstemperatur variieren.
Haftungsausschluss
Aufgrund der Komplexität der Produkttechnologie und der unterschiedlichen Anwendungsumgebungen wird diese Spezifikation nur als Referenz zur Verfügung gestellt.Wir behalten uns das Recht vor, die Produktspezifikationen ohne vorherige Ankündigung zu ändern und machen keine rechtlichen Verpflichtungen oder GarantienDie Benutzer werden ermutigt, die Spezifikationsinhalte auf der Grundlage ihrer Anwendungserfahrung zu ergänzen oder zu ändern.
Für detaillierte technische Informationen und Anwendungsunterstützung wenden Sie sich bitte an unsere Vertriebsmitarbeiter.
