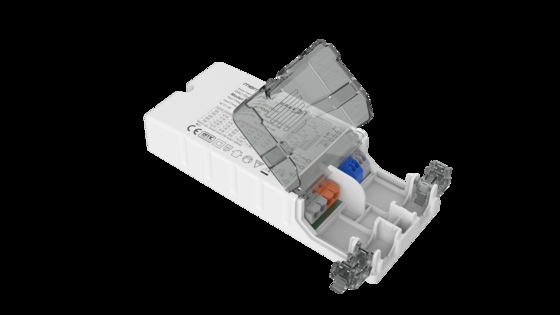

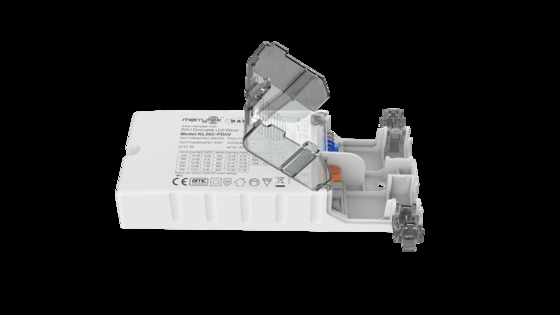

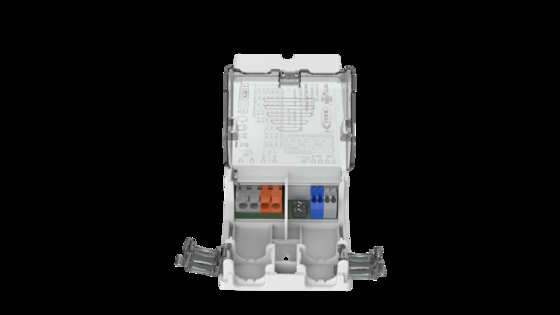

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Herkunftsort CHINA
Markenname Merrytek
Zertifizierung CE
Modellnummer KL36C-PDIIV
Min Bestellmenge 100
Preis Verhandlungsfähig
Verpackung Informationen Weiße Schachtel + Karton, 50 Stück/CTN
Lieferzeit 1, Beispiel und kleine Bestellung: Innerhalb von 5 Arbeitstagen nach Erhalt Ihrer Zahlung. 2, Massen
Zahlungsbedingungen T/T oder Paypal
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Nennspannung 220-240Vac 50Hz /60Hz Gleichstrom-Eingangspannungsbereich 200 bis 240 Vdc
Betriebsart Constant Current Kontrollmethode DALI DT6 und pushDIM und 1 10v dimmbarer LED-Treiber
Leistungsfaktor ≥0,95 Effizienz 88%
Aktuell 500-1100 mA Dimension 154x63x28mm
IP -Bewertung IP20 Garantie 5 Jahre
Hervorheben

36W Dimmbarer LED-Treiber

,

DALI2 Dimmbarer LED-Treiber

,

500mA-1100mA Konstantstrom-Treiber
Hinterlass eine Nachricht
Produkt-Beschreibung

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantie



1. Beschreibung

-Flimmerfrei für den gesamten Dimmbereich

-Standby-Leistung unter 0,5 W

-Primärdimmung mit einem Taster

-Sekundärdimmung mit 1-10V Dimmer

-Eingebaute DALI-Schnittstelle DT6

-Schutz: Kurzschluss / Übertemperatur / Überspannung

-CLO-Kompensation

-Reduzierung des Stroms bei hoher Umgebungstemperatur

-pushDIM mit Speicherfunktion

-5 Jahre Garantie



2. Parameter

Eingang Betriebsspannung 198-264Vac 50Hz/60Hz
Nenneingangsspannung 220-240Vac 50Hz/60Hz
DC-Eingangsspannungsbereich 200-240Vdc
Eingangsstrom 0,19A Max.
Eingangsstromstoß <15A (Halbe Stromimpulsbreite 100μs) @230Vac
Leistungsfaktor (@230V100% Last) ≥ 0,95
Gesamtklirrfaktor Typisch: 15% (@230Vac, 100% Last)
Standby-Leistung ≤0,5W (@230Vac, wenn DALI ausgeschaltet ist)
Wirkungsgrad (@230Vac, 100% Last) 88% Max.
Verdrahtungsmethode Drahtquerschnitt: 0,75-2,5 mm2

Automatische Sicherung

(Strom im Draht berechnen)

 Typ B10 B13 B16 B20 B25 /
Anzahl 20 25 35 45 55 /
Typ C10 C13 C16 C20 C25 C32
Anzahl 35 50 55 75 95 120
Ausgang Betriebsart Konstantstrom
Lasttyp LED
Ripple-Anforderung (Flimmern oder flimmerfrei) Flimmerwert: weniger als 5% für den gesamten Dimmbereich
Startzeit <1s (@230Vac); <0,5s (@200Vdc)
Leerlaufausgangsspannung 75V DC Max.
Ausgangsspannungsbereich der Last 9-58V DC
Volllast-Ausgangsleistung 36W Max.
Ausgangsstrom der Last 500-1100mA Für Details
Konstantstrom-/Spannungspräzision Konstantstrompräzision ±5%
Verdrahtungsmethode Drahtquerschnitt: 0,75-1,5 mm2
Steuerungsmethode Primäre PUSH-Dimmung Primäre PUSH-Dimmung (Max. Leitungslänge: 20m)
DALI-Dimmung DALI-Dimmung (Max. Leitungslänge: 300m)
1-10V(0-10V)-Dimmung 0-10V-Dimmung (Portstrom＜1mA) keine Abschaltfunktion
(Max. Leitungslänge: 20M)
Dimmbereich 0%-100%
Ausnahme Schutz Anforderungen Ausgangsübertemperatur
Schutz		 Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)
Ausgangskurzschlussschutz Ja, ohne Selbstwiederherstellungsfunktion (kann angefragt werden)

Betrieb

Umgebung

 Betriebstemperatur/Luftfeuchtigkeit -25℃~50℃ Luftfeuchtigkeit: 85% (nicht kondensierend)
Lagertemperatur/Luftfeuchtigkeit -40℃~80℃, Luftfeuchtigkeit: 85% (nicht kondensierend)
Max. Gehäusetemperatur (Tc) 85℃

Sicherheit

& EMV

 EMV-Norm EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-Protokollstandard IEC62386-101 / 102 / 207 DT6 251 252 253
Sicherheitsstandard EN61347-1 EN61347-2-13
Zertifizierung CE, ENEC, UKCA
Spannungsfestigkeit 3750Vac, 5mA, 60s (Eingang “L N” - Ausgang “SEC”)
Sonstiges Schutzarten IP20
Schutzart Klasse II
Installationsart Unabhängige Installation
Abmessung 154*63*28mm
Blackout-Speicherfunktion Ja, PUSH-Blackout-Speicher
PUSH-Dimm-Synchronisation

Parallel: 15 Einheiten Max.

Reihe: 25 Einheiten Max.
Verpackungsanforderung PE-Beutel + weißer Karton + Handbuch + Trennwand + Umkarton (K=A)
Gewicht 173±5g
Lebensdauer 5 Jahre @Ta Volllast
Hinweis: Alle Parameter werden bei einer Eingangsspannung von 230VAC und einer Umgebungstemperatur von 25 °C getestet, sofern nicht anders angegeben.



3. Abmessung (Einheit: mm)

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 0Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 1

4. Verdrahtungsdiagramm

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 2

Abb. A DALI Dimmung

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 3Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 4

Abb.B Push Dimmung

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 5

Abb.C 1-10V Dimmung





5. Derating

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 6

6. Dimmkurve

Easy-Use Serie 36W Konstantstrom Dimmbarer LED-Treiber 500mA bis 1100mA optional mit DALI2-Dimmung und 5 Jahren Garantiezeit 7

7. Stromeinstellung

Strom (mA) DIP Pomax (W) Uout (V)
1 2 3 4
500 - - - - 29.0 9～ 58
550 - ON - - 31.9 9～ 58
600 - - ON - 34.8 9～ 58
650 - ON ON - 35.8 9～ 55
700 ON ON ON - 35.7 9～ 51
750 - - - ON 36.0 9～ 48
800 ON - - ON 36.0 9～ 45
850 - ON - ON 35.7 9～ 42
900 ON ON - ON 36.0 9～ 40
950 - - ON ON 36.1 9～ 38
1000 ON - ON ON 36.0 9～ 36
1050 - ON ON ON 35.7 9～ 34
1100 ON ON ON ON 36.3 9～ 33



8. EIN/AUS & Beschreibung des Dimmvorgangs

A. Kurz drücken des PUSH-Schalters (Kurzdrückzeit 0,1s-1s), der LED-Treiber schaltet sich ein oder aus.

B. Dimmen: Halten Sie den PUSH-Schalter gedrückt (1s-8s), der LED-Treiber kann dimmen, aufhellen oder dimmen, der Dimmbereich beträgt 1-100%.

C. Speicher: Die PUSH-Dimmung hat eine Dimm-Speicherfunktion.

D. Dimm-Synchronisation: Die an denselben PUSH-Schalter angeschlossene Stromversorgung kann durch längeres Drücken des PUSH-Schalters als 15 Sekunden synchronisiert werden.

E. DALI-Dimmmodus: Schließen Sie die Stromversorgung an das DALI-System an, und es kann vom DALI-Host gedimmt werden. Der Dimmbereich beträgt 0-100%.



9. zu beachtende Angelegenheiten

1) Die LED-Kette muss an die Last angeschlossen werden, bevor die Eingangsleistung eingeschaltet wird, andernfalls kann die LED-Kette beschädigt werden.

2) Nachdem der LED-Treiber-Eingang ausgeschaltet wurde, liegt am Ausgang eine Restspannung an, die etwa 3 Minuten lang aufrechterhalten werden kann.
