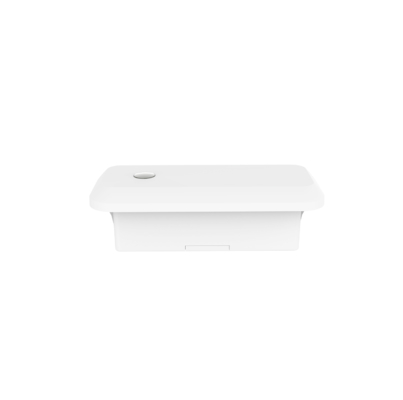

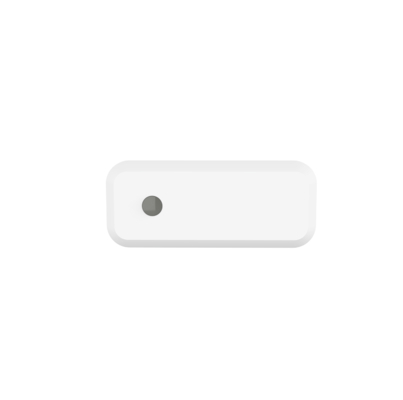

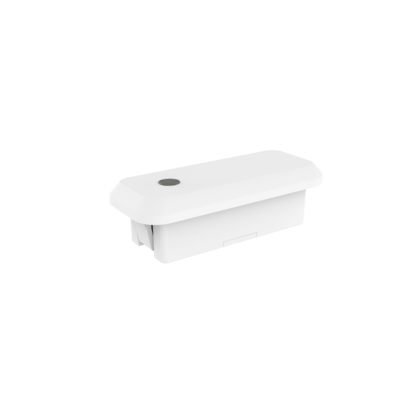

12Vdc Mikrowellen-Dimm-Sensor mit Tageslicht-Erntefunktion für Panel- und Linearleuchten

[Eigenschaften des Produkts]

• Errichtet- in der Anlage Anwesenheitssensor
• Einführung patentierter Mikrowellenantennentechnologie mit 24 GHz, Unterstützung einer Installationshöhe von maximal 4 m
• Mit deutscher HF-Technologie 5 Jahre Produktgarantie
• Bewegungs-, Nebenbewegungs- und Tageslichtsensorfunktionen
• Anwendbar für Toilettenräume, Wohnzimmer, Küchen und andere Räume, in denen Bewegung und kleine Bewegungserkennung erforderlich sind
• Fernbedienung zur Parameterkonfiguration verfügbar

[Parameter]

[Funktionsbeschreibung]

   Große BewegungSignal aktiv    KleinerBewegungssignal halten
Anwesenheit von Menschen:der menschliche Körper im Nachweisbereich zu erkennengroßBewegungssignale(zu Fuß)Um die Induktion auszulösenundAusgang hohe Ebene (z. B. Steuereinrichtungen eingeschaltet und ausgeschaltet), und dann erkennenKleine BewegungSie können sich auch an die Symptome des Schreibens orientieren (Körper nach vorne, nach hinten lehnen, Gliedmaßen schwenken, den Kopf schütteln, tippen, Mobiltelefone spielen usw.).Kleine Bewegungen(Siehe unten.)Eins sowie der Erkennung von menschlichen Atemwegssymptomen, die durch die Bauchhöhle, die Brustvergrößerung verursachtusw.Um ein hohes Produktionsniveau aufrechtzuerhalten (z. B.sSteuerlichtsimmer eingeschaltet)

Abwesenheit eines Menschen: kein Signal im Erkennungsbereich und niedriges Ausgangsniveau (Steuerleuchte ausgeschaltet)

[Diagramm]

• Abmessungen (Einheiten: mm)

• Funktion

• Verkabelung

[Installationsanleitung]

- Ich weiß.

[Erkennungsbereich]

[Fernbedienung]

[Initialisierung]

Nach dem Einschalten schaltet der Sensor das Licht automatisch bei 100% Helligkeit ein und überprüft selbst nach 10s. Während der Initialisierung ist der Sensor nicht in der Lage, Bewegung zu erkennen.Es geht nach der Initialisierung in den Sensormodus., während derer die Leuchte bei 100% Helligkeit bleibt.

[Standard-Einstellung]

Empfindlichkeit: 100% Wartezeit: 5 s Tagessensor: Deaktivieren Standby-Zeitraum: 0 s Standby-Dunkelheitsgrad: 20%

[Mitteilung über die Anmeldung]

Ich...Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie vor der Installation, Verkabelung, Änderung der Konfiguration den Strom aus.

Ich...Das Produkt hat eine gute Durchdringungsfähigkeit von Kunststoff, Holz usw., aber die Antenne des Mikrowellenmoduls darf keine Metallzubehör oder Metallhülsen, Glashülsen usw. direkt vor oder in der Nähe haben.Andernfalls beeinträchtigt dies die Antennenübertragung und -empfang..

Ich...Die Messdistanz wird von der Installationshöhe, der Größe des zu erfassten Objekts, der Bewegungsgeschwindigkeit, der Auswirkungen der Installationsumgebung beeinflusst.und die Entfernung in verschiedene Richtungen haben ein gewisses Maß an Variabilität.

Ich...Die Tageslicht In verschiedenen Perioden, Klimazonen und Umgebungen ist die Schwellung der Schwellung in einer Sonnenumgebung, ohne Schatten und unter diffusen Reflexionsbedingungen möglich.ETageslichtDer von dem Lichtsensor ermittelte Wert kann unterschiedlich sein.

Ich...Es wird empfohlen, dass die Installationsdistanz des Produkts mehr als 1,5 m beträgt; die Installationsdistanz zwischen dem Produkt und dem Router sollte mehr als 1,5 m betragen.so dass der normale Betrieb des Mikrowellensensors nicht gestört wird.

Ich...Die Montageebene des Produkts (z. B. Aluminiumsubstrat, PCB-Platte) muss eine gewisse Höhendifferenz von der Antennenebene des Mikrowellenmoduls aufweisen.und die Antennenebene des Mikrowellenmoduls sollte um mehr als 5 mm höher als die nahegelegene Ebene sein, um den besten Nachweiseffekt zu erzielen.

Ich...Gleichspannungsversorgung mit stabiler Ausgangsspannung, niedrigem Strom und Rippelkoeffizienttmuss verwendet werden, dieDie Wellenwelle der Stromversorgung sollte weniger als 50 mV betragen und der Mindestlaststrom der Stromversorgung sollte mehr als 120 mA betragen.und es wird auch empfohlen, einen elektrolytischen Kondensator von mindestens 100 uF zu installieren bei LeistungssupportIch...yVCC-Terminal.

Ich...Installation des Produkts so weit wie möglich von großen Metallausrüstungen, Rohrleitungen, Klimaanlagen, Abluftöffnungen, Rauchmaschinen und anderen Szenen entfernt,Um zu vermeiden, dass die Vibration der Ausrüstung die Detektion beeinträchtigt.

Ich...Das Mikrowellenmodul sollte sich nicht in der Nähe der Wechselstromversorgung befinden, nicht in der Nähe der Stromversorgung, der Stromgelenkerbrücke, des Transformators, der Schaltrohre und anderer Hochleistungsgeräte sein,Um zu vermeiden, dass Hochfrequenzsignale den normalen Betrieb des Mikrowellenmoduls beeinträchtigen.

Ich...Produktkonstruktion: Antennenoberfläche des Mikrowellenmoduls und seiner nahegelegenen Schaltkreise, um den Stromfluss großer Ströme zu vermeiden, wobei Transformatoren oder Hochfrequenzkomponenten in der Nähe vermieden werden,Der Abstand sollte so weit wie möglich mehr als 10 mm betragen..

Ich...Bei der Verkabelung sollten die Antennenseite und die Bauteilsseite auf der Rückseite des Produkts nicht mit Leitungen bedeckt sein oder große Ströme durchströmen.so dass der normale Betrieb des Sensors nicht beeinträchtigt wird.

Ich...Die Vorderseite des Produkts und die Nähe dürfen nicht mit Metallzubehör oder Glasblock ausgestattet sein, um den normalen Betrieb des Sensors nicht zu beeinträchtigen,während die Dicke des Kunststoffs so weit wie möglich wählen weniger als 1 mm, zu dick beeinträchtigt die Detektion von Mikrowellenmodulen und die Richtbarkeit; Mikrowellenantennen-Ebene und die Abstand von der Hülle sollte größer als 3,2 mm sein

Ich...Die Antennenoberfläche des Produkts und die Metallfläche (Aluminium-Substrat, Eisenhülle) müssen eine gewisse Höhendifferenz aufweisen, der empfohlene Abstand beträgt mehr als 0,5 mm.

Wenn sich die Produktstruktur, der Stromversorgungsmodus/Schaltung, die Vorderdecke der Sensorantenne usw. ändert, teilen Sie bitte den Sensorhersteller mit, um zu bestätigen, dass das Produkt nicht unsachgemäß funktioniert.Ansonsten, trägt der Hersteller keine entsprechende Verantwortung für die Anomalie.
