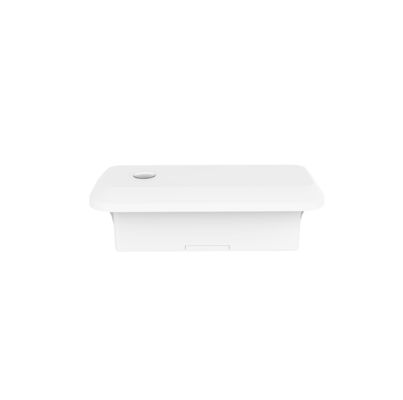

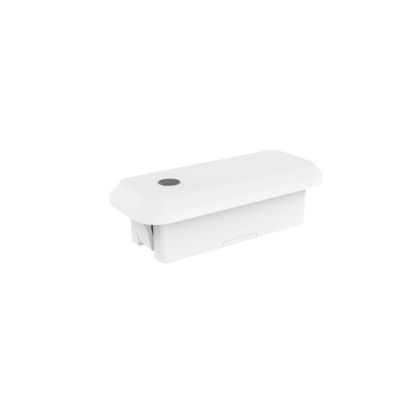

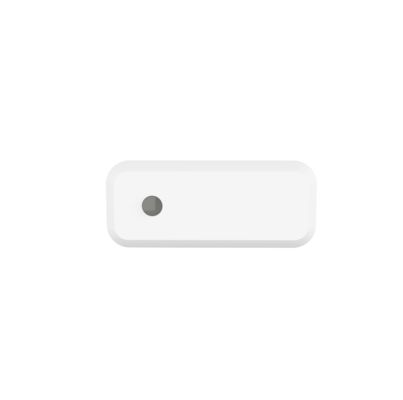

12Vdc Mikrowellen-Dimmbarer Sensor mit Tageslicht-Erntefunktion für Panel- und Linearlichter MC182D 99

[Produktmerkmale]

• EingebautEinbauinstallation Präsenzsensor
• Übernimmt 24-GHz-patentierte Mikrowellen-Antennentechnologie, unterstützt eine maximale Installationshöhe von 4 m
• Mit deutscher RF-Technologie, 5 Jahre Produktgarantie
• Bewegungs-, Kleinbewegungs- und Tageslichtsensorfunktion
• Anwendbar für Waschräume, Wohnzimmer, Küchen und andere Umgebungen, in denen Bewegung und Kleinbewegungserkennung erforderlich sind
• Fernbedienung für Parametereinstellung verfügbar

[Parameter]

EIN-AUS-Funktion

Bewegungssignal aufrechterhalten

​    Kleine Bewegungssignal aufrechterhalten Menschliche Anwesenheit: erkennt den menschlichen Körper im Erfassungsbereich, um
große Bewegungssignale auszuführen (Gehen) um die Induktion auszulösen und ein hohes Pegelsignal auszugeben (z. B. Steuerung von Lichtern ein und aus), und erkennt dann kleine Bewegungen Signale (Körper nach vorne, hinten lehnen, Gliedmaßen schwingen, Kopf schütteln, tippen, Handys spielen und andere kleine Bewegungen.) asowie die Erkennung von menschlichen Atemvitalzeichen, die durch die Bauchhöhle, Brustexpansion usw. verursacht werden, um ein hohes Pegelsignal aufrechtzuerhalten (solches Steuerung von Lichterns immer an)Diagramm[Diagramm]

Abmessungen (

Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie mit der Installation, Verkabelung oder Konfigurationsänderung beginnen.    Das Produkt hat eine gute Durchdringungsfähigkeit für Kunststoff, Holz usw., aber die Mikrowellenmodulantenne sollte keine Metallzubehörteile oder Metallgehäuse, Glasgehäuse usw. direkt davor oder in der Nähe haben, da dies sonst die Sende- und Empfangsleistung der Antenne beeinträchtigt.

• Verkabelung[Installationsanleitung]

​

• [Erfassungsbereich]

[Fernbedienung]

[Initialisierung]

Nach dem Einschalten schaltet der Sensor automatisch das Licht mit 100% Helligkeit ein und führt einen 10-sekündigen Selbsttest durch. Während der Initialisierung kann der Sensor keine Bewegung erkennen. Nach der Initialisierung wechselt er in den Erfassungsmodus, und währenddessen behält die Lampe eine Helligkeit von 100% bei.

[Standardeinstellung]

Empfindlichkeit: 100%   Haltezeit: 5s   Tageslichtsensor: Deaktiviert    Standby-Periode: 0s    Standby-Dimmstufe: 20%

[

Anwendungshinweise

]

l

Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie den Strom aus, bevor Sie mit der Installation, Verkabelung oder Konfigurationsänderung beginnen. l Das Produkt hat eine gute Durchdringungsfähigkeit für Kunststoff, Holz usw., aber die Mikrowellenmodulantenne sollte keine Metallzubehörteile oder Metallgehäuse, Glasgehäuse usw. direkt davor oder in der Nähe haben, da dies sonst die Sende- und Empfangsleistung der Antenne beeinträchtigt.

Die Erfassungsdistanz wird durch die Installationshöhe, die Größe des zu erkennenden Objekts, die Bewegungsgeschwindigkeit, die Auswirkungen der Installationsumgebung beeinflusst, und die Erfassungsdistanz in verschiedenen Richtungen weist eine gewisse Variabilität auf.

Der

Schwellenwert gilt für eine sonnige Umgebung ohne Schatten und unter Bedingungen der diffusen Reflexion des Umgebungslichts. In verschiedenen Zeiträumen, Klimazonen und Umgebungen kann der vom Lichtsensor erkannte

Wert unterschiedlich sein. l  Der empfohlene Installationsabstand des Produkts beträgt mehr als 1,5 m; der Installationsabstand zwischen dem Produkt und dem Router sollte mehr als 1,5 m betragen, um Störungen des normalen Betriebs des Mikrowellensensors zu vermeiden.l Die Montageebene des Produkts (z. B. Aluminiumsubstrat, Leiterplatte) muss einen gewissen Höhenunterschied zur Antennenebene des Mikrowellenmoduls aufweisen, und die Antennenebene des Mikrowellenmoduls sollte mehr als 5 mm über der benachbarten Ebene liegen, um den besten Erfassungseffekt zu erzielen.l

, die Welligkeit der Stromversorgung sollte weniger als 50mV betragen, und der minimale Laststrom der Stromversorgung sollte mehr als 120mA betragen. Es wird auch empfohlen, einen Elektrolytkondensator von nicht weniger als 100uF

Eingangsstromversorgungs

zu installieren.l Produktinstallation so weit wie möglich entfernt von großen Metallgeräten, Rohrleitungen, Klimaanlagenöffnungen, Abluftöffnungen, Rauchmaschinen und anderen Szenen, um Vibrationen des Geräts zu vermeiden, die den Erfassungseffekt beeinträchtigen.l Das Mikrowellenmodul sollte sich von der AC-Antriebsstromversorgung fernhalten, sich vom Gleichrichterbrücke der Antriebsstromversorgung, dem Transformator, den Schalttransistoren und anderen Hochleistungsgeräten fernhalten, um Interferenzen durch Hochfrequenzsignale mit dem normalen Betrieb des Mikrowellenmoduls zu vermeiden. l  Produktdesign: Die Antennenoberfläche des Mikrowellenmoduls und die umliegenden Schaltungen sollten keinen großen Stromfluss aufweisen, Transformatoren oder Hochfrequenzkomponenten in der Nähe vermeiden, der Abstand sollte möglichst mehr als 10 mm betragen.l Beim Verdrahten dürfen die Antennenseite und die Komponentenseite auf der Rückseite des Produkts nicht von Drähten abgedeckt sein oder große Ströme führen, um den normalen Betrieb des Sensors nicht zu beeinträchtigen.l

l

Wenn sich die Produktstruktur, der Stromversorgungsmodus/Schaltkreis, die Frontabdeckung der Sensorantenne usw. ändern, benachrichtigen Sie bitte den Sensorhersteller zur Bestätigung, um Fehlfunktionen des Produkts zu vermeiden. Andernfalls übernimmt der Hersteller keine entsprechende Verantwortung für Anomalien.
