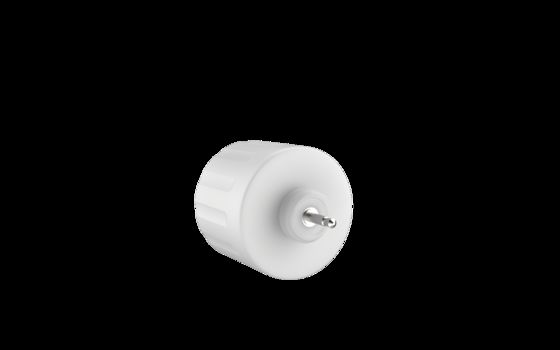

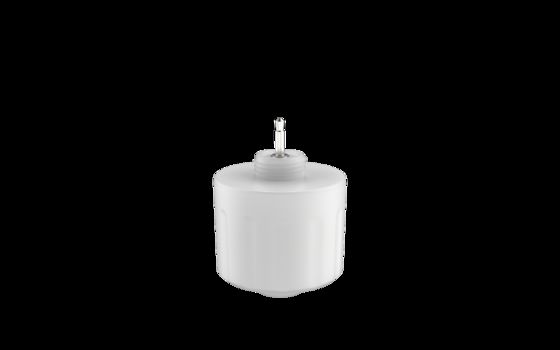

12Vdc PIR Casambi-Dimmbar Sensor für LED Batten mit maximaler Montagehöhe von 12 m

[Produktmerkmale]

• 12Vdc-Eingang, geeignet für DC-Systeme oder LED-Treiber mit 12V DC-Hilfsstromausgang.
• 0--10V Dimmanschluss, 3-Stufen- oder 2-Stufen-Option, Erfassungsbereich einstellbar
• Mini-PIR-Erkennungssensor
• Maximale Montagehöhe im Innenbereich beträgt 12 m
• Alle Sensorparameter können über die Casambi App-Einstellung eingestellt werden

[Parameter]

ON/OFF-Funktion

]l Nach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten.

 (Einheit: mm)lFunktion

[ Installationsanleitung

]1) mit voreingestellter AudiobuchsenbasisNach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten.

3) mit AC-Netzteil MC642V A

[

Erfassungsbereich

][Initialisierung]Nach dem Einschalten wird der Sensor 45-60 Sekunden lang aufgewärmt und beginnt dann zu arbeiten.

Während der Initialisierung

• n kann der Sensor keine Bewegung erkennen.[Standardeinstellung]  Empfindlichkeit: 100 %, Haltezeit: 10 s, Tageslichtsensor: Deaktiviert, Standby-Zeitraum: 0 s, Standby-DIM-Pegel: 10 %

[Anwendungshinweis]

Der Sensor sollte von einem professionellen Elektriker installiert werden. Bitte schalten Sie die Stromversorgung aus, bevor Sie Parameter installieren, verdrahten und ändern.

Der PIR-Sensor kann keine Materialien durchdringen, bitte stellen Sie sicher, dass sich keine Hindernisse zwischen dem Sensor und sich bewegenden Personen/Objekten befinden.

• Der Sensor kann Personen möglicherweise nur schwer erkennen, wenn sie im kalten Winter dicke Kleidung tragen.
• Wärmesignale werden als Bewegungssignale betrachtet, um den Sensor auszulösen. Vermeiden Sie es, den Sensor auf Klimaanlagen oder andere Wärmequellen auszurichten.
• Der Sensor ist nur für den Innenbereich bestimmt. Sonnenlicht im Freien kann die Erkennung des Sensors beeinträchtigen.
• Aufgrund kontinuierlicher Verbesserungen können die Inhalte dieser Anleitung ohne vorherige Ankündigung geändert werden.
• Die Dimmleistung kann unterschiedlich sein, wenn sie mit verschiedenen 0-10V-Treibern arbeitet.
• Der Tageslichtschwellenwert wird in einer sonnigen Umgebung ohne Schatten und diffusem Umgebungslicht gemessen. Der Umgebungslichtpegel kann je nach Umgebung, Wetter, Klima, Tageszeit und Jahreszeit unterschiedlich sein.
• Die Erkennungsentfernung hängt von der Körpergröße der Personen, der Montagehöhe, dem Montage winkel, der Umgebungstemperatur usw. ab. Wenn sich die Umgebungstemperatur dem Bereich der menschlichen Körpertemperatur nähert (36℃~37℃/96,8~98,6℉), wird die PIR-Bewegungserkennung deutlich geschwächt oder reagiert nicht. Wenn die Umgebungstemperatur oder die LED-Tray-Temperatur höher als 55℃/131℉ ist, kann es zu Fehltriggern kommen. Bitte versuchen Sie, die Erkennungsempfindlichkeit zu reduzieren, um dies zu verbessern. Wenn weiterhin Fehltriggern auftreten, sollte der PIR-Sensor in diesem Bereich nicht verwendet werden.
• Der angegebene Erfassungsbereich ist ein typischer Wert, der von 165 cm großen Testern in einer offenen Umgebung im Innenbereich gemessen wurde.
• Dieses Produkt muss mit einer spannungsstabilisierten
• DC
• Stromversorgungverwendet werden, deren Eingangsspannung stabil ist und deren Restwelligkeitsfaktor niedrig ist (Restwelligkeitsfaktor ist niedriger als 100 mV; Laststrom ist größer als 50 mA). Bei der Installation in einer neuen Umgebung installieren und testen Sie bitte zuerst mindestens 5 Produkte, bevor Sie eine Masseninstallation durchführen. PIR ist ein pyroelektrischer Infrarotsensor, der Änderungen der Infrarotstrahlen erkennt. Bitte achten Sie bei der tatsächlichen Verwendung auf folgende Punkte, z. B.: Erkennung von Wärmequellen, die nicht der menschliche Körper sind, die Temperatur der Wärmequelle ändert sich nicht oder die Wärmequelle bewegt sich nicht, und andere damit zusammenhängende Umweltfaktoren und Verstöße gegen das PIR-Anwendungsprinzip wirken sich aus.Bei der Erkennung von Wärmequellen, die nicht der menschliche Körper sind, aufgrund der folgenden Phänomene kann der PIR fälschlicherweise ausgelöst werden.
• 1. Wenn Kleintiere in den Erfassungsbereich gelangen
• 2. Wenn Infrarotstrahlen von Sonnenlicht, Autoscheinwerfern, Glühlampen usw. direkt auf den Sensor treffen
• 3. Wenn sich die Temperatur im Erfassungsbereich aufgrund von warmer Luft, kalter Luft aus Kaltgewächshausgeräten, Wasserdampf aus Luftbefeuchtern usw. drastisch ändert
  Bei der Erkennung von Wärmequellen aufgrund der folgenden Phänomene kann der PIR nicht ausgelöst werden
  1. Wenn sich Stoffe wie Glas und Acryl zwischen dem Sensor und dem Erkennungsobjekt befinden, die die Übertragung von Infrarotstrahlen blockieren.
  2. Die Wärmequelle im Erfassungsbereich bewegt sich kaum oder bewegt sich mit hoher Geschwindigkeit.
