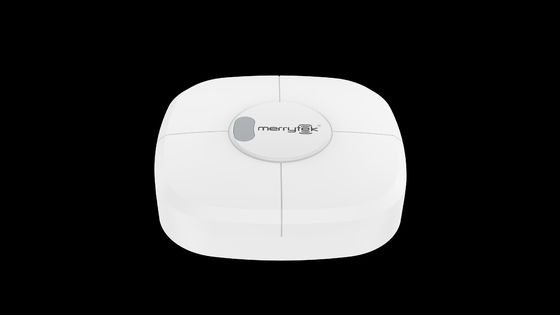

MSA224 RF ist ein 5,8 GHz-Mikrowellen-Sensor mit hoher Antennenverstärkung und breiter Sensorreichweite, der maximal 15 m Installation unterstützt.Es kann menschliche Bewegungen in fast allen bestimmten Räumen wie Lagern/Lobbies/Turnhallen genau erkennen., etc. für die Auslösung von Smart Scene-Anwendungen.

1. Produktmerkmal:

1) Merytek patentiert Hochspannung 5,8 GHz Mikrowellenantennentechnologie

2)Stütz maximal 12 m hohe Installation

Wireless 2.4G-HF-Gruppensteuerung verfügbar

4)Einkanal-Relaischalter-Ausgang verfügbar

5) 800w Widerstandslast oder 400w Induktionslast

6)Möglichkeit zur Erkennung von Tageslichtsensoren

7)Flächenbefestigung verfügbar

8)Erkennungsbereich, Wartezeit und Tageslichtschwelle können per Fernschalter oder DIP-Schalter eingestellt werden

9) Maximaler Nachweisspielraum von 6 bis 9 m auf Basis einer Anlage von 12 m

10) Ultra-niedrige Strahlungsleistung, keine Schäden für den Menschen

11)Stabile Leistung, unbeeinflusst von Temperatur, Luftfeuchtigkeit, Lärm, Luftstrom, Staub und Licht

2. Parameter

3. Abmessungen

4. Verkabelung

Anmerkungen:

1. Unser Sensor wird empfohlen Layout in UPS Kreis um sofortige intelligente Szene Ausführung oder elektrische Gerätebetrieb zu gewährleisten

2. LN-Terminal steht für AC-Eingang, und LN steht für AC-Ausgang, bitte Kabel richtig

3. Eine Sensor ′s maximale Belastungskapazität ist 800w Widerstandsbelastung und 400w Induktionsbelastung für eine einzelne Belastung. wenn Sie mehr Last in einer Schleife verbinden wollen,Wir empfehlen, einen Wechselstromkontaktor in unserem Ausgang LN-Terminal hinzuzufügen, um momentane Überlast zu vermeiden.

5. Initialisierung

Nach 20 Sekunden können Sie unsere MH15 Fernbedienung verwenden, um den Erkennungsbereich anzupassen.,Wartezeit, Tageslichtsensor usw.

6. Fabrik-Standard-Einstellung

Detektionsbereich:100% Haltezeit:5s Tageslichtschwelle: Deaktiviert

7Entdeckungsbereich.

8. Funktionsbeschreibung

1,MSA224 RF kann elektrische Belastungen wie Beleuchtung unabhängig voneinander steuern oder Master-Slave-Gruppensteuerung durchführen, unten finden Sie seine detaillierte Funktionsanleitung:

Wenn das drahtlose Netzwerk aus MSA224 RF A besteht und sie demselben Kanal als Broadcast-Modus zugeordnet sind, dann wird jeder ausgelöste Sensor andere Sensoren auslösen

2, Wenn einige MSA219 RF A als Master und einige MSA224 RF A oder MSA058 RF als Slave im selben Kanal eingestellt sind, dann kann nur Master MSA219 RF A als TX, Slave nur als RX arbeiten

9MH15 Fernbedienungsanleitung.
