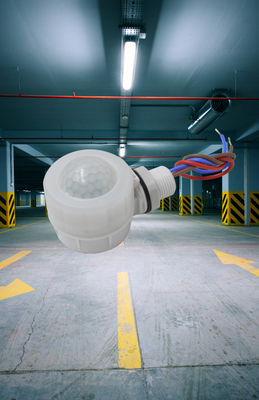

M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20

  • M20 Male Side Thread Infrared PIR Motion Detector For LED Triproof Light IP20
Herkunftsort China
Markenname Merrytek
Zertifizierung CE
Modellnummer MC159S IR
Min Bestellmenge 100 Stück
Preis Negotiation
Verpackung Informationen Weißer weißer Kasten tags+ Clapboard+ box+ Karton (K=A)
Lieferzeit 1, Probe und kleine Bestellung: Innerhalb von 5 Werktagen nach Erhalt Ihrer Zahlung. 2, Massenbestel
Zahlungsbedingungen T/T
Versorgungsmaterial-Fähigkeit 10,000pcs pro Monat

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Eingangsspannung 220-240 V Wechselstrom Anstiegstest 1KV ((L/N, EN61000-4-5)
Reserveleistung ≤0.5w Funktion Funktion Einschalten/Ausschalten
Nachweisbereich (Radius) ≥3m Max. Anbauhöhe 12 m
Einrichtung Faden mit einem Durchmesser von mehr als 20 mm IP-Bewertung IP65
Markieren

M20 Infrarot-PIR-Bewegungsmelder

,

IP20 Infrarot-PIR-Bewegungsmelder

,

LED-Dreifachlicht-PIR-Bewegungsmelder
Hinterlass eine Nachricht
Produkt-Beschreibung

M20 männlicher Seitenfaden Infrarotsensor Bewegungsmelder für LED-Dreifachlicht IP20





1. Merkmale



1) für LED-Batten oder dreifähige Leuchten mit M20-Männernat entworfen.
2) Einfache Programmierung des Erkennungsbereichs, der Wartezeit und der Tageslichtschwelle durch die Fernbedienung MH10.

3) Stützpunkt max. Montagehöhe von 12 m, kann auf Parkplätzen und in Lagern verwendet werden.



2.Parameter



Eingabe
Betriebsspannung 220-240Vac
Nennspannung 230 Vac
Standby-Leistung ≤ 0,5 W
Überspannungstest 1KV ((L/N, EN61000-4-5)
OAusgabe
Betriebsmodus Einschalten / Ausschalten
Art der Last Induktionslast/Widerstandslast
Lastleistung 400 W @ 230 VAC ((Induktionslast), 800 W @ 230 VAC ((Widerstandslast).
Überspannungsstrom 30A (50% Ipeak, Breite 200us @230Vac Volllast, Kaltstart)
Sensorparameter
Entdeckungsweg PIR
Halte Zeit 5s/30s/1min/3min/5min/10min/20min/30min
Nachweisbereich 100%/75%/50%/25%
Taglichtsensor 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Ausgeschaltet (Diffusion)
Entdeckungsbereich (Radius)

Deckenaufbau bei 10 m Höhe: r≥3m@0,6~1m/s



Testzustand: 100%ige Empfindlichkeit, Innenraum, kein direktes Sonnenlicht auf den Sensor,

keine Wind, Temperatur 25°C
Montagehöhe 10 m (maximal 12 m)
Umwelt
Betriebstemperatur -20°C bis +55°C
Speichertemperatur -40°C~+80°C, Luftfeuchtigkeit ≤85% ((Nicht kondensierend)
Zertifizierungsstandards
Sicherheitsnorm (LVD) Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Aufschwung 1KV ((L/N, EN61000-4-5)
EMV-Normen Einheit für die Berechnung der Nennwerte
Umweltanforderung Konformität mit RoHS 2.0Erreichen
Zertifikate CE, RED
IP-Bewertung IP65
Klassifizierung der Erzeugnisse Klasse II
Andere
Verkabelung Bleitraht, Draht Durchmesser: 0,75 mm2
Einrichtung Außenseitenbefestigung
Paket Schaufelbeutel + Karton + Außenkarton(K=A)
Nettogewicht 77 g
Lebensdauer 3 Jahre Garantie@Ta 230Vac Volllast





3. Abmessungen



M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 0

4. Kabeldiagramm



M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 1

M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 2

5. Prozess starten und Initialisieren



Nach dem Einschalten schaltet der Sensor das Licht automatisch auf 100% Helligkeit ein und schaltet das Licht in 45±5 Sekunden aus.



6. Werkseinstellungen



Detektionsbereich: 100% Haltezeit: 5 Sekunden Tageslichtsensor: Deaktiviert



7. Entdeckungsstrahlung

M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 3



8Installationsanleitung



M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 4





10Fernbedienung



M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 5

M20 Infrarot-PIR-Bewegungsmelder für LED-Dreifachlicht IP20 6
