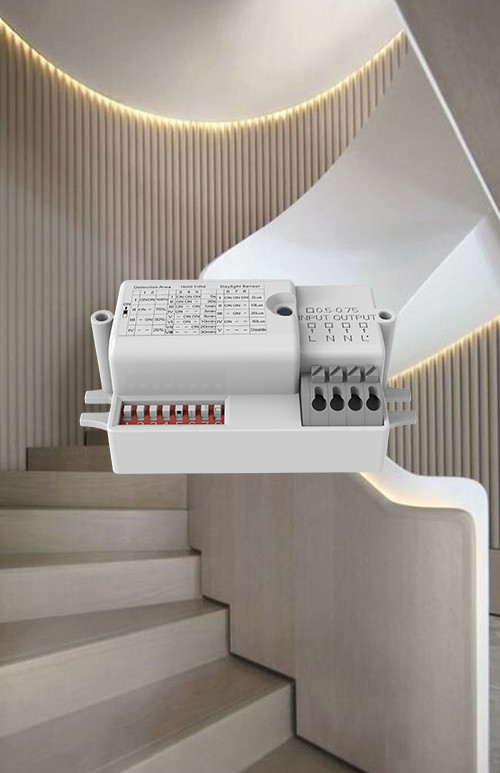

Mikrowellen-Bewegungs-Sensor MC090S U, Reihe über FCC, 120-277VAC, überlegene Immunität zur Störung
1. Eigenschaften
-
Acht Dip-Schalter Einstellung, Abstand, Zeit, Tageslicht-Sensor, Mehrgeschwindigkeitsjustierbares.
-
Ultra-kleine Befestigungsgröße, mehrfache Befestigungsmöglichkeiten, Unterstützung für die Spitzen- und unteren Befestigungsmöglichkeiten.
-
Superkosteneffektive, stützen eine Vielzahl von Lampen, drei-sichere Lampen, Deckenleuchten.
-
Der Infrarot-Sensor wird benutzt, um den Lichtsensor herauszufiltern, und der helle Empfindlichkeitswert ist genauer und wird nicht bis zum den bewölkten und sonnigen Tagen beeinflußt.
-
Niedrige Antenne des Widerstands 5.8G für überlegene Immunität zur Störung.
-
Reihe über FCC, TUV-Bescheinigung.
2. Parameter
| Input |
Funktionierender Spannungsbereich |
120-277VAC 50/60Hz |
| Nennspannung |
120-277VAC 50/60Hz |
| Reserveleistung |
≤0.5W |
| Anstiegs-Test |
Zwischen L und N: 1KV |
| Ertrag |
Arbeitsmodus |
AN/AUS |
| Lastart |
Widerstrebend oder kapazitiv |
| Tragfähigkeit |
200W@120VAC, 400@270VAC (kapazitiv)
400W@120VAC, 400@270VAC (widerstrebend)
|
| Strom der Last |
N/A |
| Lastsüberspannung |
Relais 30A - 30A (Test twidth 500us @230Vac bei 50% Ipeak, Kaltstart an der vollen Last) oder 60A (Test twidth 200us @230Vac bei 50% Ipeak, Kaltstart an der vollen Last) |
| Sensor |
Arbeitsfrequenz |
5,8 Frequenzband Gigahertz ±74.9 MHz.ISM |
| Sendeleistung |
Maximum 0.5mW. |
| Haltezeit |
5S/30S/60S/3min/5min/10min/20min/30min |
| VERDUNKELN Sie sich unten |
N/A |
| Abgeschnitten |
N/A |
| Entdeckungs-Bereich |
100%/75%/50%/25% |
| Tageslicht-Sensor |
2Lux/10Lux/25Lux/50Lux/Disable |
|
Entdeckung des Radius
(Installierte bei hohen 3m)
|
Normales Bewegen: 4-6m
Sich schnell bewegend: 2-3M
|
| Befestigung von Höhe |
2.5-6 m (Saugspitzen-Installation) |
| Entdeckung des Winkels |
Deckenberg 150° |
|
Funktionieren
Umwelt
|
Betriebstemperatur |
-20℃… +60℃ Feuchtigkeit: 85% (kondensationsfrei) |
| Lagertemperatur |
-40℃… +80℃ |
| Zertifikat-Standards |
Sicherheitsnormen |
EN61058-1, EN61058-1-2 |
| Emc-Standards |
EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 |
| Umgebungsbedingung |
RoHS |
| Zertifikat |
TUV U. FCC |
| Andere |
Input/Output Terminalspezifikationen |
0.5-0.75mm2 |
| IP-Bewertung |
IP20 |
| Schutz-Klasse |
Klasse II |
| Installation |
Eingebaute Installation |
| Maß |
72*36*24.5mm |
| Paket |
Blasentasche + -fach + -Überkarton (K=A) |
| Nettogewicht |
38g |
| Lebenszeit |
5 Jahre Garantie @Ta 230V volle Last |
|
Anmerkung
1. „N/A“ Durchschnitte nicht verfügbar.
2. Entdeckungsbereich wird auf Volumen Bewegungsgegenstand und Bewegungsgeschwindigkeit bewirkt. Der Entdeckungsbereich wird von einer 165cm Höhenperson geprüft und gehende Geschwindigkeit ist 0.5m/s.
|
3. Funktion
AN/AUS-Funktion
4. Maß (Millimeter)
5.Wiring
*The Sensor ist für anschließen nur eine Last entworfen. Schließen Sie mehr an, als man möglicherweise lädt den Sensor beschädigt.
6.Structure
7. Strahlungsdiagramm
*50%, 75%, 100% Entdeckungsempfindlichkeit ist durchführbar, wenn es bei 5.5m Befestigungshöhe installiert wird. Nur 25% Empfindlichkeit ist nicht in der Lage, Bewegungssignal zu ermitteln.

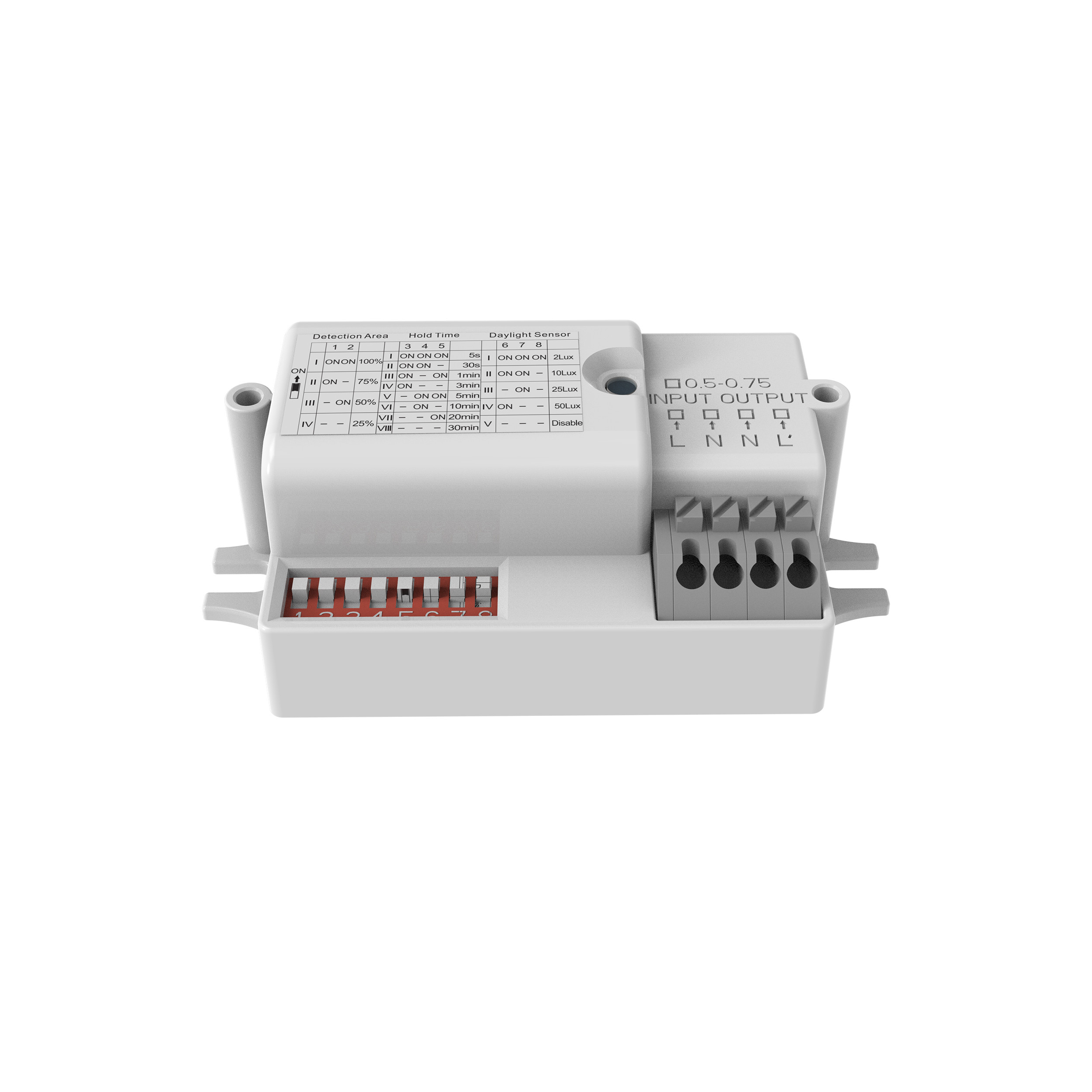

8. Funktions-wählende Einstellungen
Entdeckungs-Bereich
| |
1 |
2 |
|
| Ⅰ |
AUF |
AUF |
100% |
| Ⅱ |
AUF |
- |
75% |
| Ⅲ |
- |
AUF |
50% |
| Ⅳ |
- |
- |
25% |
Haltezeit
| |
3 |
4 |
5 |
|
| Ⅰ |
AUF |
AUF |
AUF |
5S |
| Ⅱ |
AUF |
AUF |
- |
30S |
| Ⅲ |
AUF |
- |
AUF |
1min |
| V |
AUF |
AUF |
- |
3min |
| IV |
- |
AUF |
AUF |
5min |
| IIV |
- |
AUF |
- |
10min |
| ⅢV |
- |
- |
AUF |
20min |
| IX |
- |
- |
- |
30min |
Tageslicht-Sensor
| |
6 |
7 |
8 |
|
| Ⅰ |
AUF |
AUF |
AUF |
2Lux |
| Ⅱ |
AUF |
AUF |
- |
10Lux |
| Ⅲ |
- |
AUF |
- |
25Lux |
| V |
AUF |
- |
- |
50Lux |
| IV |
- |
- |
- |
Sperrung |
*When Satz, um Gang zu sperren, schaltet der Sensor das Licht, solange die Bewegung des Gegenstandes ermittelt wird, unabhängig davon ein, ob die Beleuchtung oder nicht ausreichend ist.
9. Aufhebungs-Funktion
AN/AUS-3 Zeiten des schnellen Schalters innerhalb 2sec, Sensor-Funktion aufzuheben. Lichter schalten sich ständig an. Energie mit Unterbrechungen wieder, Sensor-Funktion wieder herzustellen.
10. Initialisierung
Nach Energie an, schaltet der Sensor automatisch Licht bei Helligkeit 100% ein. Nach 10sec stellt er das Licht ab. Während der Initialisierung ist der Sensor nicht in der Lage, Bewegung zu ermitteln.
11. Werkseinstellungen
Entdeckungs-Bereich: 100%, Haltezeit: 5S, Tageslicht-Sensor: Sperrung
12. Gebrauchs-Vorsicht
1. Vor der Installierung oder der Justage der Einstellung der Nummernscheibe seien Sie sicher, die Stromversorgung abzuschneiden.
2. Die Mikrowelle kann nicht durch das Metall überschreiten, sich vergewissern, dass es kein Metall über dem Sensor gibt.
3. Es muss 3.5mm weg von mindestens Metall um die Mikrowellenantenne sein. Es wird nicht Antenne und Metall auf das gleiche horizontale setzen gelassen.
Anwendung
1. Automatisch AN/AUS-Funktion:
Licht auf, wann man Bewegung und weg ermittelt, nachdem Leute nachts verlassen. Anwendungen: Korridor, Treppenhaus.
Die Tageslichtschwelle wird eingestellt auf „2lux, 10lux, 50lux, Sperrung“
Mit genügendem Tageslicht mit unzulänglichem Tageslicht, nach der letzten Entdeckung und
selbst wenn Bewegung ermittelte, als Bewegung ermittelte, hell AN. die anwesende Haltezeit
hell bleibt WEG. WEG abgelaufen, hell.
2. Keine Tageslichtfunktion
Die Tageslichtschwelle ist eingestellte „Sperrung“.
Licht auf, wann man die Bewegung, nachdem Leute verlassen, hell weg nach Haltezeit ermittelt.
Anwendungen: Schwache Plätze wie Keller-Parken, Unterführung.
Wenn Bewegung ermittelt wird, nachdem Leute die Entdeckung nach der letzten Entdeckung lassen und
der Sensor schaltet den Bereich, Licht bleibt 100% die anwesende Haltezeit an
Licht zu brighteness 100%. Helligkeit innerhalb der Haltezeit. WEG abgelaufen, hell.
