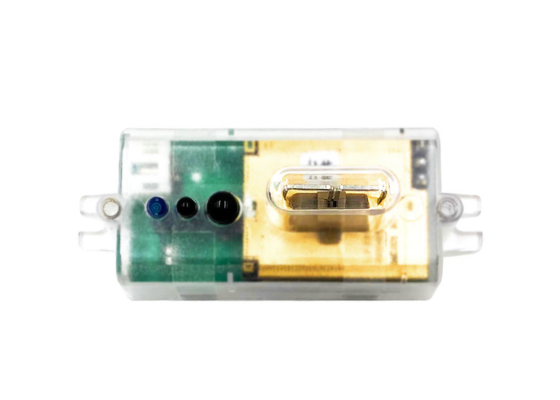

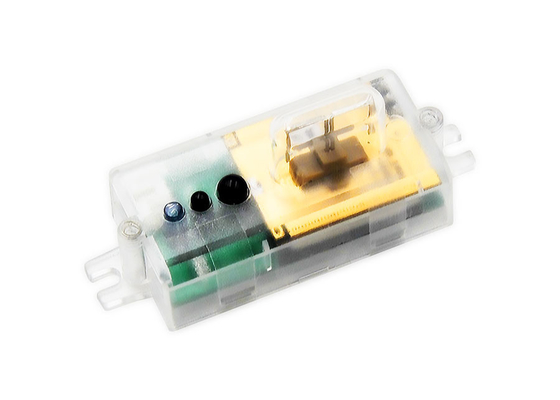

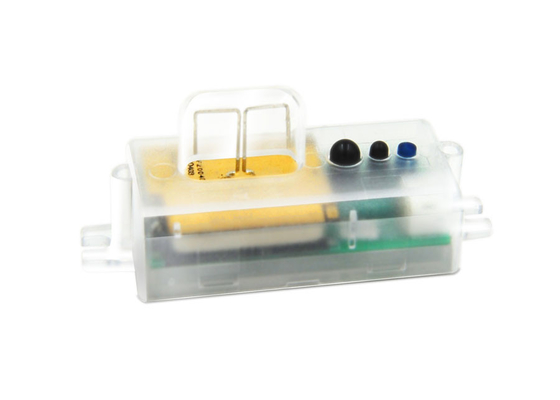

Fernsteuerungsbewegungs-Sensor MC087D RC des Metalldach-IP20 0.5W

Metalldach-Bewegungs-Sensor mit Fernbedienung und keinem blinden Entdeckungs-Bereich MC087D RC

1. Eigenschaften

• Zweipolige Antenne des Patents, kein blinder Entdeckungsbereich im Vergleich zu traditioneller Nadelantenne
• Stabile Leistung wenn Berg in der Metalldachumwelt
• Dünne geschnittene Lochgröße
• Parameter können durch Fernsteuerungs-MH10 eingestellt werden
• 5 Jahre Garantie

2. Parameter

1) AN/AUS-Funktion (Stand-durch Zeitraum seien bis „0" s eingestellt Sie)

2) eingebaute Dimensionsfunktion 2-step (Stand-durch Zeitraum seien bis „+∞") eingestellt Sie

3) eingebaute Dimensionsfunktion 3-step (Stand-durch Zeitraum seien auf „10S/1min/3min/5min/10min/30min eingestellt Sie ")

4.Dimension (Millimeter)

5.Wiring

*The Sensor ist für anschließen nur eine Last entworfen. Schließen Sie mehr an, als man möglicherweise lädt den Sensor beschädigt.

*Without kann zusätzlicher Fahrer Schnittstelle 12Vdc, MC103S eine Wahl der Stromversorgung für Sensor sein

6. Struktur und Installation

7. Installationsrichtlinie

8. Strahlungsdiagramm

1) Deckenmontage

2) Wandmontage

9. Fernbedienung

10. Vom Werk einstellen

Entdeckungsbereich: 100%, Haltezeit: 5S, Bereitschaftszeitraum: 0S, schwaches Bereitschaftsniveau: Sperrung, Tageslicht-Sensor: HS

11. Anwendungs-Mitteilung

1) Die eingebaute Dimensionsfunktion des Produktes muss mit einem 1-10V ausgerüstet werden, das LED-Fahrer verdunkelt.

2) Der Sensor sollte von einem Berufselektriker installiert werden. Vor der Installierung, die Verdrahtung stellen Sie bitte den Strom ab und die Einstellung des Dip-Schalters ändern.

3) Der Sensor brachte in einen Plastik-, Glaslampenschirm würde verringern die Empfindlichkeit des Sensors an. Für alle 3 Millimeter Zunahme der Stärke, würde die Empfindlichkeit um 20% verringern.

4) Der Abfragungsabstand wird durch die Höhe der Sensor-Installation, die Größe des Gegenstandes beeinflußt, der ermittelt wird, und die Geschwindigkeit der Bewegung.

5) Tageslicht der Wert ist in einer sonnigen Umwelt ohne Schatten und Zustände der verbreiteten Reflexion des Umgebungslichts. Das Werte illuminantion, das durch Sensor ermittelt wird, schwankt möglicherweise in unterschiedliche Umwelt, zu den verschiedenen Zeiten, in verschiedene Jahreszeiten und in verschiedene Klimata.

6) Die Parameter des Sensors müssen möglicherweise in der unterschiedlichen Installationsumwelt rekonfiguriert werden. Beziehen Sie bitte sich die auf folgenden Anweisungen oder treten Sie mit dem Hersteller in Verbindung.

7) Dieser Sensor ist für nur Innengebrauch. Gebrauch im Freien beeinflußt den wasserdichten Effekt, Wind und bewegliche Gegenstände herum würden das falsche Auslösen verursachen.

8) Der Abstand zwischen allen induktiven Sensoren sollte als 3m größer sein.

9) Wenn der Sensor in eine Metallbeleuchtungsstärke, in eine Metallreflektierende Oberfläche oder in eine schmale beiliegende Umwelt installiert ist, wird die Mikrowelle wiederholt und das falsche Auslösen zu verursachen reflektiert. Verringern Sie bitte die Empfindlichkeit oder treten Sie mit dem Hersteller für technische Unterstützung in Verbindung.

10) Setzen Sie nicht den Sensor nah an Gegenständen mit hoher Dichte wie Metall, Glas, Misch-gebrauchswänden, etc. Der Sensor wird versehentlich ausgelöst möglicherweise.

11) Garantieren Sie bitte, dass es keine beweglichen Signale um den Sensor, wie Fan, DC-Motor, Abwasserkanal, Lüftungsgitter, etc. gibt, der Sensor kann falsche Auslöser erzeugen.
